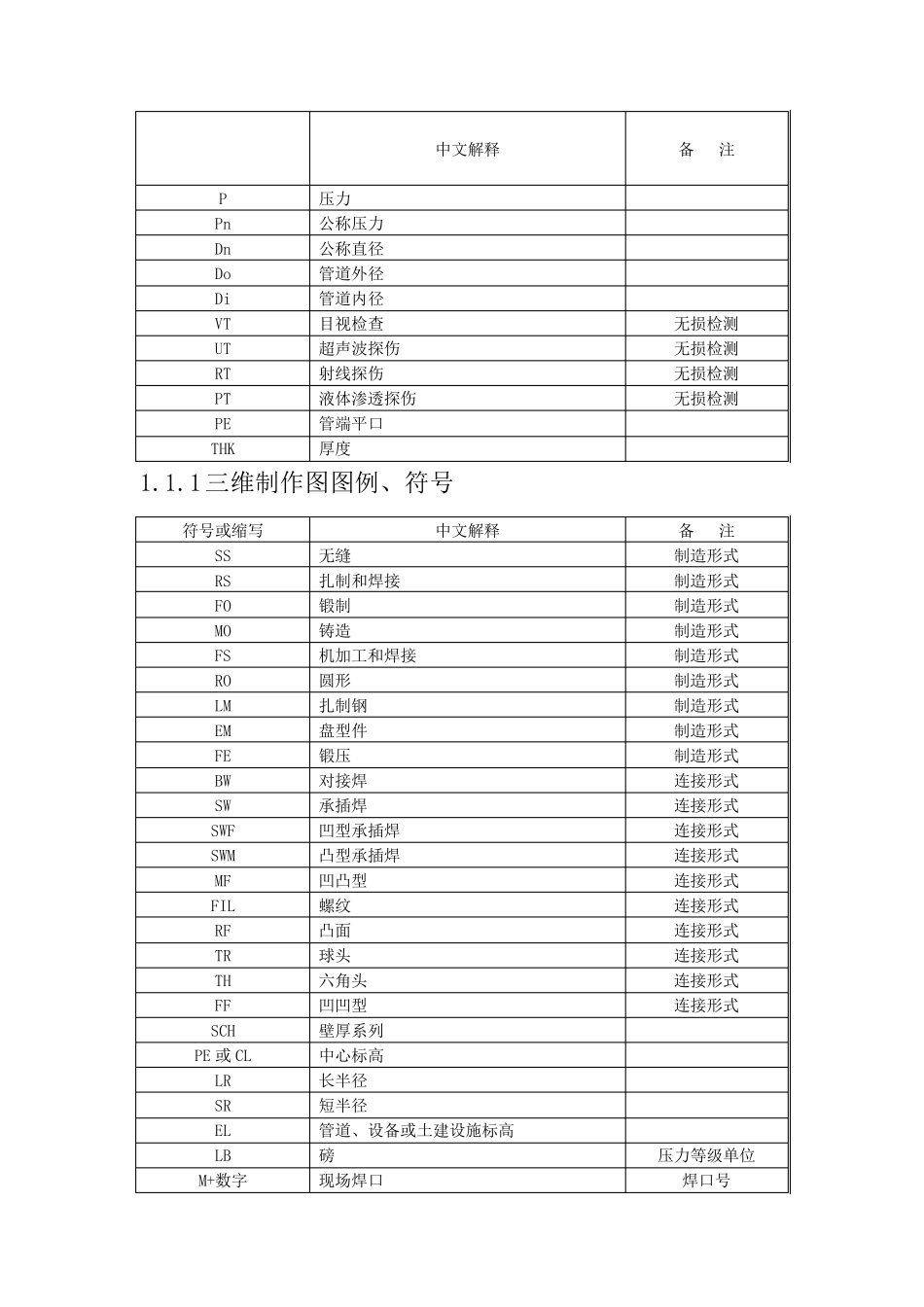

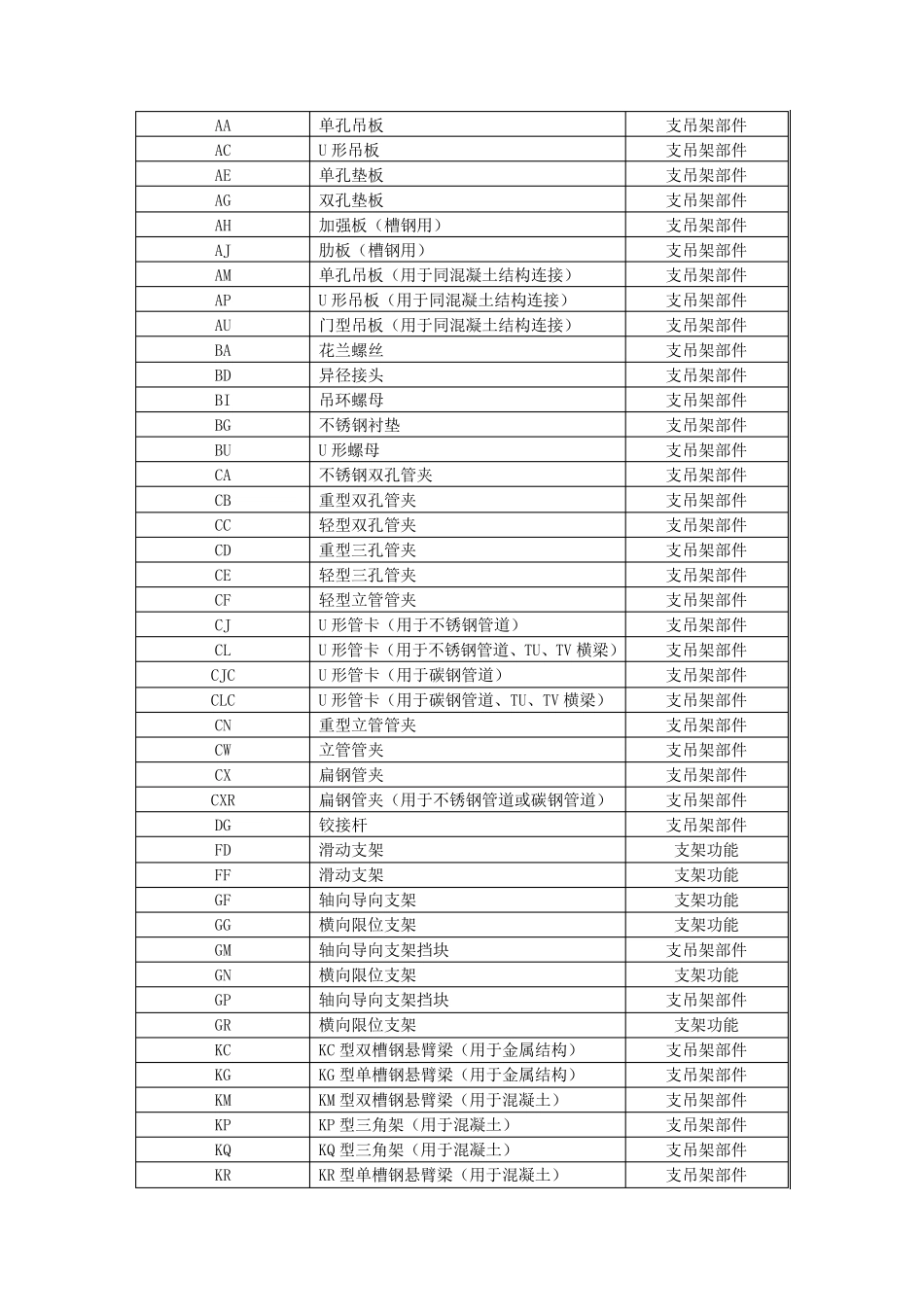

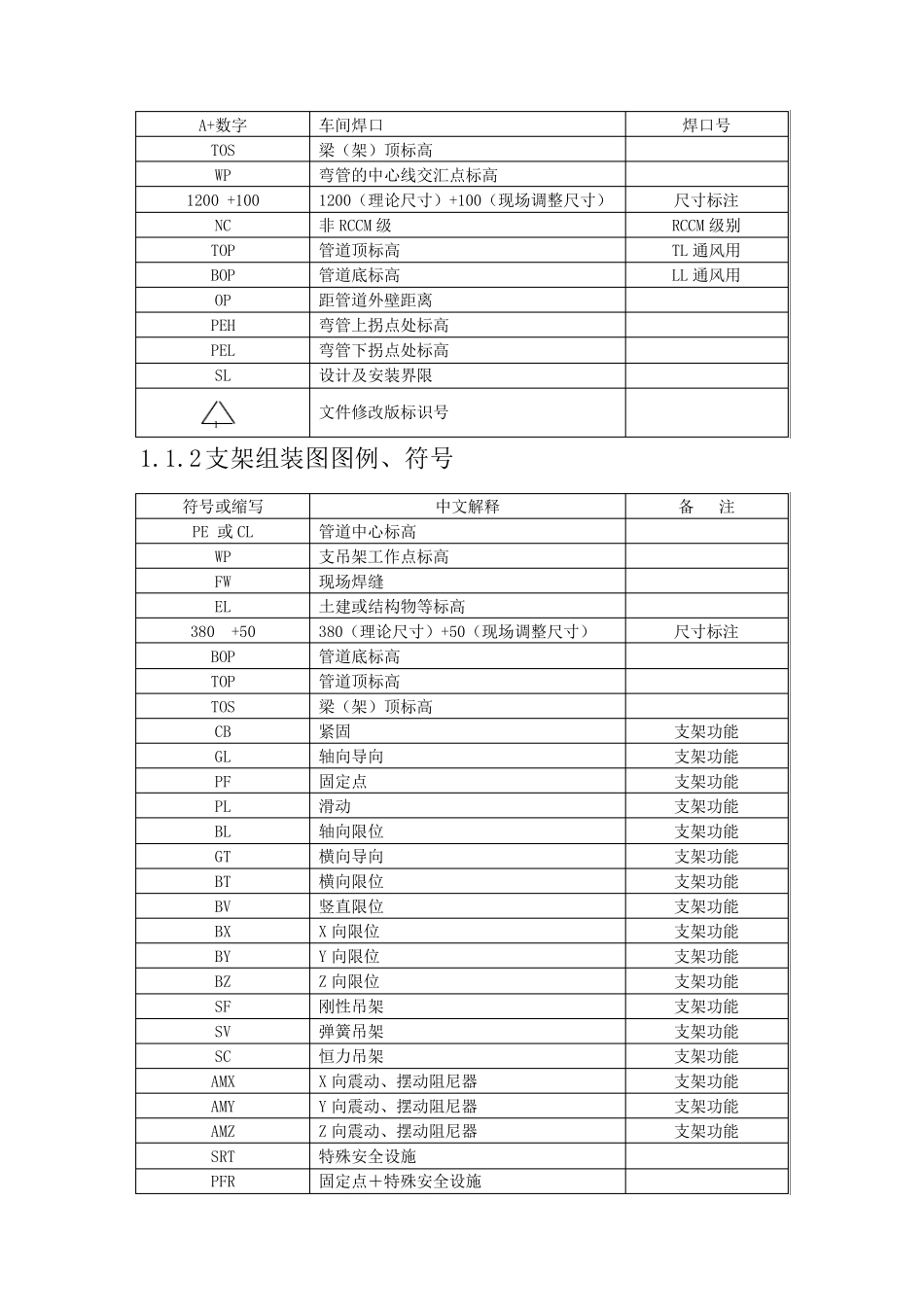

中文解释 备 注 P 压力 Pn 公称压力 Dn 公称直径 Do 管道外径 Di 管道内径 VT 目视检查 无损检测 UT 超声波探伤 无损检测 RT 射线探伤 无损检测 PT 液体渗透探伤 无损检测 PE 管端平口 THK 厚度 1.1.1 三维制作图图例、符号 符号或缩写 中文解释 备 注 SS 无缝 制造形式 RS 扎制和焊接 制造形式 FO 锻制 制造形式 MO 铸造 制造形式 FS 机加工和焊接 制造形式 RO 圆形 制造形式 LM 扎制钢 制造形式 EM 盘型件 制造形式 FE 锻压 制造形式 BW 对接焊 连接形式 SW 承插焊 连接形式 SWF 凹型承插焊 连接形式 SWM 凸型承插焊 连接形式 MF 凹凸型 连接形式 FIL 螺纹 连接形式 RF 凸面 连接形式 TR 球头 连接形式 TH 六角头 连接形式 FF 凹凹型 连接形式 SCH 壁厚系列 PE 或 CL 中心标高 LR 长半径 SR 短半径 EL 管道、设备或土建设施标高 LB 磅 压力等级单位 M+数字 现场焊口 焊口号 A+数字 车间焊口 焊口号 TOS 梁(架)顶标高 WP 弯管的中心线交汇点标高 1200 +100 1200(理论尺寸)+100(现场调整尺寸) 尺寸标注 NC 非RCCM 级 RCCM 级别 TOP 管道顶标高 TL 通风用 BOP 管道底标高 LL 通风用 OP 距管道外壁距离 PEH 弯管上拐点处标高 PEL 弯管下拐点处标高 SL 设计及安装界限 文件修改版标识号 1.1.2 支架组装图图例、符号 符号或缩写 中文解释 备 注 PE 或 CL 管道中心标高 WP 支吊架工作点标高 FW 现场焊缝 EL 土建或结构物等标高 380 +50 380(理论尺寸)+50(现场调整尺寸) 尺寸标注 BOP 管道底标高 TOP 管道顶标高 TOS 梁(架)顶标高 CB 紧固 支架功能 GL 轴向导向 支架功能 PF 固定点 支架功能 PL 滑动 支架功能 BL 轴向限位 支架功能 GT 横向导向 支架功能 BT 横向限位 支架功能 BV 竖直限位 支架功能 BX X 向限位 支架功能 BY Y 向限位 支架功能 BZ Z 向限位 支架功能 SF 刚性吊架 支架功能 SV 弹簧吊架 支架功能 SC 恒力吊架 支架功能 AMX X 向震动、摆动阻尼器 支架功能 AMY Y 向震动、摆动阻尼器 支架功能 AMZ Z 向震动、摆动阻尼器 支架功能 SRT 特殊安全设施 PFR 固定点+特殊安全设施 1 AA 单孔吊板 支吊架部件 AC U 形吊板 支吊架部件 AE 单孔垫板 支吊架部件 AG 双孔垫板 ...
