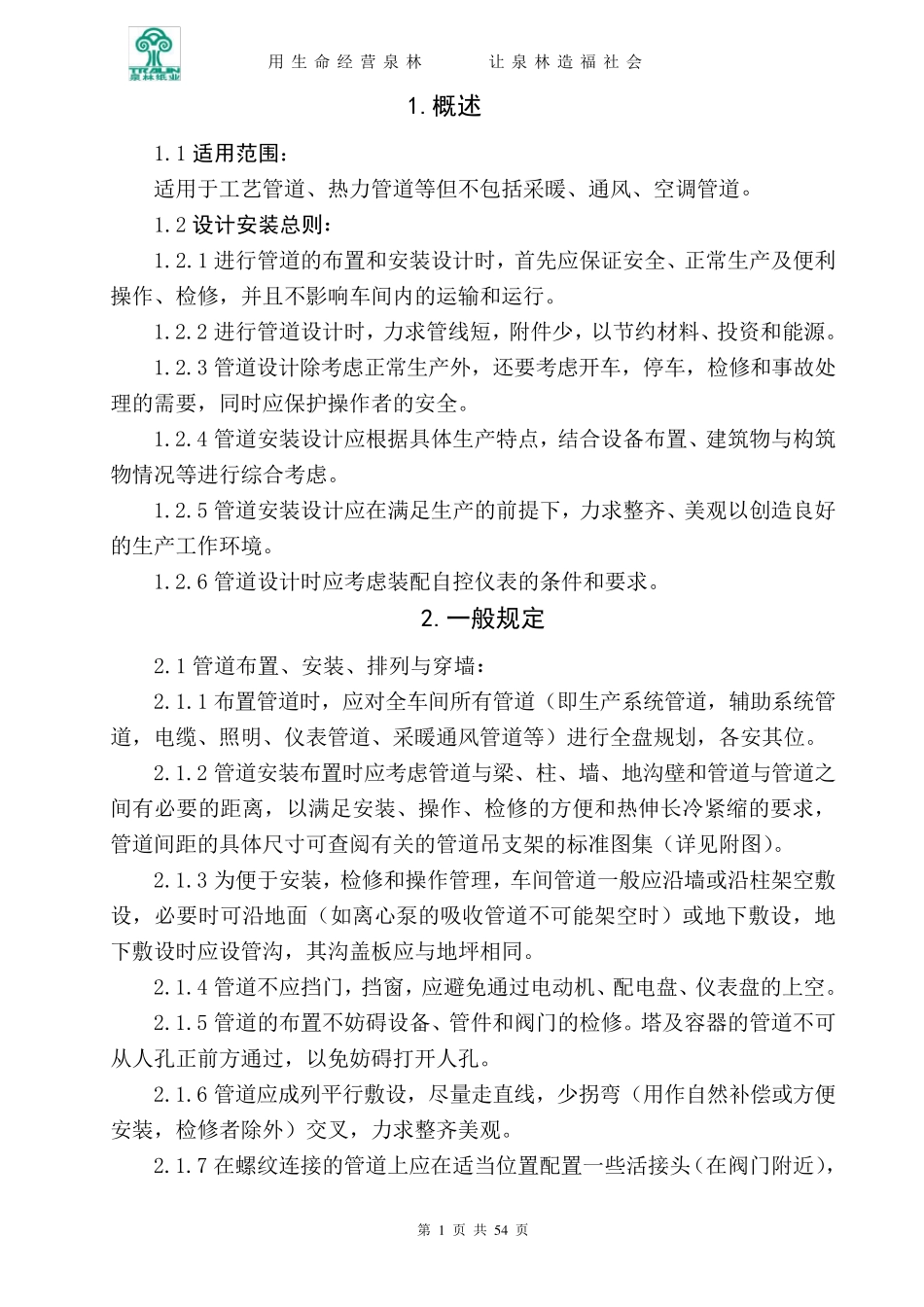

管道设计安装规范正本_第1页
1/54

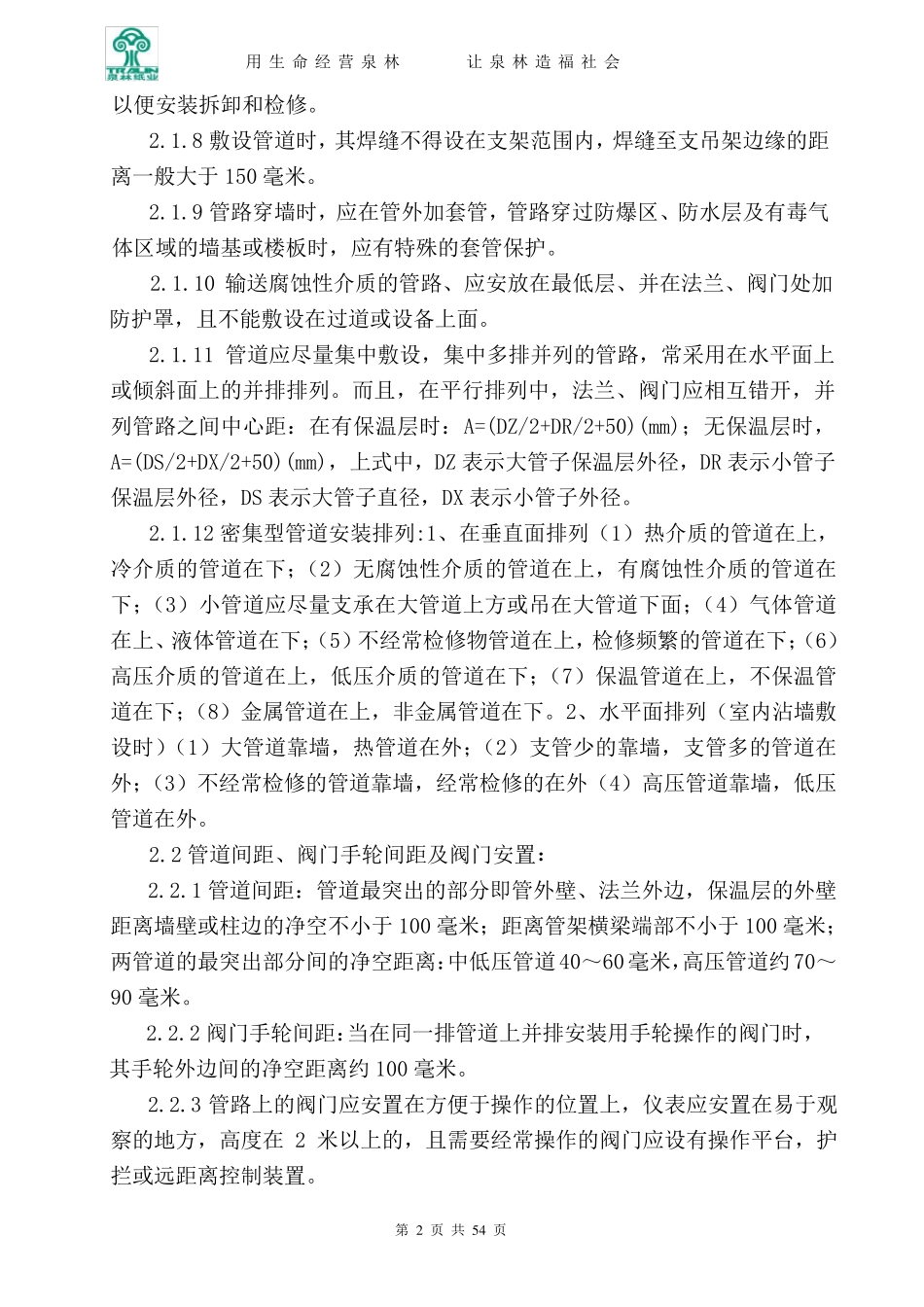

管道设计安装规范正本_第2页
2/54

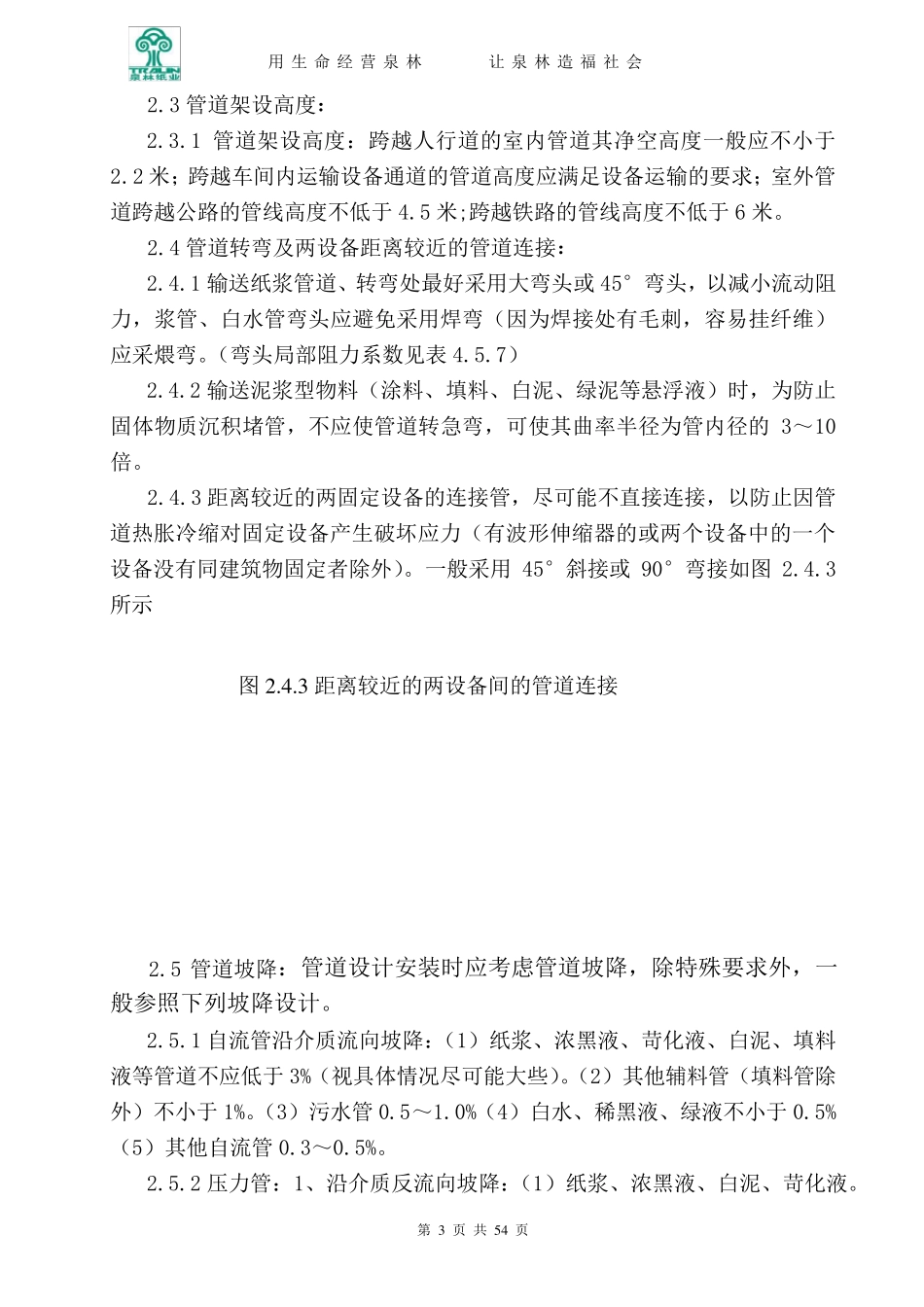

管道设计安装规范正本_第3页
3/54
第 1 页 共 5 4 页 用生命经营泉林 让泉林造福社会 1.概述 1.1 适用范围: 适用于工艺管道、热力管道等但不包括采暖、通风、空调管道。 1.2 设计安装总则: 1.2.1 进行管道的布置和安装设计时,首先应保证安全、正常生产及便利操作、检修,并且不影响车间内的运输和运行。 1.2.2 进行管道设计时,力求管线短,附件少,以节约材料、投资和能源。 1.2.3 管道设计除考虑正常生产外,还要考虑开车,停车,检修和事故处理的需要,同时应保护操作者的安全。 1.2.4 管道安装设计应根据具体生产特点,结合设备布置、建筑物与构筑物情况等进行综合考虑。 1.2.5 管道安装设计应在满足生产的前提下,力求整齐、美观以创造良好的生产工作环境。 1.2.6 管道设计时应考虑装配自控仪表的条件和要求。 2.一般规定 2.1 管道布置、安装、排列与穿墙: 2.1.1 布置管道时,应对全车间所有管道(即生产系统管道,辅助系统管道,电缆、照明、仪表管道、采暖通风管道等) 进行全盘 规 划 ,各 安其 位 。 2.1.2 管道安装布置时应考虑管道与梁 、柱 、墙、地 沟 壁 和管道与管道之间有必 要的距 离 ,以满足安装、操作、检修的方 便和热伸 长 冷 紧 缩 的要求,管道间距 的具体尺 寸 可 查 阅 有关 的管道吊 支 架 的标 准 图 集 (详 见 附图 )。 2.1.3 为 便于安装,检修和操作管理,车间管道一 般 应沿 墙或 沿 柱 架 空敷设,必 要时可 沿 地 面 (如 离 心 泵 的吸 收 管道不可 能架 空时) 或 地 下敷 设,地下敷 设时应设管沟 ,其 沟 盖 板 应与地 坪 相 同。 2.1.4 管道不应挡 门 ,挡 窗 ,应避 免 通过 电动 机 、配电盘 、仪表盘 的上 空。 2.1.5 管道的布置不妨 碍 设备、管件和阀 门 的检修。塔 及容 器 的管道不可从 人 孔 正前方 通过 ,以免 妨 碍 打 开人 孔 。 2.1.6 管道应成 列平 行敷 设,尽 量 走 直 线,少拐 弯 (用作自然 补 偿 或 方 便安装,检修者除外) 交 叉 ,力求整齐美观。 2.1.7 在螺 纹 连 接 的管道上 应在适当 位 置配置一 些 活 接 头 (在阀 门 附近 ), 第 2 页 共 5 4 页 用生命经营泉林 让泉林造福社会 以便安装拆卸和检修。 2.1.8 敷设管道时,其焊缝不得设在支架范围内,焊缝至支吊架边缘的距离一般大于150 毫米。 2.1...
