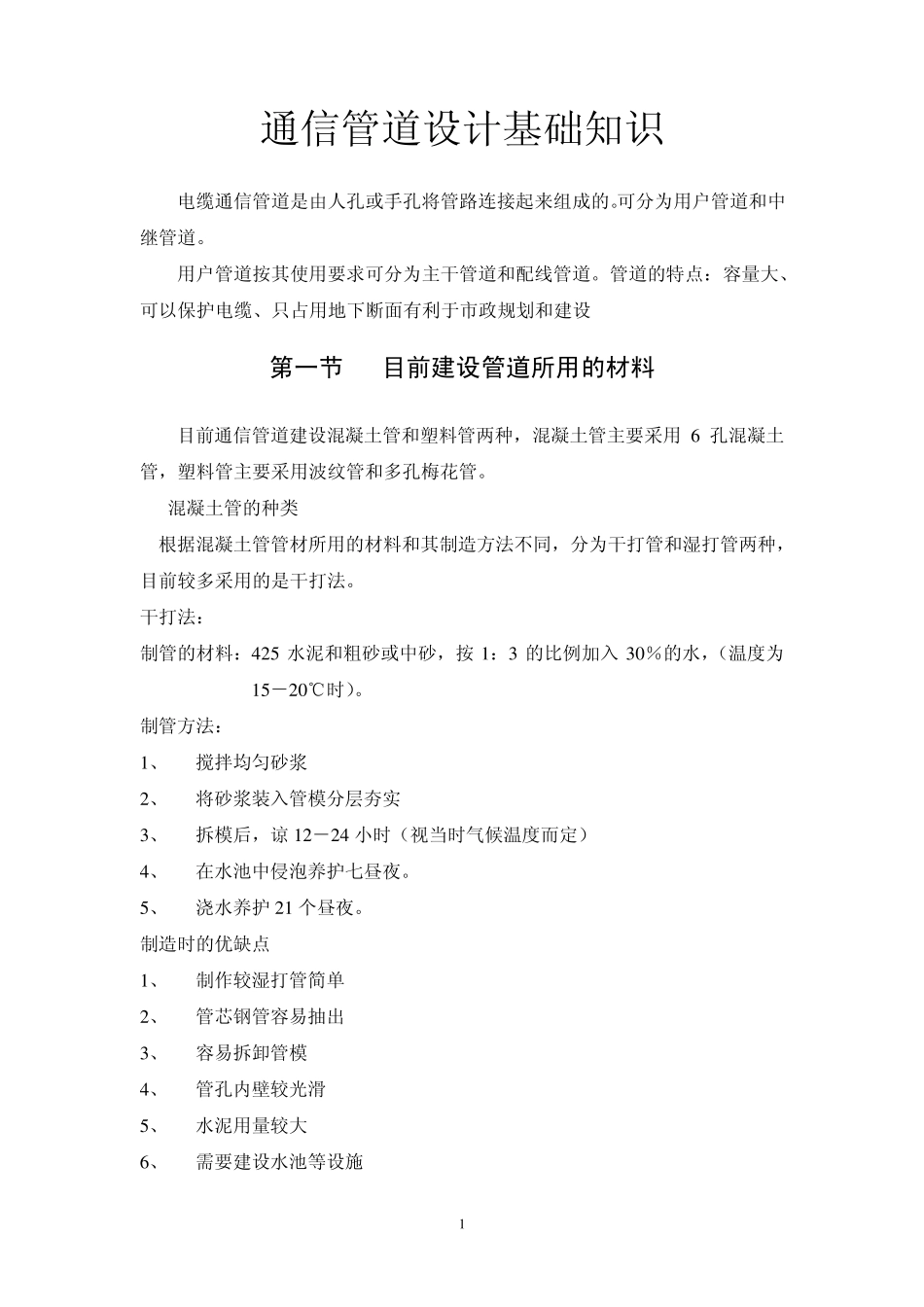

管道设计基础知识(内含管材照片)_第1页
1/23

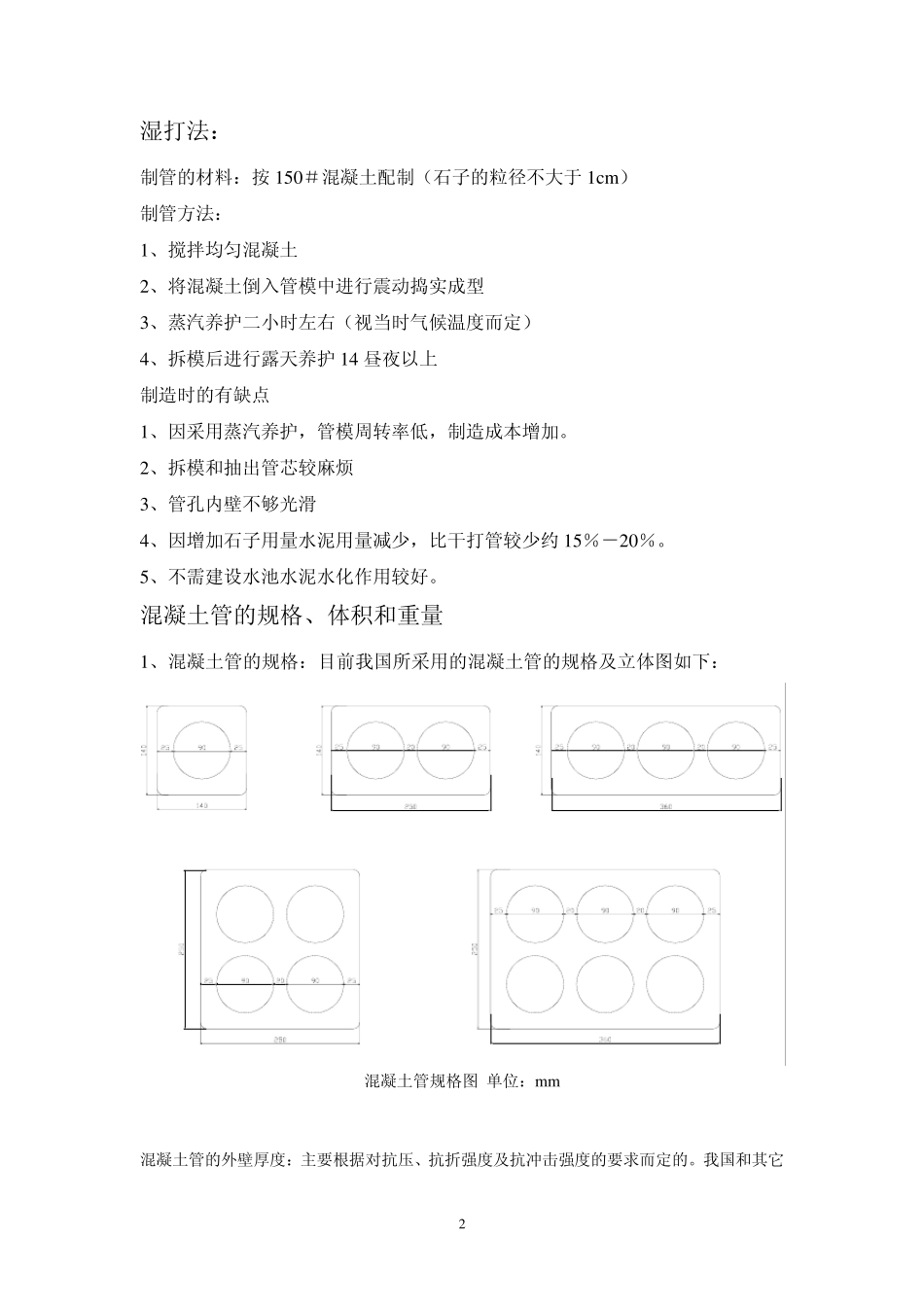

管道设计基础知识(内含管材照片)_第2页
2/23

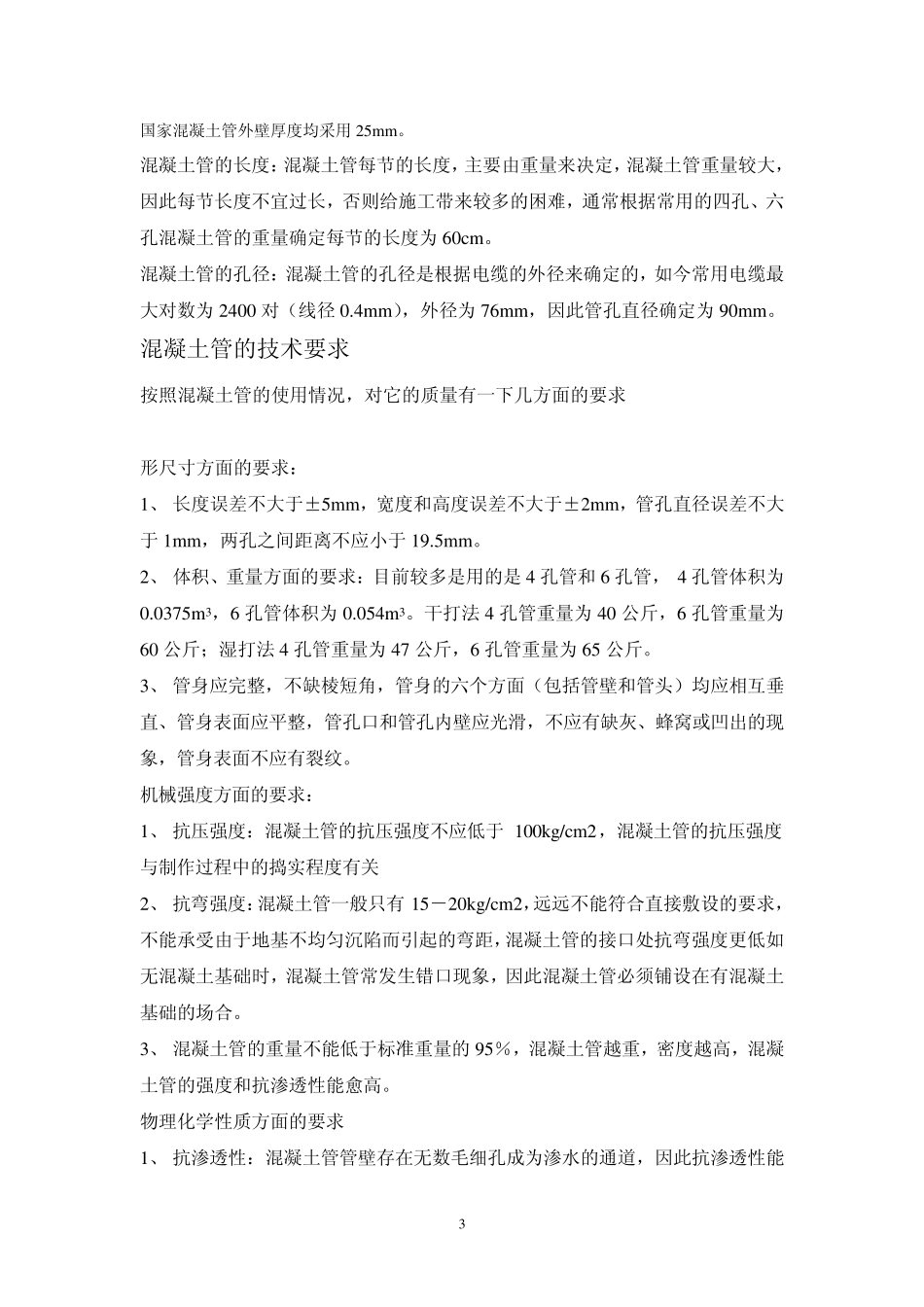

管道设计基础知识(内含管材照片)_第3页
3/23
通信管道设计基础知识 电缆通信管道是由人孔或手孔将管路连接起来组成的。可分为用户管道和中继管道。 用户管道按其使用要求可分为主干管道和配线管道。管道的特点:容量大、可以保护电缆、只占用地下断面有利于市政规划和建设 第一节 目前建设管道所用的材料 目前通信管道建设混凝土管和塑料管两种,混凝土管主要采用6 孔混凝土管,塑料管主要采用波纹管和多孔梅花管。 混凝土管的种类 根据混凝土管管材所用的材料和其制造方法不同,分为干打管和湿打管两种,目前较多采用的是干打法。 干打法: 制管的材料:4 2 5 水泥和粗砂或中砂,按1 :3 的比例加入3 0 %的水,(温度为1 5 -2 0 ℃时)。 制管方法: 1 、 搅拌均匀砂浆 2 、 将砂浆装入管模分层夯实 3 、 拆模后,谅 1 2 -2 4 小时(视当时气候温度而定) 4 、 在水池中侵泡养护七昼夜。 5 、 浇水养护2 1 个昼夜。 制造时的优缺点 1 、 制作较湿打管简单 2 、 管芯钢管容易抽出 3 、 容易拆卸管模 4 、 管孔内壁较光滑 5 、 水泥用量较大 6 、 需要建设水池等设施 1湿打法: 制管的材料:按150#混凝土配制(石子的粒径不大于1cm ) 制管方法: 1、搅拌均匀混凝土 2、将混凝土倒入管模中进行震动捣实成型 3、蒸汽养护二小时左右(视当时气候温度而定) 4、拆模后进行露天养护 14 昼夜以上 制造时的有缺点 1、因采用蒸汽养护,管模周转率低,制造成本增加。 2、拆模和抽出管芯较麻烦 3、管孔内壁不够光滑 4、因增加石子用量水泥用量减少,比干打管较少约 15%-20%。 5、不需建设水池水泥水化作用较好。 混凝土管的规格、体积和重量 1、混凝土管的规格:目前我国所采用的混凝土管的规格及立体图如下: 混凝土管规格图 单位:m m 混凝土管的外壁厚度:主要根据对抗压、抗折强度及抗冲击强度的要求而定的。我国和其它 2国家混凝土管外壁厚度均采用25m m 。 混凝土管的长度:混凝土管每节的长度,主要由重量来决定,混凝土管重量较大,因此每节长度不宜过长,否则给施工带来较多的困难,通常根据常用的四孔、六孔混凝土管的重量确定每节的长度为60cm 。 混凝土管的孔径:混凝土管的孔径是根据电缆的外径来确定的,如今常用电缆最大对数为2400 对(线径0.4m m ),外径为76m m ,因此管孔直径确定为90m m 。 混凝土管的技术要求 按照混凝土管的使用情况,对它的质量有一下几方面的要...
