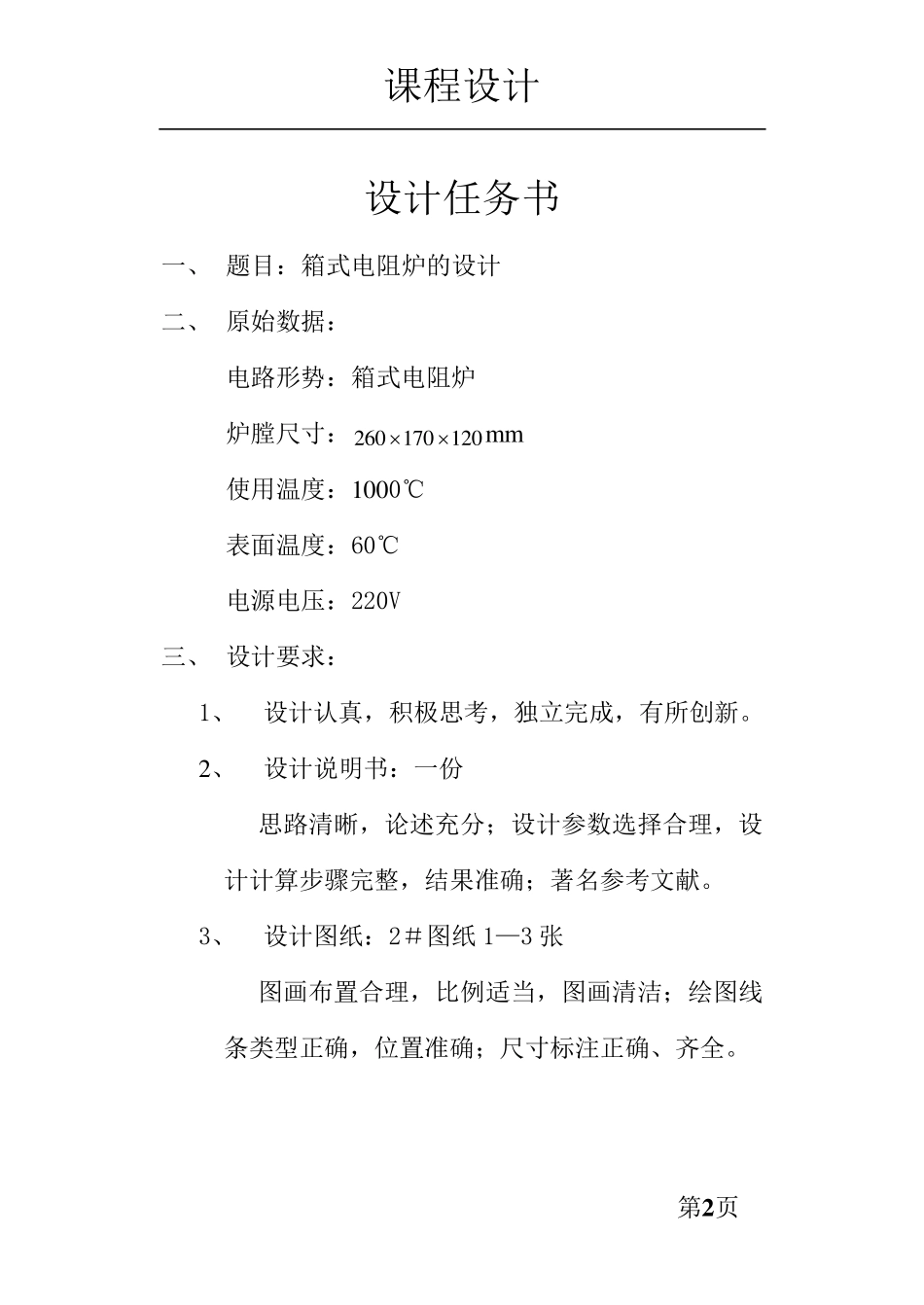

长春理工大学 热 工 课 程 设 计 说 明 书 题 目 箱 式 电 阻 炉 的 设 计 学 院 材 料 科 学 与工 程学 院 专业无机非金属材 料 (建筑材 料 ) 班级 0 7 0 6 1 2 1 姓名 向仕君 学 号 1 8 2 0 0 9 年 7 月 5 日 课程设计 第2 页 设计任务书 一、 题目:箱式电阻炉的设计 二、 原始数据: 电路形势:箱式电阻炉 炉膛尺寸:120170260m m 使用温度:1000℃ 表面温度:60℃ 电源电压:220V 三、 设计要求: 1、 设计认真,积极思考,独立完成,有所创新。 2、 设计说明书:一份 思路清晰,论述充分;设计参数选择合理,设计计算步骤完整,结果准确;著名参考文献。 3、 设计图纸:2#图纸1—3 张 图画布置合理,比例适当,图画清洁;绘图线条类型正确,位置准确;尺寸标注正确、齐全。 课程设计 第3 页 摘要 本说明书重点阐述箱式电阻炉的具体设计过程。设计过程包括高温炉的简介,炉膛尺寸的确定,材料选择,电阻炉尺寸和结构设计,功率计算,供电电路的选择,电热提的尺寸确定及安装,以及热电偶使用,涉及到热量计算,功率计算,电热元件规格计算。 本设计说明书可供实验电阻和工业电阻炉的维修和设计提供理论参考导和指导。 课程设计 第4 页 引言 陶瓷工业在社会主义建设,国防科学和人民生活都占重要的地位,它不仅与人类的日常生活存在密切的关系,而且随着科学技术的发展,已经超越了日用,建筑及一般的工业用途的范围,而应用与电子,原子能等尖端材料中。 生产陶瓷中一个重要的过程就是烧结,烧成时在热工设备中进行的,这里的热工设备指的是窑炉及其附属设备。 窑炉从生产方式上分为间歇式和连续式,按电能转化为热能形式分为:电阻炉,感应炉,电弧炉,等离子炉等,在使用热源上又分为火焰式和电热式。目前,电子陶瓷,高温陶瓷及其他特种陶瓷的生产和科研处于火热期。 在实验中,使用较多的是间歇式的电阻炉。 本设计结合我们所学的《硅酸盐工业热工基础》中的传热学,材料学等方面的只是进行了电阻炉的设计,课程设计 第5 页 通过设计使我们学会了查阅资料,熟悉知识,锻炼了设计和绘图等能力,提高了我们的设计思维水平。 课程设计 第6 页 目录 第一章:高温炉的简介 §1.1 电热窑炉的简介 §1.2 电阻炉的简介 §1.3 选用箱式电阻炉的原因 第二章:炉膛尺寸的确定 §2.1 炉膛容积的初步认识 §2.2 炉膛尺寸...
