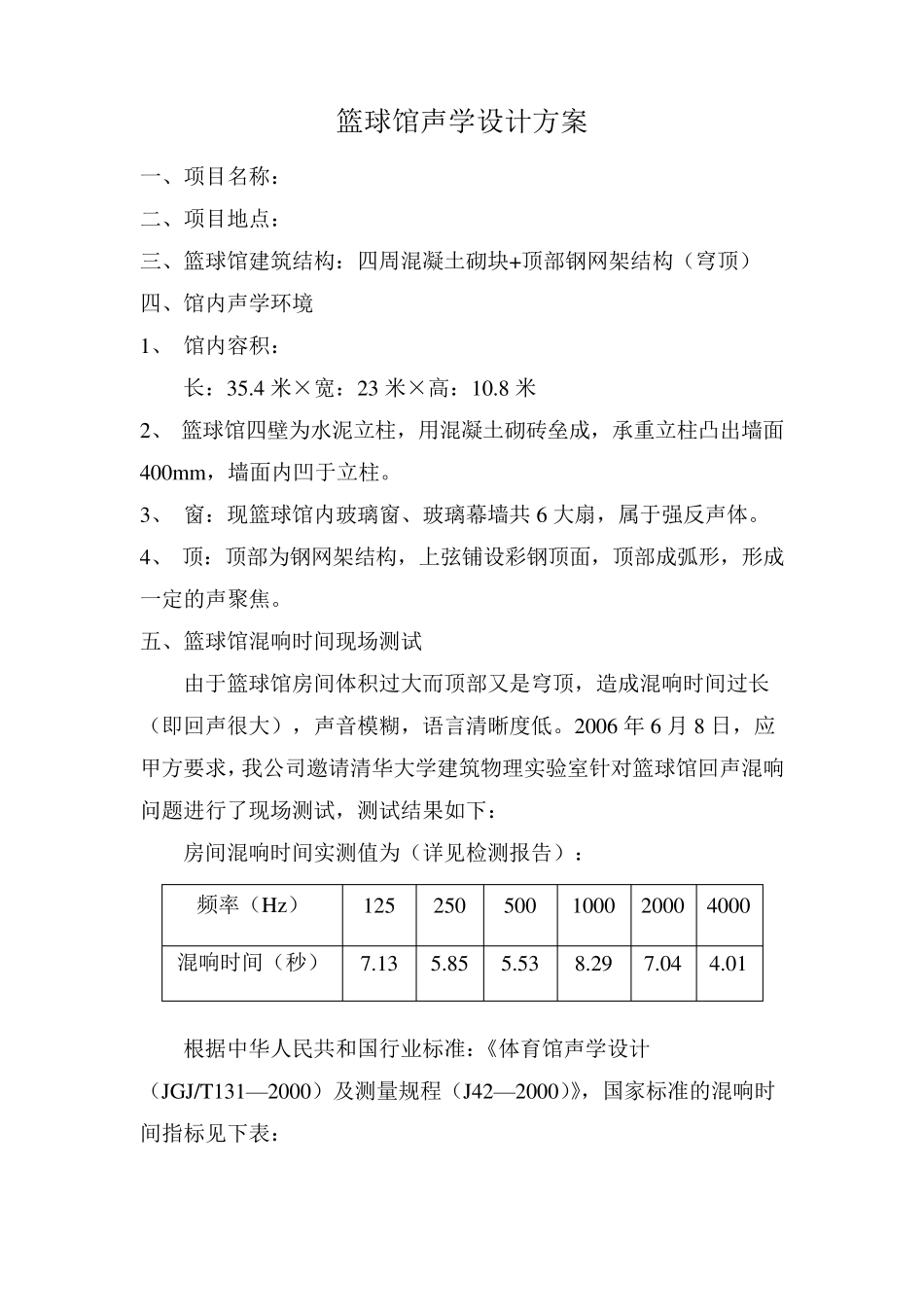

篮球馆吸音工程 设 计 文 件 北京雅康体育设施工程有限公司 二 OO 六年六月 目 录 一、 篮球馆吸音工程设计方案 二、 篮球馆混响时间现场测试结果 三、 吸音材料介绍 四、 篮球馆吸音工程施工方案 五、 篮球馆吸音工程效果图 六、 公司资质及相关业绩 篮球馆声学设计方案 一、项目名称： 二、项目地点： 三、篮球馆建筑结构：四周混凝土砌块+顶部钢网架结构（穹顶） 四、馆内声学环境 1、 馆内容积： 长：35.4 米×宽：23 米×高：10.8 米 2、 篮球馆四壁为水泥立柱，用混凝土砌砖垒成，承重立柱凸出墙面400mm，墙面内凹于立柱。 3、 窗：现篮球馆内玻璃窗、玻璃幕墙共 6 大扇，属于强反声体。 4、 顶：顶部为钢网架结构，上弦铺设彩钢顶面，顶部成弧形，形成一定的声聚焦。 五、篮球馆混响时间现场测试 由于篮球馆房间体积过大而顶部又是穹顶，造成混响时间过长（即回声很大），声音模糊，语言清晰度低。2006 年 6 月 8 日，应甲方要求，我公司邀请清华大学建筑物理实验室针对篮球馆回声混响问题进行了现场测试，测试结果如下： 房间混响时间实测值为（详见检测报告）： 频率（Hz） 125 250 500 1000 2000 4000 混响时间（秒） 7.13 5.85 5.53 8.29 7.04 4.01 根据中华人民共和国行业标准：《体育馆声学设计（JGJ/T131—2000）及测量规程（J42—2000）》，国家标准的混响时间指标见下表： 频率（Hz） 混响时间（秒） 125 250 500 1000 2000 4000 体育馆声学设计标准 1.8 1.5 1.5 1.6 1.6 1.8 从实测值可以看出，房间低频和中高频混响时间过长（125Hz达到7 秒、1000Hz达到8 秒），是房间无法正常听闻的主要原因。因此，要改善房间声学环境，需要在房间内加入吸声吊顶、吸声墙面等吸声处理，降低混响时间。 六、声学设计方案 根据篮球馆的实际情况和建筑材料的声学特性、建筑施工、美观度、费用等实际情况，我公司特制定如下声学解决方案： 墙面：墙面安装穿孔铝塑吸音板，吸音板高4100mm，最低处距地面 3000mm，最高处与篮球馆窗户下沿齐。吸音板后留有 50mm 空腔，空腔内填充调节吸音棉，能够有效地控制中低频噪音和混响时间过长的声学缺陷，在施工过程中，应通过实时监测混响时间曲线，合理的调配吸音棉的位置和厚度。 设计说明：穿孔板预留后空填充吸音棉，是典型的霍姆亥兹共振器，能够很好地控制混响时间，同时铝塑穿孔吸音板在环保方面，无甲醛和...
