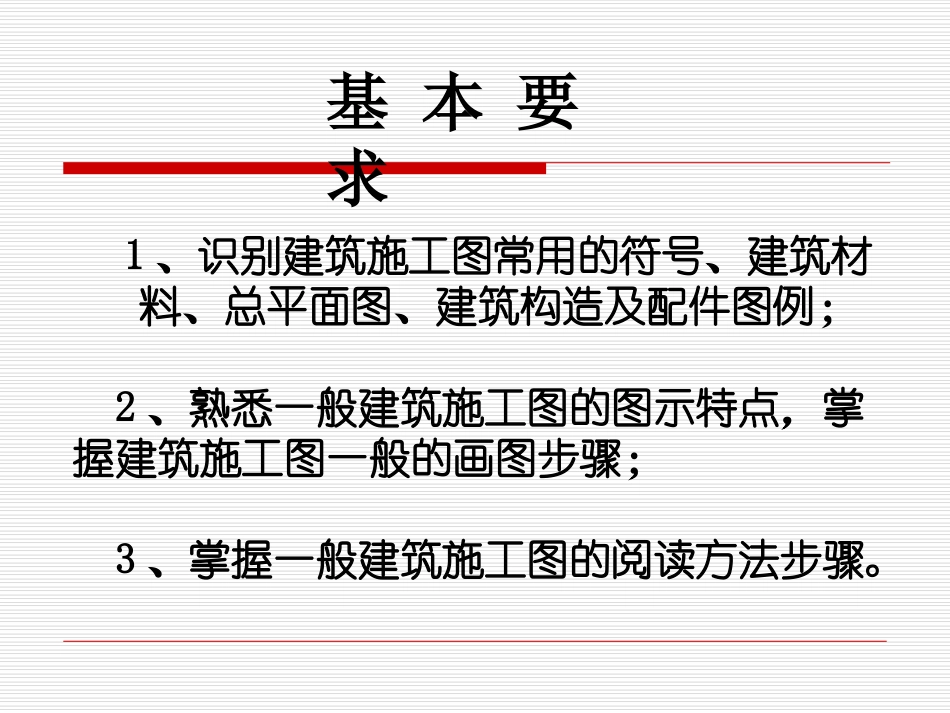

第四章房屋施工图第四章房屋施工图(2)(2)§4-1概述§4-2总平面图§4-3建筑平面图§4-4建筑立面图§4-5建筑剖面图§4-6建筑详图§4-7建筑施工图的阅读与绘制1、识别建筑施工图常用的符号、建筑材料、总平面图、建筑构造及配件图例；2、熟悉一般建筑施工图的图示特点，掌握建筑施工图一般的画图步骤；3、掌握一般建筑施工图的阅读方法步骤。基本要求§4-6建筑详图一、概述二、外墙详图三、楼梯间详图标准图册编号1、详图特点比例较大（1∶1、1∶2、1∶5、1∶10、1∶20、1∶50）、尺寸齐全、文字说明详尽2、详图数量及线型数量视需要而定，线型同被索引的图样3、详图索引符号、详图符号及引出线⑴索引符号圆φ10，0.25b、水平直径0.25b实线上为详图编号，下为详图所在图纸编号，细短线示详图在本页索引符号索引剖面详图被剖切部位画剖切位置粗实线，引出线引出索引符号，引出细线一侧为投射方向52552J103引出线2344J1035一、概述⑵详图符号φ14，b,水平直径线0.25b被索引图纸在本页上为详图编号，下为详图被索引的图纸编号⑶引出线水平横线、30°、45°、60°、90°，0.25b，也可经上述角度折为水平横线，字在上方或端部。索引详图的引出线对准索引符号圆的圆心详图符号（文字说明）（文字说明）（文字说明）（文字说明）３４共用引出线5533、详图索引符号、详图符号及引出线（续1）3、详图索引符号、详图符号及引出线（续2）多层构造或多层管道共用引出线应通过被引出各层。说明文字顺序与被说明的层次一致。25厚1∶2.5干硬性水泥砂浆结合层20厚大理石面层配色水泥浆擦缝水泥砂浆结合层80厚C15混凝土垫层素土夯实基土(文字说明)多层构造引出线3、详图索引符号、详图符号及引出线（续3）1∶3水泥沙浆找平层平瓦空心板木楔25×30压毡条油毡一层25×25挂瓦条若层次为横向排序，则由上至下的说明顺序与从左到右的层次一致。瓷砖贴面（面层）砖墙（基层）8~10厚水泥石灰膏砂浆（粘结层）15厚1∶3水泥砂浆打底（底层）多层构造引出线假想剖切面将房屋外墙从上到下剖切开，并用较大比例画出其剖面图，实际上就是房屋剖面图的局部放大。131113153，6…～用于2根轴线时用于3根或3根以上轴线时用于3根以上连续编号的轴线时二、外墙详图1、比例和线型2、主要内容一般采用1∶20，线型同剖面图⑴墙的轴线编号、墙厚度及其与轴线的关系⑵各层楼板及屋面板等构件的位置及其与墙身的关系⑶门窗洞口、底层窗下墙、窗间墙、檐口、女儿墙等的高度；室内外地坪、门窗洞的上下口、檐口、墙顶、屋面、楼地面等标高⑷屋面、楼面、地面等多层次构造⑸立面装修、墙身防潮、窗台、窗楣、勒脚、踢脚、散水等尺寸2、主要内容（续1）2、主要内容（续2）雨水斗雨水管外墙屋顶隔热层泛水过梁窗雨水管窗台外墙楼层过梁窗雨水管窗台踢脚勒脚散水地面踢脚外墙窗40厚C20细石混凝土加4%防水剂内配AD3.900(6.900)10.0009.0003.000(6.000)(8.400)5.400±0.000Φ8双向钢筋中距200提浆抹光25厚13∶水泥砂浆找平层14厚13∶水泥砂浆打底并找平、划毛8厚10.21.5∶∶水泥石灰砂浆罩面(加30%石英砂,粒径1.2~2.5)120∶踏步的组成踏面踢面三、楼梯间详图1、楼梯的组成2、楼梯间详图⑴楼梯间平面图⑵楼梯剖面图⑶栏杆（板）、踏步等详图上单跑直楼梯9.000ÏÂ20¼¶(6.000)ÏÂ20¼¶ÉÏ20¼¶3.000ÉÏ20¼¶¡À0.0007.5001.500£¨4.500£©µ×²ãÂ¥ÌÝƽÃæͼ±ê×¼²ãÂ¥ÌÝƽÃæͼ¶¥²ãÂ¥ÌÝƽÃæͼ双跑平行楼梯下中柱螺旋楼梯下无中柱螺旋楼梯部分楼梯形式示意图底层楼梯平面轴测图11上18步下5步楼梯间平面图楼梯平面图主要表达楼梯位置、墙身厚度、各层梯段、平台和栏杆扶手的布置以及梯段的长度、宽度和各级踏步宽度。中间层楼梯平面轴测图上18步下18步楼梯间平面图顶层楼梯平面轴测图下18步8×280＝2240楼梯间平面图画楼梯平面图底稿图作图步骤:⑴将各层平面图对齐，根据楼梯间的开间、进深画定位轴线;(2)画墙身厚度、门窗洞位置线及门的开启线;(3)画楼梯平台宽度、梯段长度及梯井宽度等位置线；(4)用等分平行线间距的几何作图方法,画楼梯的踏面线:（n-1）等分梯段长度,画出踏面，注意踏面...
