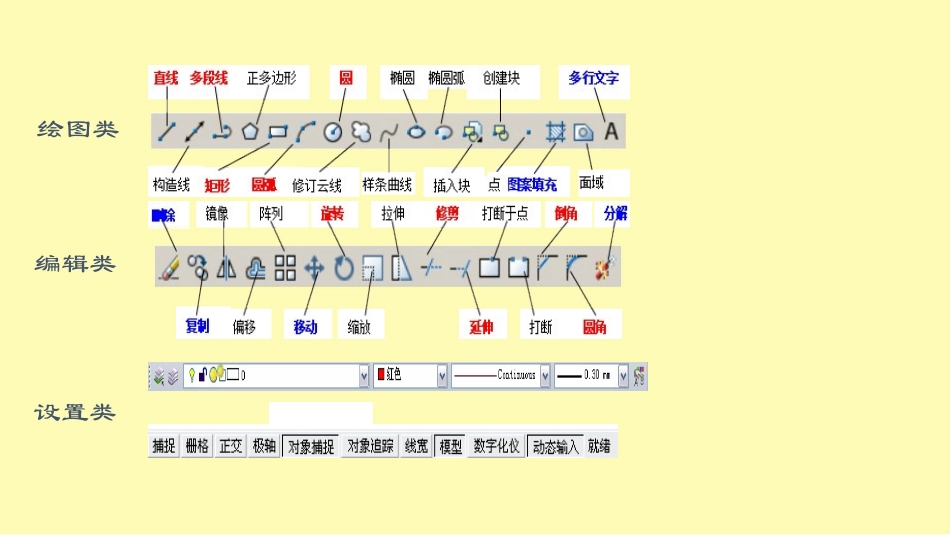

2016年5月CAD制图培训课程CAD简介及窗口认识课程内容CAD基本操作CAD快捷键命令CAD操作常见问题CAD的工程运用绘图类编辑类设置类CAD基本操作2.1基本绘图操作与辅助命令2.2图形的编辑与修改2.3图层的运用2.4尺寸的标注2.5视图和剖视图2.6参数化绘直线绘直线命令行：Line（L）菜单：[绘图]→[直线(L)]工具栏：[绘图]→[直线]命令选项角度(A)：指直线与UCS的X轴的夹角长度(L)：指两点之间的距离跟踪(F)：跟踪最近画过的线或弧终点的切线方向，以便沿着这个方向继续画线闭合(C)：将第一条直线段的起点和最后一条直线段的终点连接起来，形成一个封闭区域撤销(U)：撤消最近绘制的一条直线段。重新输入U，点击【回车键】，则重新指定新的终点命令行：Line（L）菜单：[绘图]→[直线(L)]工具栏：[绘图]→[直线]命令选项角度(A)：指直线与UCS的X轴的夹角长度(L)：指两点之间的距离跟踪(F)：跟踪最近画过的线或弧终点的切线方向，以便沿着这个方向继续画线闭合(C)：将第一条直线段的起点和最后一条直线段的终点连接起来，形成一个封闭区域撤销(U)：撤消最近绘制的一条直线段。重新输入U，点击【回车键】，则重新指定新的终点绘圆绘圆命令行：Circle（C）菜单：[绘图]→[圆(C)]工具栏：[绘图]→[圆]命令选项两点(2P)：通过指定圆直径上的两个点绘制圆三点(3P)：通过指定圆周上的三个点来绘制圆T（切点、切点、半径）：通过指定相切的两个对象和半径来绘制圆弧线(A)：将选定的弧线转化为圆多次(M)：选择“多次”选项，将连续绘制多个相同设置的圆常输入C后，点击鼠标左键，选择输入半径来绘圆命令行：Circle（C）菜单：[绘图]→[圆(C)]工具栏：[绘图]→[圆]命令选项两点(2P)：通过指定圆直径上的两个点绘制圆三点(3P)：通过指定圆周上的三个点来绘制圆T（切点、切点、半径）：通过指定相切的两个对象和半径来绘制圆弧线(A)：将选定的弧线转化为圆多次(M)：选择“多次”选项，将连续绘制多个相同设置的圆常输入C后，点击鼠标左键，选择输入半径来绘圆图形绘制编辑对象区域填充绘图工具图层线型绘制文字尺寸标注绘圆弧绘圆弧命令行：Arc(A)菜单：[绘图]→[圆弧(A)]工具栏：[绘图]→[圆弧]命令选项三点：指定圆弧的起点、终点以及弧上任意一点起点：指定圆弧的起点终点：指定圆弧的终点圆心：指定圆弧的圆心方向：指定和圆弧起点相切的方向长度：指定圆弧的弦长角度：指定圆弧包含的角度。默认情况下，顺时针为负，逆时针为正半径：指定圆弧的半径命令行：Arc(A)菜单：[绘图]→[圆弧(A)]工具栏：[绘图]→[圆弧]命令选项三点：指定圆弧的起点、终点以及弧上任意一点起点：指定圆弧的起点终点：指定圆弧的终点圆心：指定圆弧的圆心方向：指定和圆弧起点相切的方向长度：指定圆弧的弦长角度：指定圆弧包含的角度。默认情况下，顺时针为负，逆时针为正半径：指定圆弧的半径图形绘制编辑对象区域填充绘椭圆绘椭圆命令行：Ellipse(EL)菜单：[绘图]→[椭圆(E)]工具栏：[绘图]→[椭圆]命令选项中心(C)：通过指定中心点来创建椭圆对象弧(A)：绘制椭圆弧旋转(R)：用长短轴线之间的比例，来确定椭圆的短轴参数(P)：以矢量参数方程式来计算椭圆弧的端点角度包含(I)：指所创建的椭圆弧从起始角度开始的包含角度值优先定义椭圆的两个端点，然后再进行绘制命令行：Ellipse(EL)菜单：[绘图]→[椭圆(E)]工具栏：[绘图]→[椭圆]命令选项中心(C)：通过指定中心点来创建椭圆对象弧(A)：绘制椭圆弧旋转(R)：用长短轴线之间的比例，来确定椭圆的短轴参数(P)：以矢量参数方程式来计算椭圆弧的端点角度包含(I)：指所创建的椭圆弧从起始角度开始的包含角度值优先定义椭圆的两个端点，然后再进行绘制绘图工具图层线型绘制文字尺寸标注绘圆环绘圆环命令行：Donut(DO)菜单：[绘图]→[圆环(D)]命令选项两点(2P)：通过指定圆环宽度和直径上两点的方法画圆环三点(3P)：通过指定圆环宽度及圆环上三点的方式画圆环T（切点、切点、半径）：通过与已知对象相切的方式画圆环圆环体内径：指圆环体内圆直径圆环体外径：指圆环体外圆直径绘制圆环时，主要参数是圆心、内直径和外直径。如内直径为0，则为...
