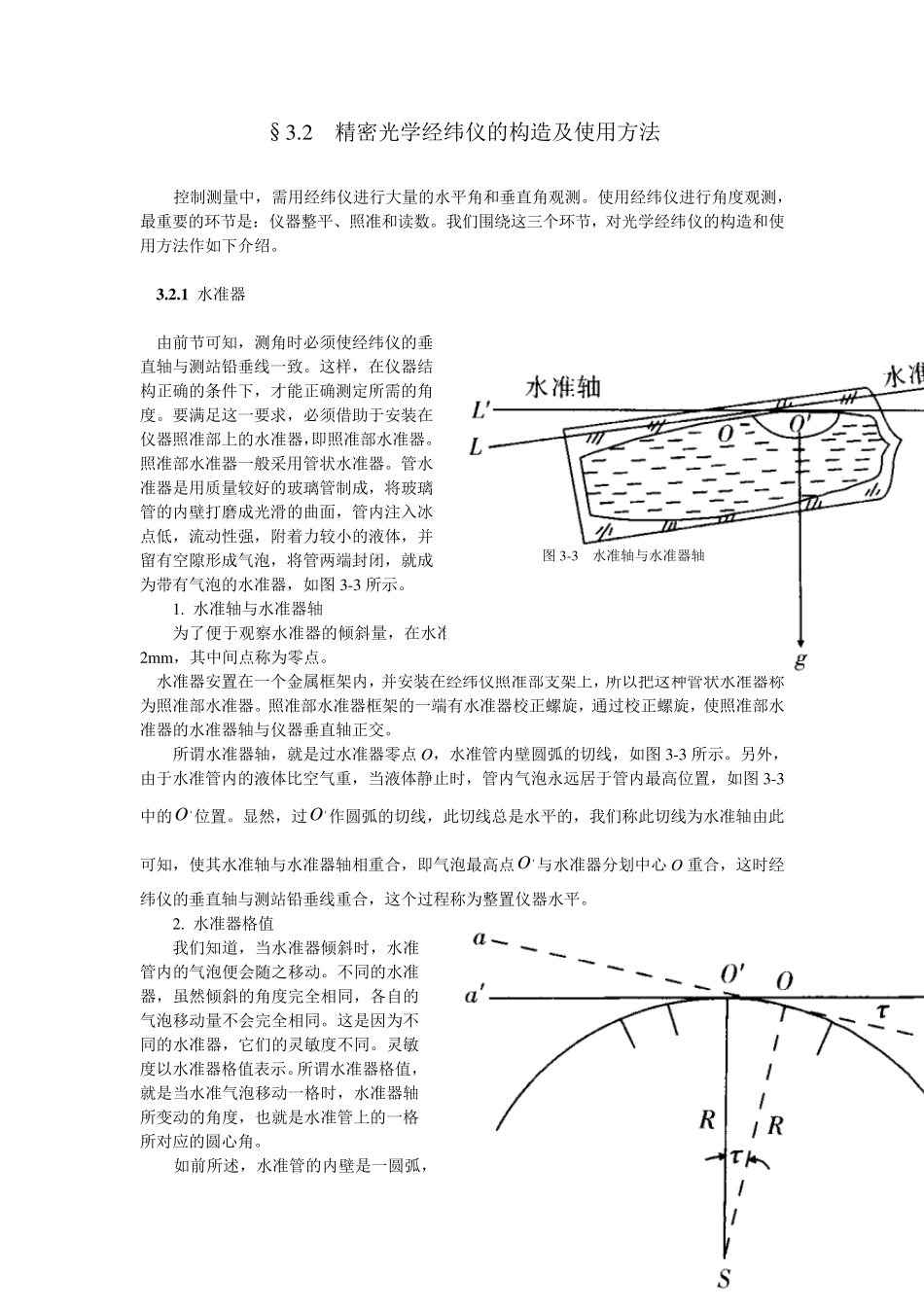

1 §3.2 精密光学经纬仪的构造及使用方法 控制测量中，需用经纬仪进行大量的水平角和垂直角观测。使用经纬仪进行角度观测，最重要的环节是：仪器整平、照准和读数。我们围绕这三个环节，对光学经纬仪的构造和使用方法作如下介绍。 3 .2 .1 水准器 由前节可知，测角时必须使经纬仪的垂直轴与测站铅垂线一致。这样，在仪器结构正确的条件下，才能正确测定所需的角度。要满足这一要求，必须借助于安装在仪器照准部上的水准器，即照准部水准器。照准部水准器一般采用管状水准器。管水准器是用质量较好的玻璃管制成，将玻璃管的内壁打磨成光滑的曲面，管内注入冰点低，流动性强，附着力较小的液体，并 留有空隙形成气泡，将管两端封闭，就成 为带有气泡的水准器，如图 3-3 所示。 1. 水准轴与水准器轴 为了便于观察水准器的倾斜量，在水准管的外壁上刻有若干个分划，分划间隔一般为2m m ，其中间点称为零点。 水准器安置在一个金属框架内，并安装在经纬仪照准部支架上，所以把这种管状水准器称为照准部水准器。照准部水准器框架的一端有水准器校正螺旋，通过校正螺旋，使照准部水准器的水准器轴与仪器垂直轴正交。 所谓水准器轴，就是过水准器零点 O，水准管内壁圆弧的切线，如图 3-3 所示。另外，由于水准管内的液体比空气重，当液体静止时，管内气泡永远居于管内最高位置，如图 3-3中的'O 位置。显然，过'O 作圆弧的切线，此切线总是水平的，我们称此切线为水准轴由此可知，使其水准轴与水准器轴相重合，即气泡最高点'O 与水准器分划中心 O 重合，这时经纬仪的垂直轴与测站铅垂线重合，这个过程称为整置仪器水平。 2. 水准器格值 我们知道，当水准器倾斜时，水准管内的气泡便会随之移动。不同的水准器，虽然倾斜的角度完全相同，各自的气泡移动量不会完全相同。这是因为不同的水准器，它们的灵敏度不同。灵敏度以水准器格值表示。所谓水准器格值，就是当水准气泡移动一格时，水准器轴所变动的角度，也就是水准管上的一格所对应的圆心角。 如前所述，水准管的内壁是一圆弧，圆弧的曲率半径愈大，水准管上一格所对应的圆图 3-3 水准轴与水准器轴 2 心角愈小，即水准器格值愈小，水准器的灵敏度就愈高。如图 3-4，设气泡在水准管内移动一个格 O'O ，O'O 所对应的圆心角为 。若圆弧的半径为 R，则("'"'ROOROO或为常量 206 265) 。 图 3-4 水准器格值 由于水准器轴与仪器的垂直轴正交，若...
