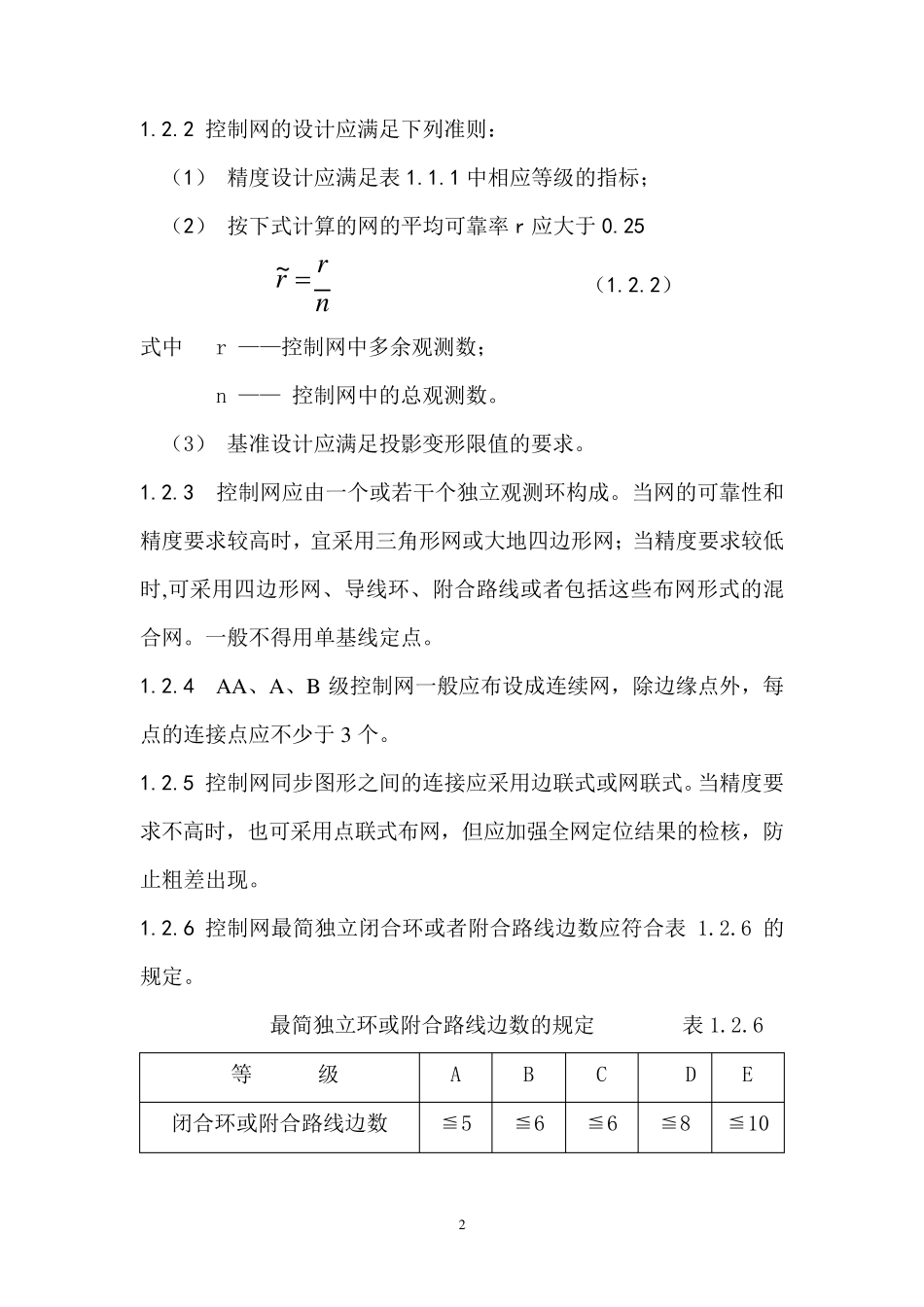

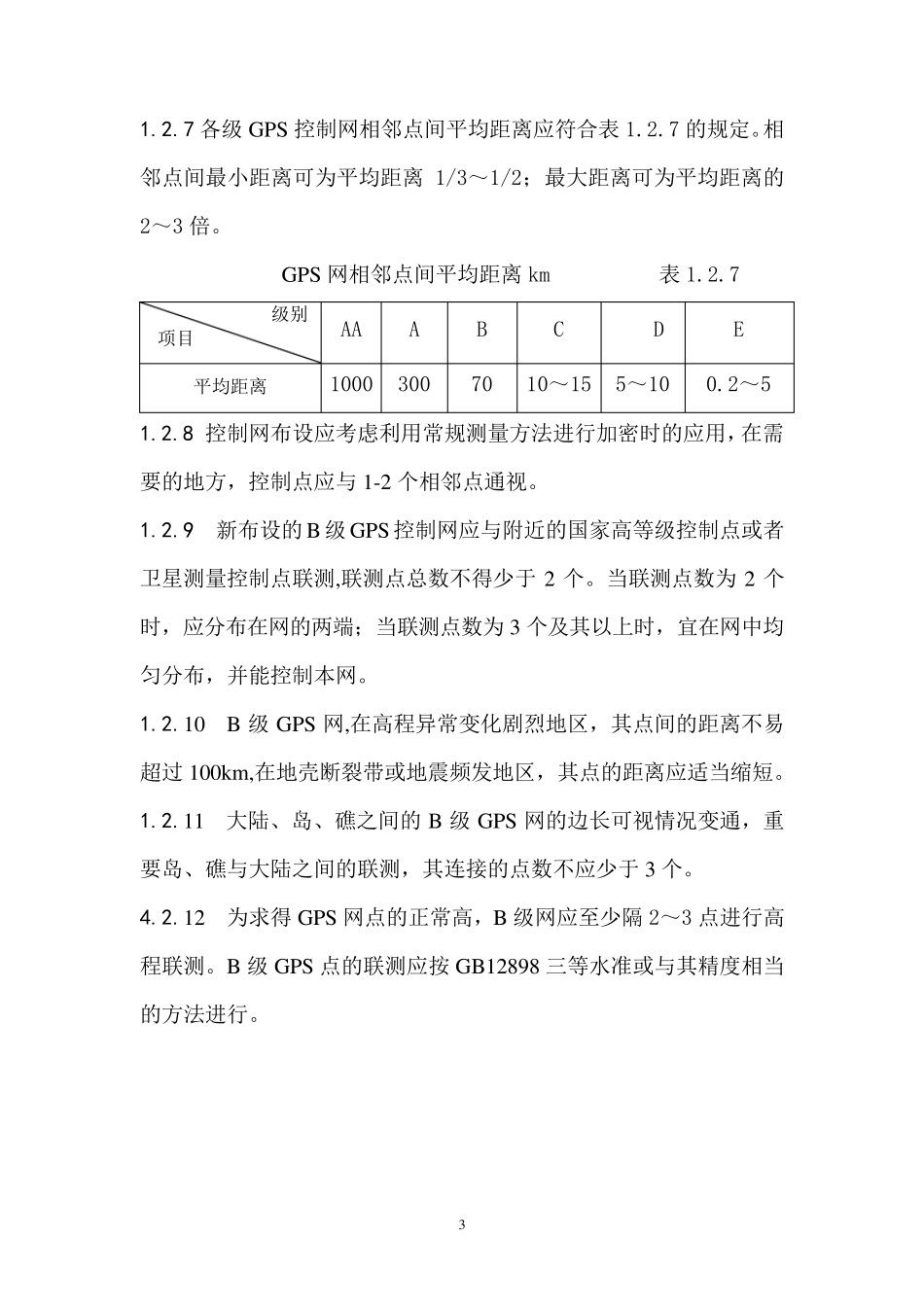

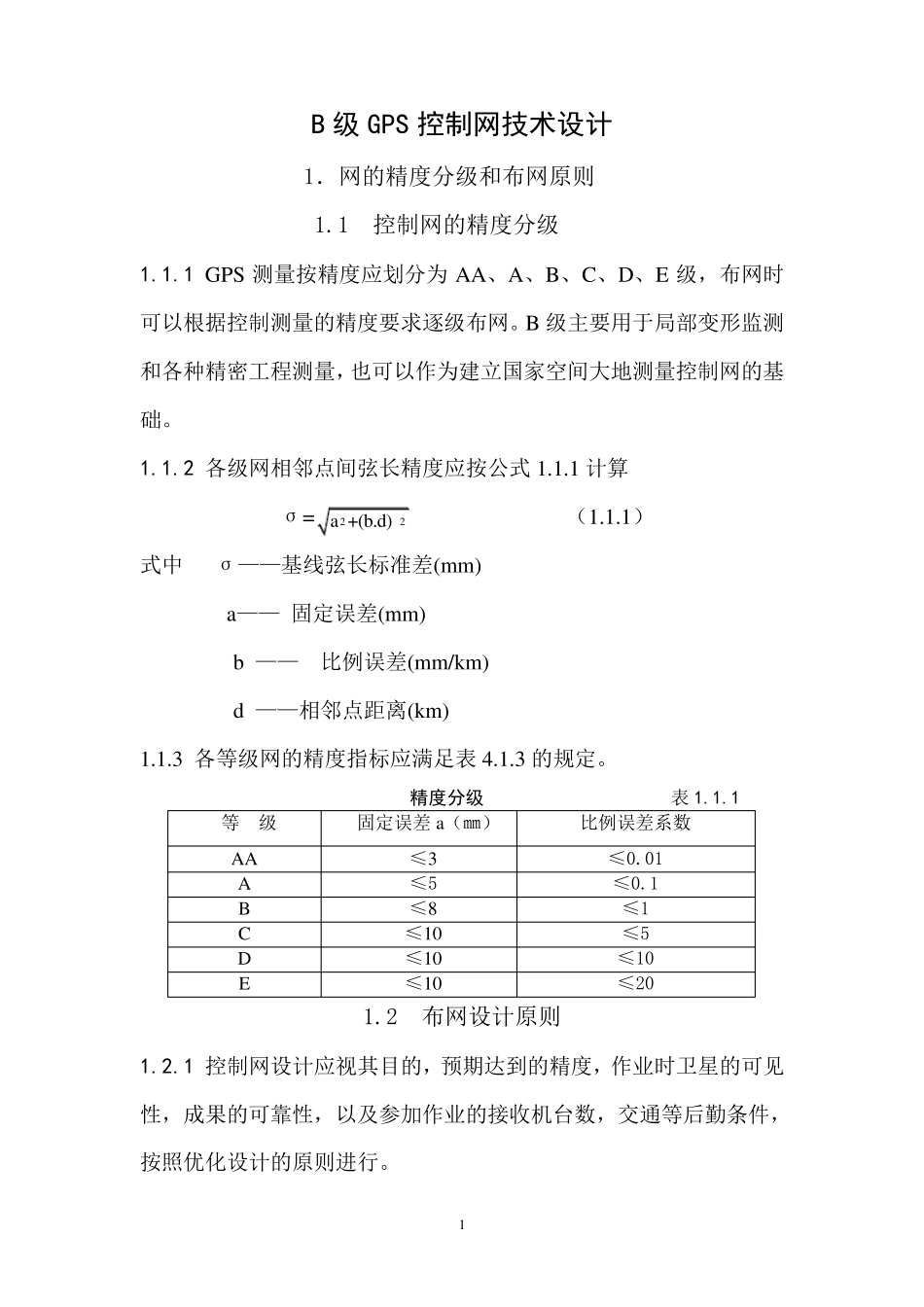

1 B 级GPS 控制网技术设计 1．网的精度分级和布网原则 1.1 控制网的精度分级 1.1.1 GPS 测量按精度应划分为AA、A、B、C、D、E 级，布网时可以根据控制测量的精度要求逐级布网。B 级主要用于局部变形监测和各种精密工程测量，也可以作为建立国家空间大地测量控制网的基础。 1.1.2 各级网相邻点间弦长精度应按公式1.1.1 计算 σ=22a +(b.d) （1.1.1） 式中 σ——基线弦长标准差(m m ) a—— 固定误差(m m ) b —— 比例误差(m m /km ) d ——相邻点距离(km ) 1.1.3 各等级网的精度指标应满足表 4.1.3 的规定。 精度分级 表 1.1.1 等 级 固定误差 a（㎜） 比例误差系数 AA ≤3 ≤0.01 A ≤5 ≤0.1 B ≤8 ≤1 C ≤10 ≤5 D ≤10 ≤10 E ≤10 ≤20 1.2 布网设计原则 1.2.1 控制网设计应视其目的，预期达到的精度，作业时卫星的可见性，成果的可靠性，以及参加作业的接收机台数，交通等后勤条件，按照优化设计的原则进行。 2 1.2.2 控制网的设计应满足下列准则： （1） 精度设计应满足表1.1.1 中相应等级的指标； （2） 按下式计算的网的平均可靠率r 应大于0.25 nrr ~ （1.2.2） 式中 r ——控制网中多余观测数； n —— 控制网中的总观测数。 （3） 基准设计应满足投影变形限值的要求。 1.2.3 控制网应由一个或若干个独立观测环构成。当网的可靠性和精度要求较高时，宜采用三角形网或大地四边形网；当精度要求较低时,可采用四边形网、导线环、附合路线或者包括这些布网形式的混合网。一般不得用单基线定点。 1.2.4 AA、A、B 级控制网一般应布设成连续网，除边缘点外，每点的连接点应不少于3 个。 1.2.5 控制网同步图形之间的连接应采用边联式或网联式。当精度要求不高时，也可采用点联式布网，但应加强全网定位结果的检核，防止粗差出现。 1.2.6 控制网最简独立闭合环或者附合路线边数应符合表1.2.6 的规定。 最简独立环或附合路线边数的规定 表1.2.6 等 级 A B C D E 闭合环或附合路线边数 ≦5 ≦6 ≦6 ≦8 ≦10 3 1.2.7 各级GPS 控制网相邻点间平均距离应符合表1.2.7 的规定。相邻点间最小距离可为平均距离1/3～1/2；最大距离可为平均距离的2～3 倍。 GPS 网相邻点间平均距离km 表1.2.7 级别 项目 AA A B C D E 平均距离 1000 300 70 10～15 5～10 0.2～5 1.2.8 控制网布设应考虑利用常规测量方法...
