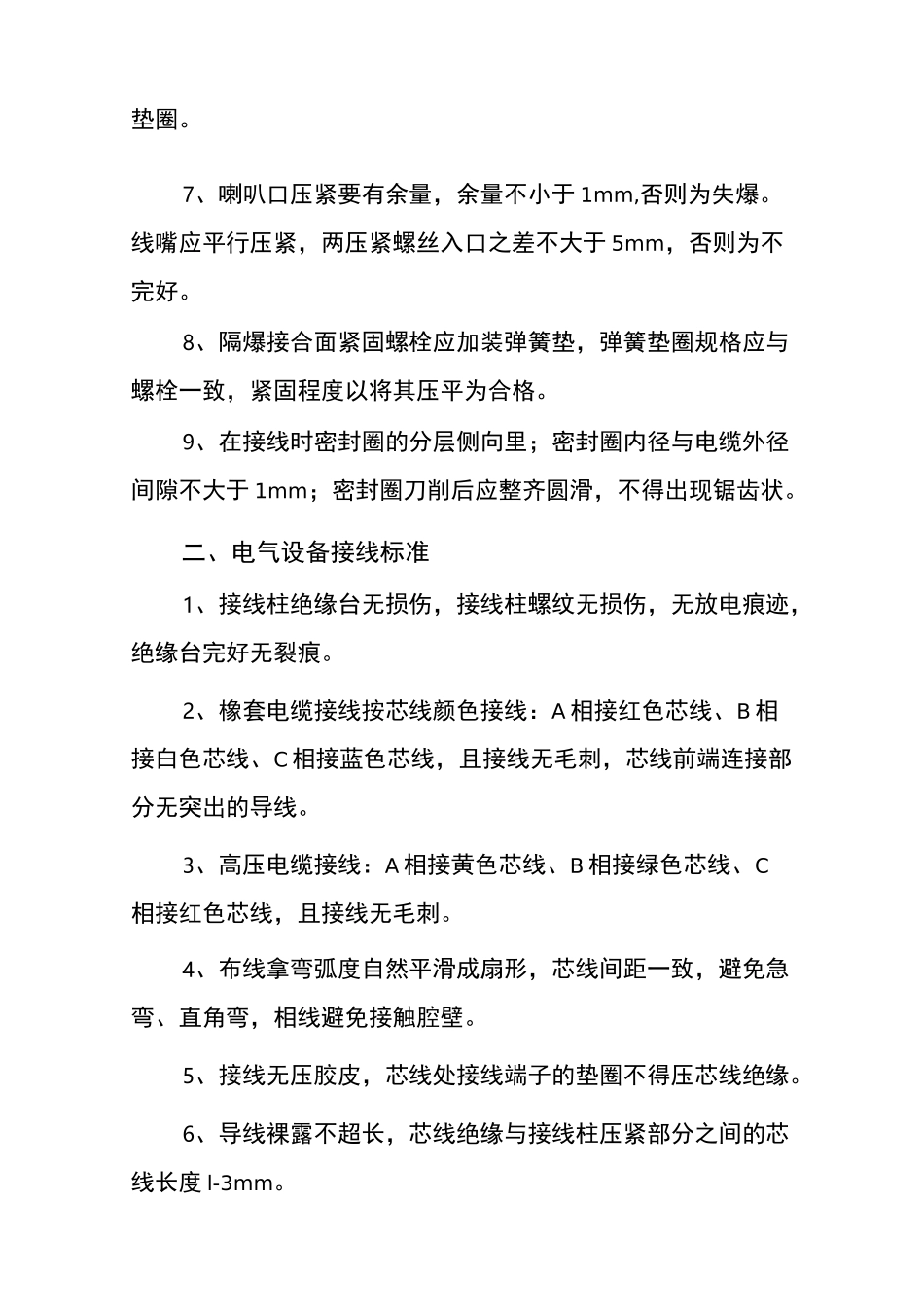

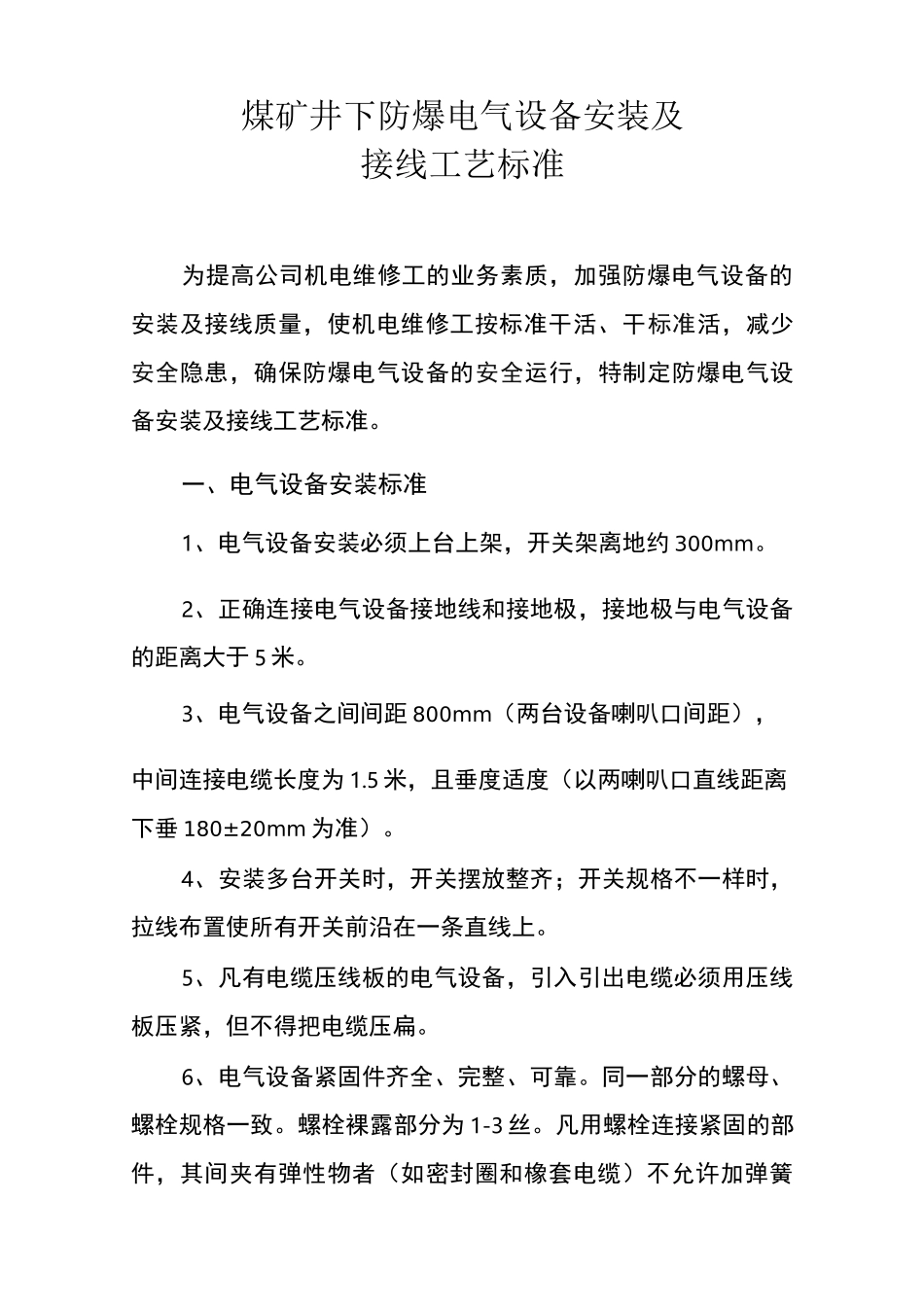

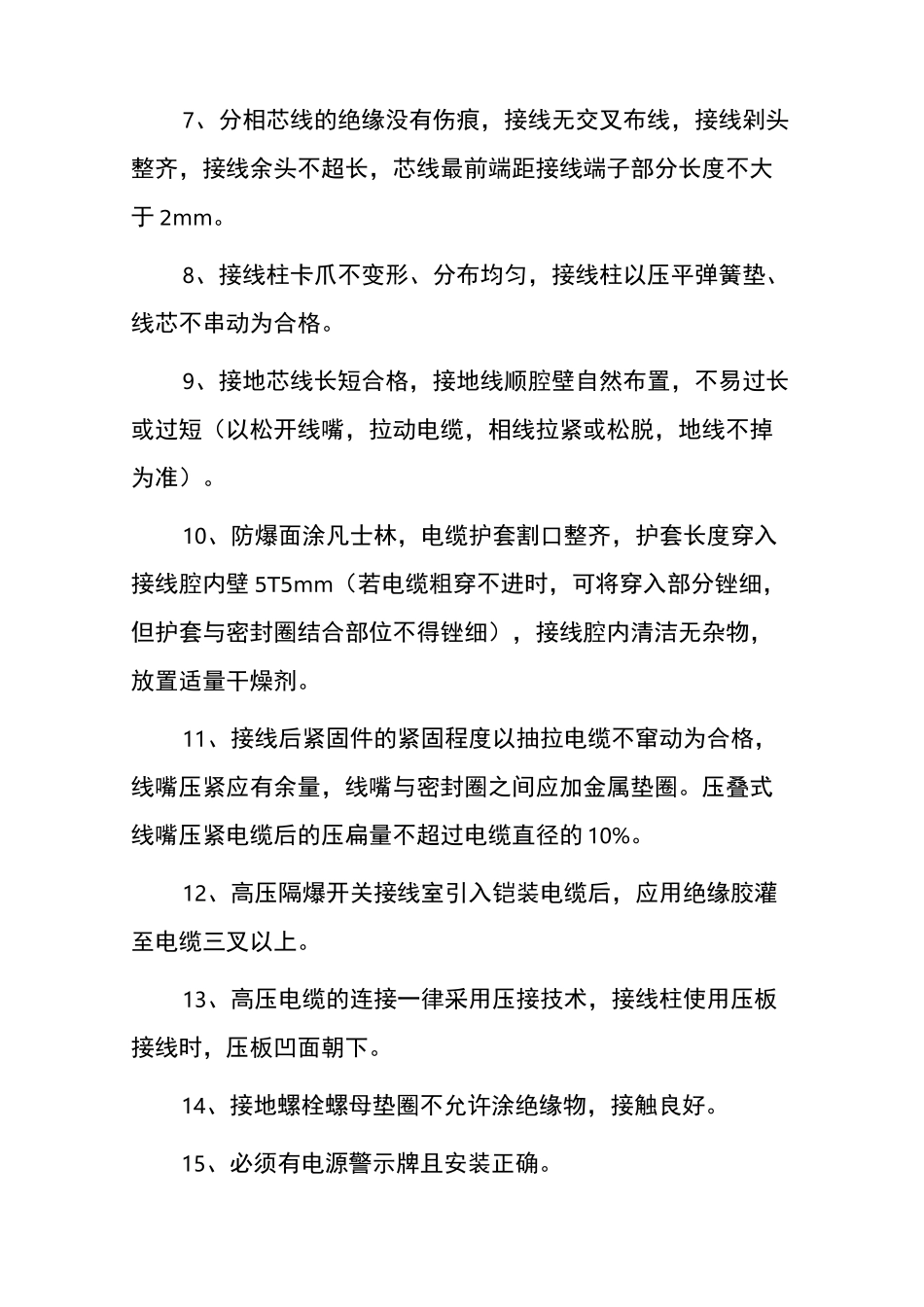

煤矿井下防爆电气设备安装及接线工艺标准为提高公司机电维修工的业务素质，加强防爆电气设备的安装及接线质量，使机电维修工按标准干活、干标准活，减少安全隐患，确保防爆电气设备的安全运行，特制定防爆电气设备安装及接线工艺标准。一、电气设备安装标准1、电气设备安装必须上台上架，开关架离地约 300mm。2、正确连接电气设备接地线和接地极，接地极与电气设备的距离大于 5 米。3、电气设备之间间距 800mm（两台设备喇叭口间距），中间连接电缆长度为 1.5 米，且垂度适度（以两喇叭口直线距离下垂 180±20mm 为准）。4、安装多台开关时，开关摆放整齐；开关规格不一样时，拉线布置使所有开关前沿在一条直线上。5、凡有电缆压线板的电气设备，引入引出电缆必须用压线板压紧，但不得把电缆压扁。6、电气设备紧固件齐全、完整、可靠。同一部分的螺母、螺栓规格一致。螺栓裸露部分为 1-3 丝。凡用螺栓连接紧固的部件，其间夹有弹性物者（如密封圈和橡套电缆）不允许加弹簧垫圈。7、喇叭口压紧要有余量，余量不小于 1mm,否则为失爆。线嘴应平行压紧，两压紧螺丝入口之差不大于 5mm，否则为不完好。8、隔爆接合面紧固螺栓应加装弹簧垫，弹簧垫圈规格应与螺栓一致，紧固程度以将其压平为合格。9、在接线时密封圈的分层侧向里；密封圈内径与电缆外径间隙不大于 1mm；密封圈刀削后应整齐圆滑，不得出现锯齿状。二、电气设备接线标准1、接线柱绝缘台无损伤，接线柱螺纹无损伤，无放电痕迹，绝缘台完好无裂痕。2、橡套电缆接线按芯线颜色接线：A 相接红色芯线、B 相接白色芯线、C 相接蓝色芯线，且接线无毛刺，芯线前端连接部分无突出的导线。3、高压电缆接线：A 相接黄色芯线、B 相接绿色芯线、C相接红色芯线，且接线无毛刺。4、布线拿弯弧度自然平滑成扇形，芯线间距一致，避免急弯、直角弯，相线避免接触腔壁。5、接线无压胶皮，芯线处接线端子的垫圈不得压芯线绝缘。6、导线裸露不超长，芯线绝缘与接线柱压紧部分之间的芯线长度 l-3mm。7、分相芯线的绝缘没有伤痕，接线无交叉布线，接线剁头整齐，接线余头不超长，芯线最前端距接线端子部分长度不大于 2mm。8、接线柱卡爪不变形、分布均匀，接线柱以压平弹簧垫、线芯不串动为合格。9、接地芯线长短合格，接地线顺腔壁自然布置，不易过长或过短（以松开线嘴，拉动电缆，相线拉紧或松脱，地线不掉为准）。10、防爆面涂凡士林，电缆护套割口整齐，护套长度穿入接线腔内壁 5T5mm（若...
