机械加工图纸技术常见要求VIP免费

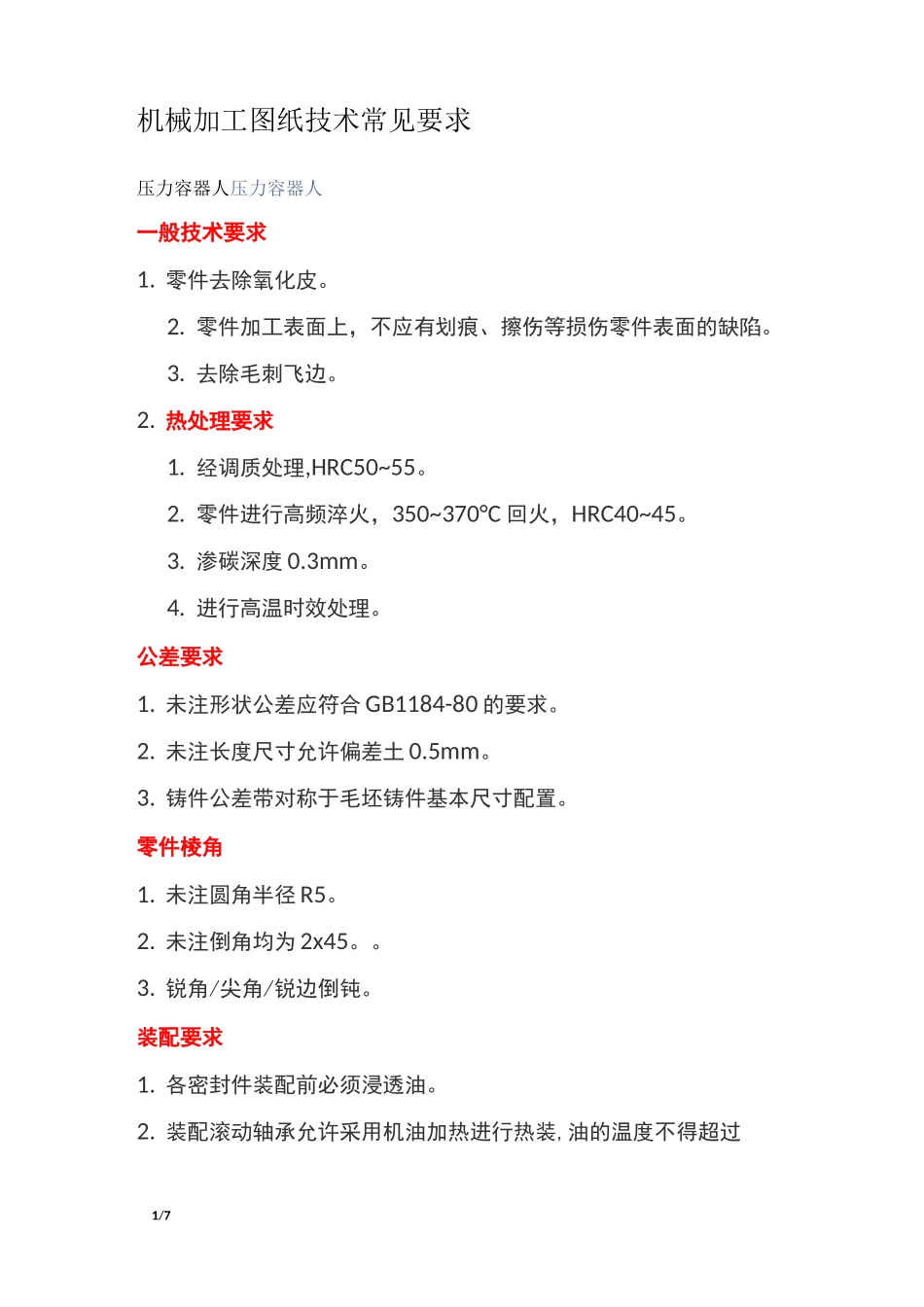

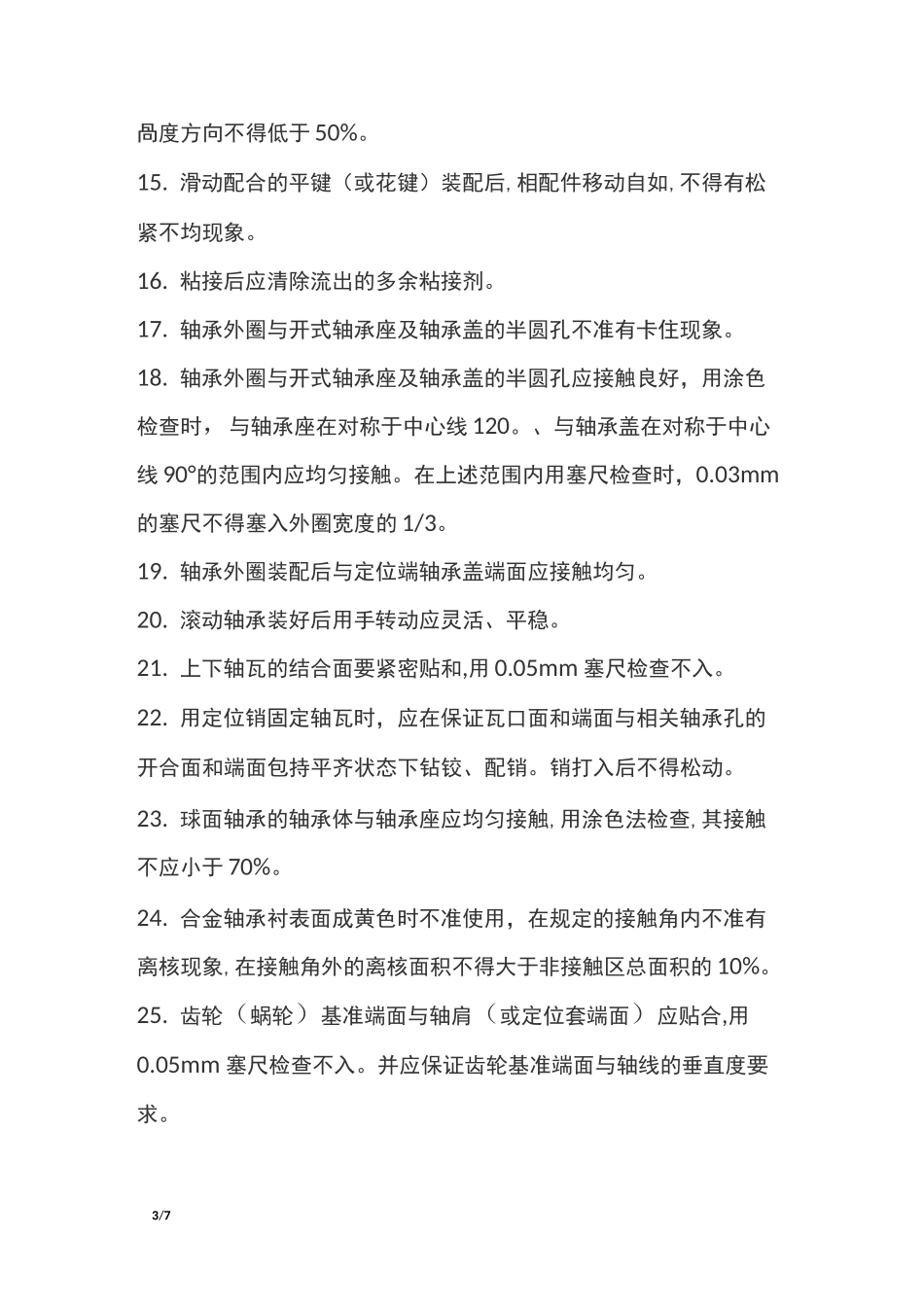

1/7机械加工图纸技术常见要求压力容器人压力容器人一般技术要求1. 零件去除氧化皮。2. 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。3. 去除毛刺飞边。2. 热处理要求1. 经调质处理,HRC50~55。2. 零件进行高频淬火，350~370°C 回火，HRC40~45。3. 渗碳深度 0.3mm。4. 进行高温时效处理。公差要求1. 未注形状公差应符合 GB1184-80 的要求。2. 未注长度尺寸允许偏差土 0.5mm。3. 铸件公差带对称于毛坯铸件基本尺寸配置。零件棱角1. 未注圆角半径 R5。2. 未注倒角均为 2x45。。3. 锐角/尖角/锐边倒钝。装配要求1. 各密封件装配前必须浸透油。2. 装配滚动轴承允许采用机油加热进行热装,油的温度不得超过2/7100°C。3. 齿轮装配后,齿面的接触斑点和侧隙应符合 GB10095 和 GB11365的规定。4. 装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。5. 进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。6. 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。7. 装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查。&装配过程中零件不允许磕、碰、划伤和锈蚀。9. 螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。10. 规定拧紧力矩要求的紧固件,必须采用力矩扳手,并按规定的拧紧力矩紧固。11. 同一零件用多件螺钉（螺栓）紧固时,各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。12. 圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的 60%,并应均匀分布。13. 平键与轴上键槽两侧面应均匀接触,其配合面不得有间隙。14. 花键装配同时接触的齿面数不少于 2/3,接触率在键齿的长度和3/7咼度方向不得低于 50%。15. 滑动配合的平键（或花键）装配后,相配件移动自如,不得有松紧不均现象。16. 粘接后应清除流出的多余粘接剂。17. 轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。18. 轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线 120。、与轴承盖在对称于中心线 90°的范围内应均匀接触。在上述范围内用塞尺检查时，0.03mm的塞尺不得塞入外圈宽度的 1/3。19. 轴承外圈装配后与定位端轴承盖端面应接触均匀。20. 滚动轴承装好后用手转动应灵活、平稳。21. 上下轴瓦...
