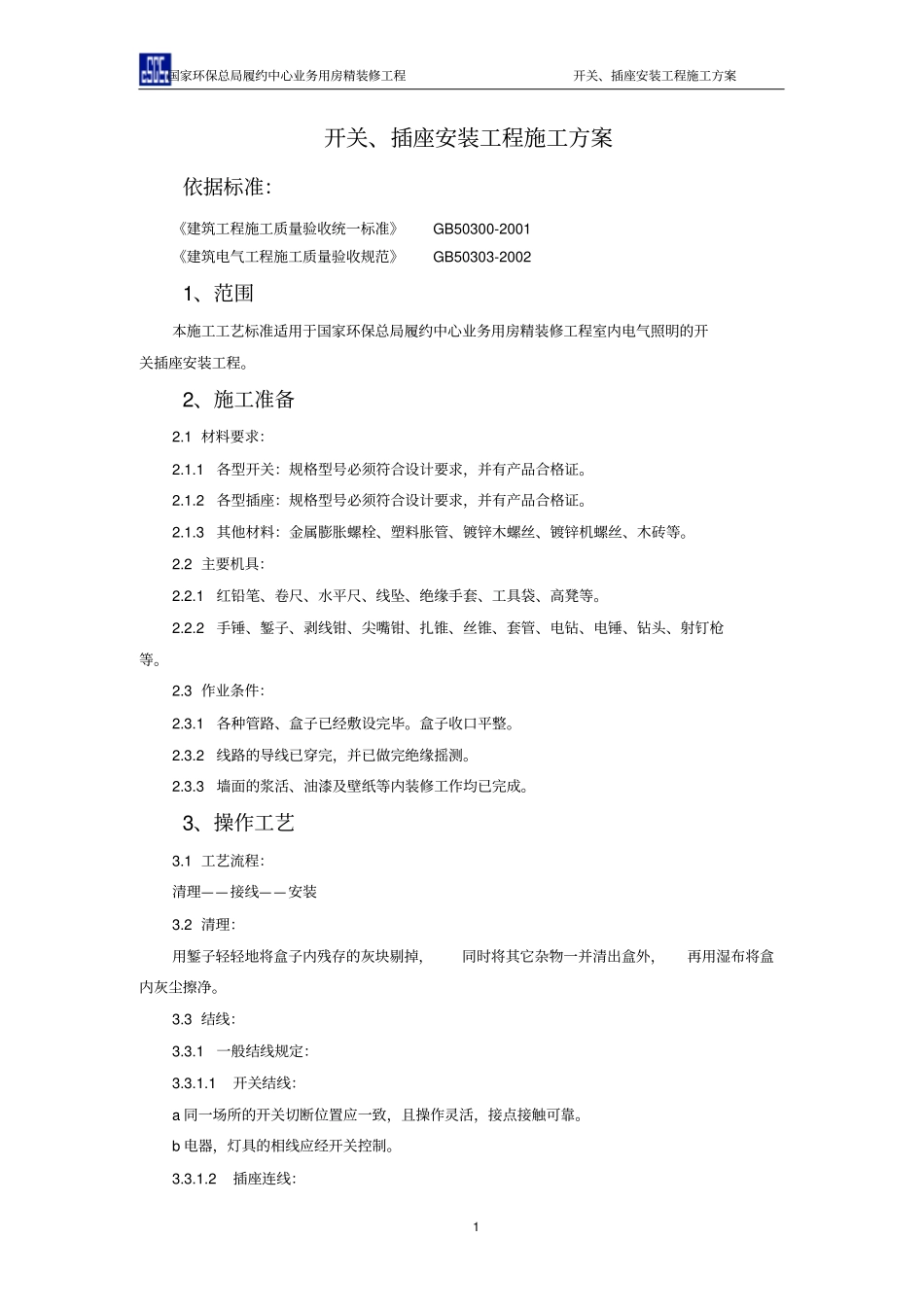

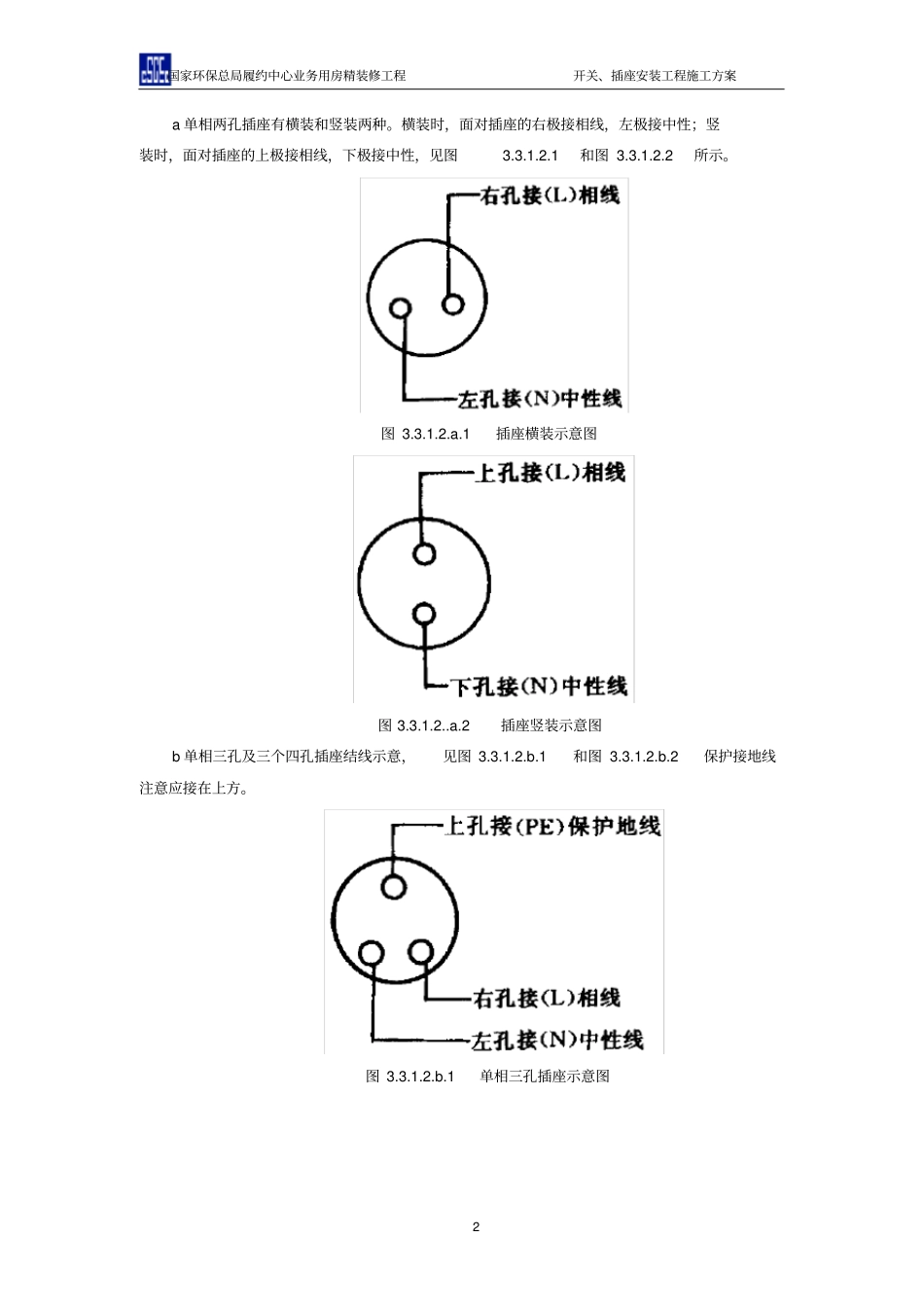

国家环保总局履约中心业务用房精装修工程开关、插座安装工程施工方案1 开关、插座安装工程施工方案依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于国家环保总局履约中心业务用房精装修工程室内电气照明的开关插座安装工程。2、施工准备2.1 材料要求:2.1.1各型开关:规格型号必须符合设计要求,并有产品合格证。2.1.2各型插座:规格型号必须符合设计要求,并有产品合格证。2.1.3其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2.2 主要机具:2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。2.3 作业条件:2.3.1各种管路、盒子已经敷设完毕。盒子收口平整。2.3.2线路的导线已穿完,并已做完绝缘摇测。2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。3、操作工艺3.1 工艺流程:清理——接线——安装3.2 清理:用錾子轻轻地将盒子内残存的灰块剔掉,同时将其它杂物一并清出盒外,再用湿布将盒内灰尘擦净。3.3 结线:3.3.1一般结线规定:3.3.1.1开关结线:a 同一场所的开关切断位置应一致,且操作灵活,接点接触可靠。b 电器,灯具的相线应经开关控制。3.3.1.2插座连线:国家环保总局履约中心业务用房精装修工程开关、插座安装工程施工方案2 a 单相两孔插座有横装和竖装两种。横装时,面对插座的右极接相线,左极接中性;竖装时,面对插座的上极接相线,下极接中性,见图3.3.1.2.1和图 3.3.1.2.2所示。图 3.3.1.2.a.1插座横装示意图图 3.3.1.2..a.2插座竖装示意图b 单相三孔及三个四孔插座结线示意,见图 3.3.1.2.b.1和图 3.3.1.2.b.2保护接地线注意应接在上方。图 3.3.1.2.b.1单相三孔插座示意图国家环保总局履约中心业务用房精装修工程开关、插座安装工程施工方案3 图 3.3.1.2.b.2三相四孔插座示意图c 交、直流或不同电压的插座安装在同一场所时,应有尽有明显区别,且其插头与插座配套,均不能互相代用。d 插座箱多个插座导线连接时,不允许拱头连接,应采用1C 型压接帽压接总头后,再进行分支线连接。3.4 安装开关、插座准备:先将盒内甩出的导线留出维修长度,削出线芯, 注意不要碰伤线芯。将导线按顺时针方向盘绕在开关, 插座对应的接线柱上,然后旋紧压头。如果是独芯导线,也可将线芯直接插入接线孔内...
