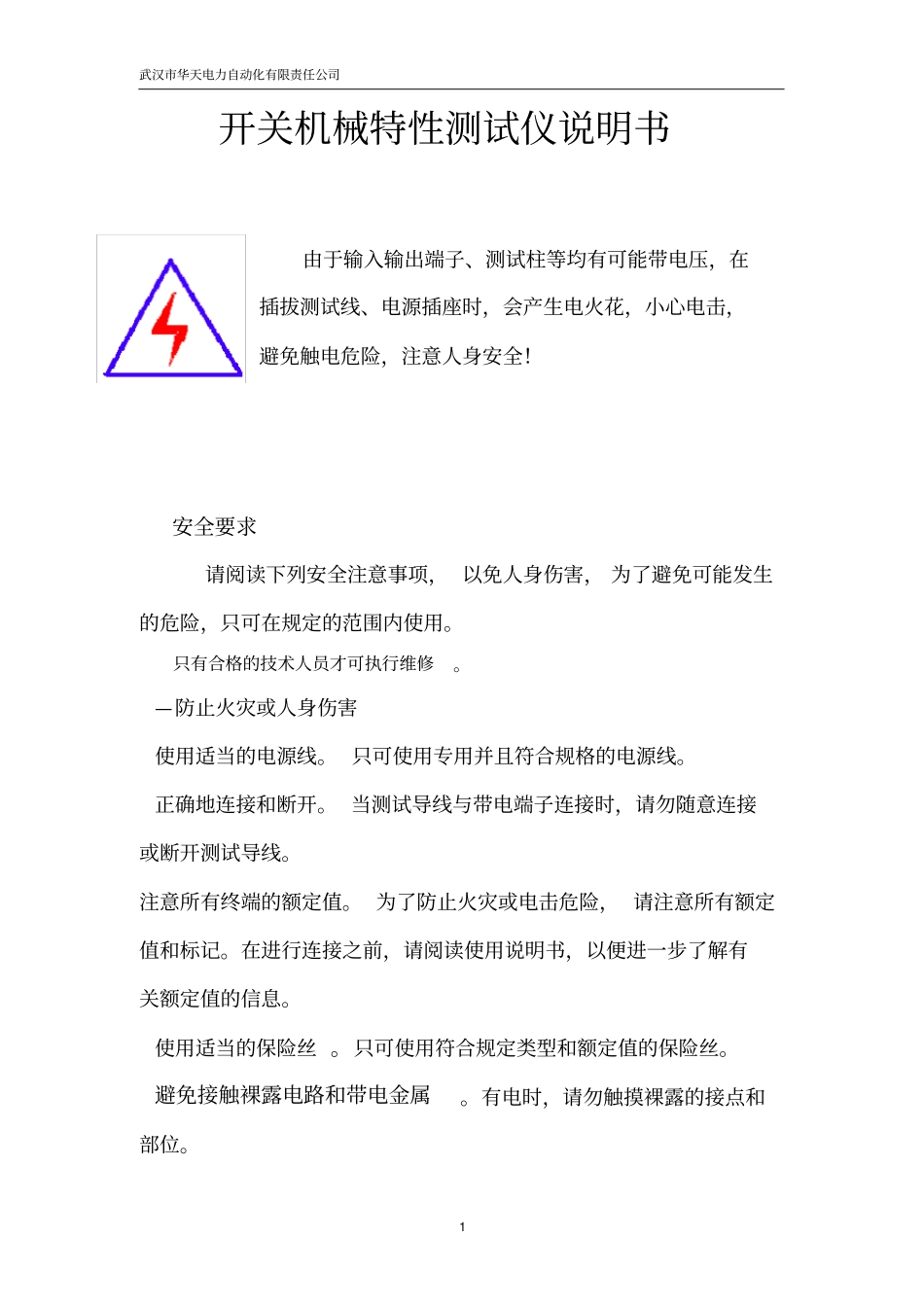

武汉市华天电力自动化有限责任公司1 开关机械特性测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项， 以免人身伤害， 为了避免可能发生的危险，只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。 只可使用专用并且符合规格的电源线。正确地连接和断开。 当测试导线与带电端子连接时，请勿随意连接或断开测试导线。注意所有终端的额定值。 为了防止火灾或电击危险， 请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。使用适当的保险丝 。只可使用符合规定类型和额定值的保险丝。避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。武汉市华天电力自动化有限责任公司2 请勿在潮湿环境下操作。请勿在易爆环境中操作。－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。目录一、介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5二、面板介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7三、仪器操作说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10四、开关接线案例⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14五、注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19武汉市华天电力自动化有限责任公司3 第一部分：介绍1.1 概述HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出， 具有智能化、 功能多、数据准确、 抗干扰性强、 操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。1.2 主要测试项目及功能1．12 个断口的固有分、合闸时间；2．重合闸时间；3．分、合闸最大不同期性；4．刚分、刚合速度；5．弹跳时间及幅度；6．开关开距及开关超行程（真空开关预置开关行程）；7．分、合闸平均速度；8．显示、打印速度—距离曲线1.3 主要技术指标1．时间测量同时可测量断口数：≤ 12 个测定过程整定时间： 0— 6 秒分辨率： 0.1ms武汉市华天电力自动化有限责任公司4 2．开关开距、开关超行程、弹跳幅度测量量程： 1000mm分辨率： 1mm 3．测量误差时间测量误差：1行程测量误差：1. 4、速度测量范围： 0— 20m/s5．内置电源输出电压： 20V— 230V 误差： 1%6．工作条件工...
