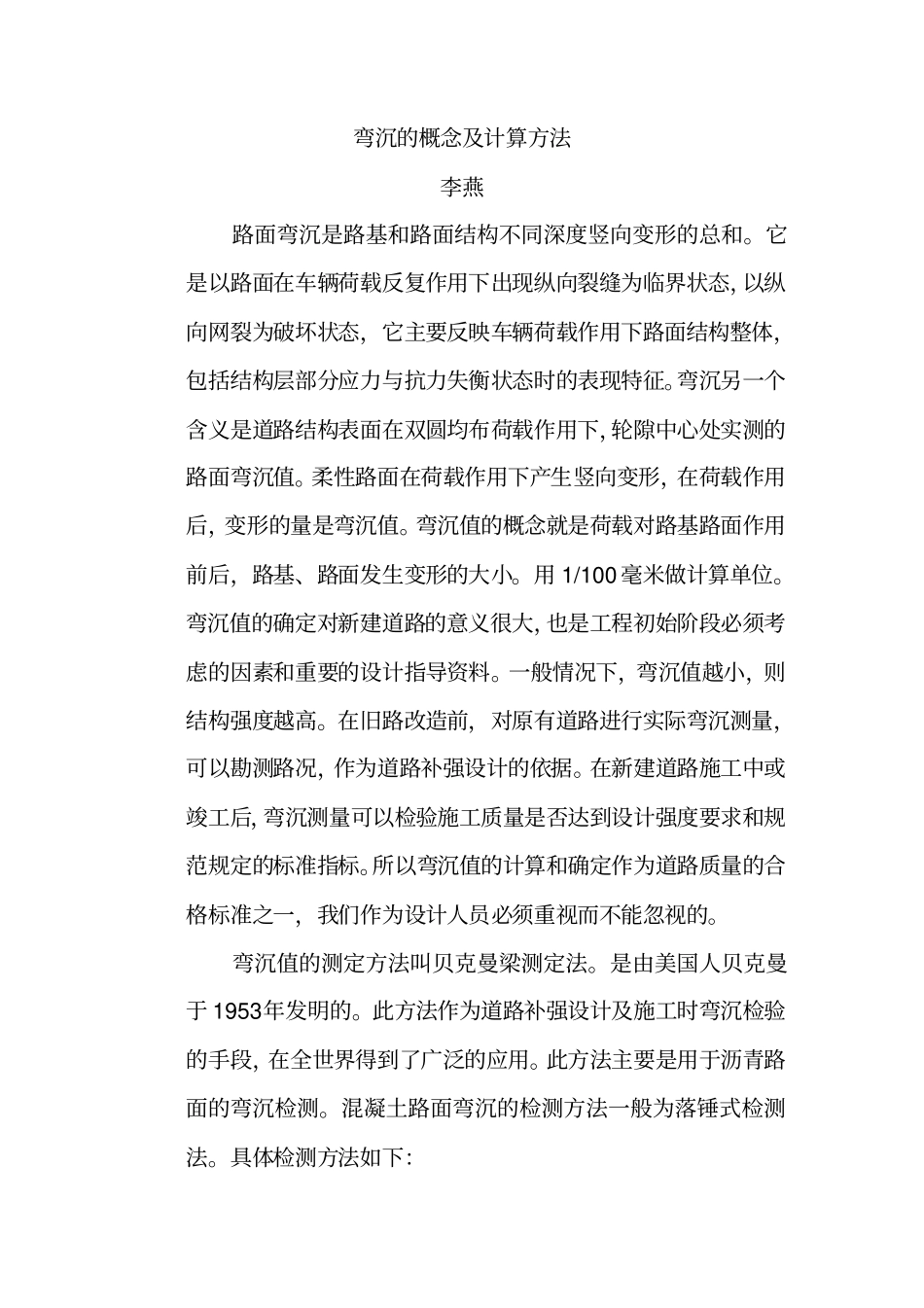

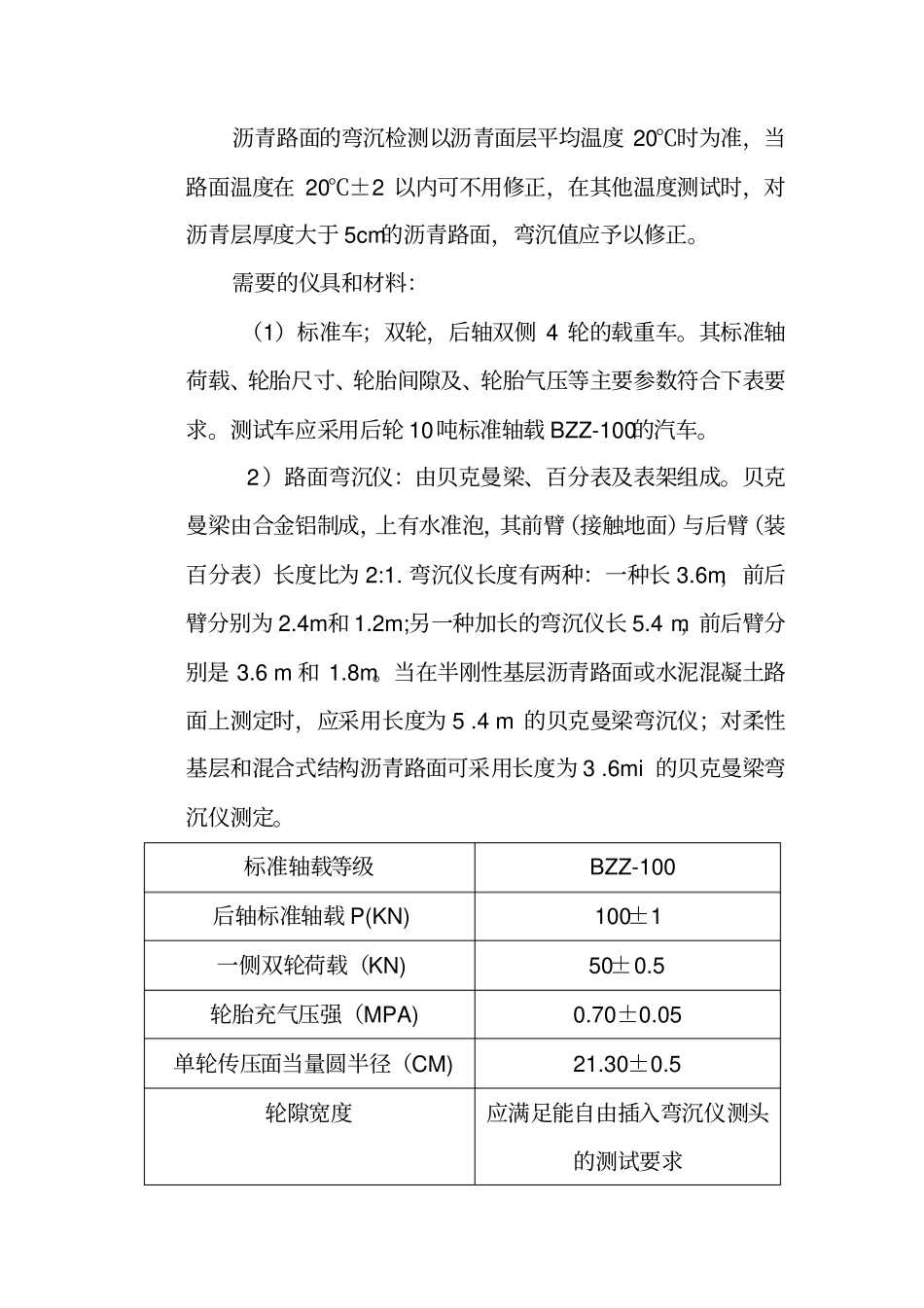

弯沉的概念及计算方法李燕路面弯沉是路基和路面结构不同深度竖向变形的总和。它是以路面在车辆荷载反复作用下出现纵向裂缝为临界状态，以纵向网裂为破坏状态，它主要反映车辆荷载作用下路面结构整体，包括结构层部分应力与抗力失衡状态时的表现特征。弯沉另一个含义是道路结构表面在双圆均布荷载作用下，轮隙中心处实测的路面弯沉值。柔性路面在荷载作用下产生竖向变形，在荷载作用后，变形的量是弯沉值。弯沉值的概念就是荷载对路基路面作用前后，路基、路面发生变形的大小。用 1/100 毫米做计算单位。弯沉值的确定对新建道路的意义很大，也是工程初始阶段必须考虑的因素和重要的设计指导资料。一般情况下，弯沉值越小，则结构强度越高。在旧路改造前，对原有道路进行实际弯沉测量，可以勘测路况，作为道路补强设计的依据。在新建道路施工中或竣工后，弯沉测量可以检验施工质量是否达到设计强度要求和规范规定的标准指标。所以弯沉值的计算和确定作为道路质量的合格标准之一，我们作为设计人员必须重视而不能忽视的。弯沉值的测定方法叫贝克曼梁测定法。是由美国人贝克曼于 1953年发明的。此方法作为道路补强设计及施工时弯沉检验的手段，在全世界得到了广泛的应用。此方法主要是用于沥青路面的弯沉检测。混凝土路面弯沉的检测方法一般为落锤式检测法。具体检测方法如下：沥青路面的弯沉检测以沥青面层平均温度 20℃时为准，当路面温度在 20℃±2 以内可不用修正，在其他温度测试时，对沥青层厚度大于 5cm的沥青路面，弯沉值应予以修正。需要的仪具和材料：（1）标准车；双轮，后轴双侧 4 轮的载重车。其标准轴荷载、轮胎尺寸、轮胎间隙及、轮胎气压等主要参数符合下表要求。测试车应采用后轮 10吨标准轴载 BZZ-100的汽车。 2）路面弯沉仪：由贝克曼梁、百分表及表架组成。贝克曼梁由合金铝制成，上有水准泡，其前臂（接触地面）与后臂（装百分表）长度比为 2:1. 弯沉仪长度有两种：一种长 3.6m，前后臂分别为 2.4m和 1.2m;另一种加长的弯沉仪长 5.4 m，前后臂分别是 3.6 m 和 1.8m。当在半刚性基层沥青路面或水泥混凝土路面上测定时，应采用长度为 5 .4 m 的贝克曼梁弯沉仪；对柔性基层和混合式结构沥青路面可采用长度为 3 .6mi 的贝克曼梁弯沉仪测定。标准轴载等级BZZ-100 后轴标准轴载 P(KN) 100±1 一侧双轮荷载（KN) 50±0.5 轮胎充气压强（MPA) 0.70±0.05 单轮传压面当量圆半径（CM) 21.30±0.5 ...
