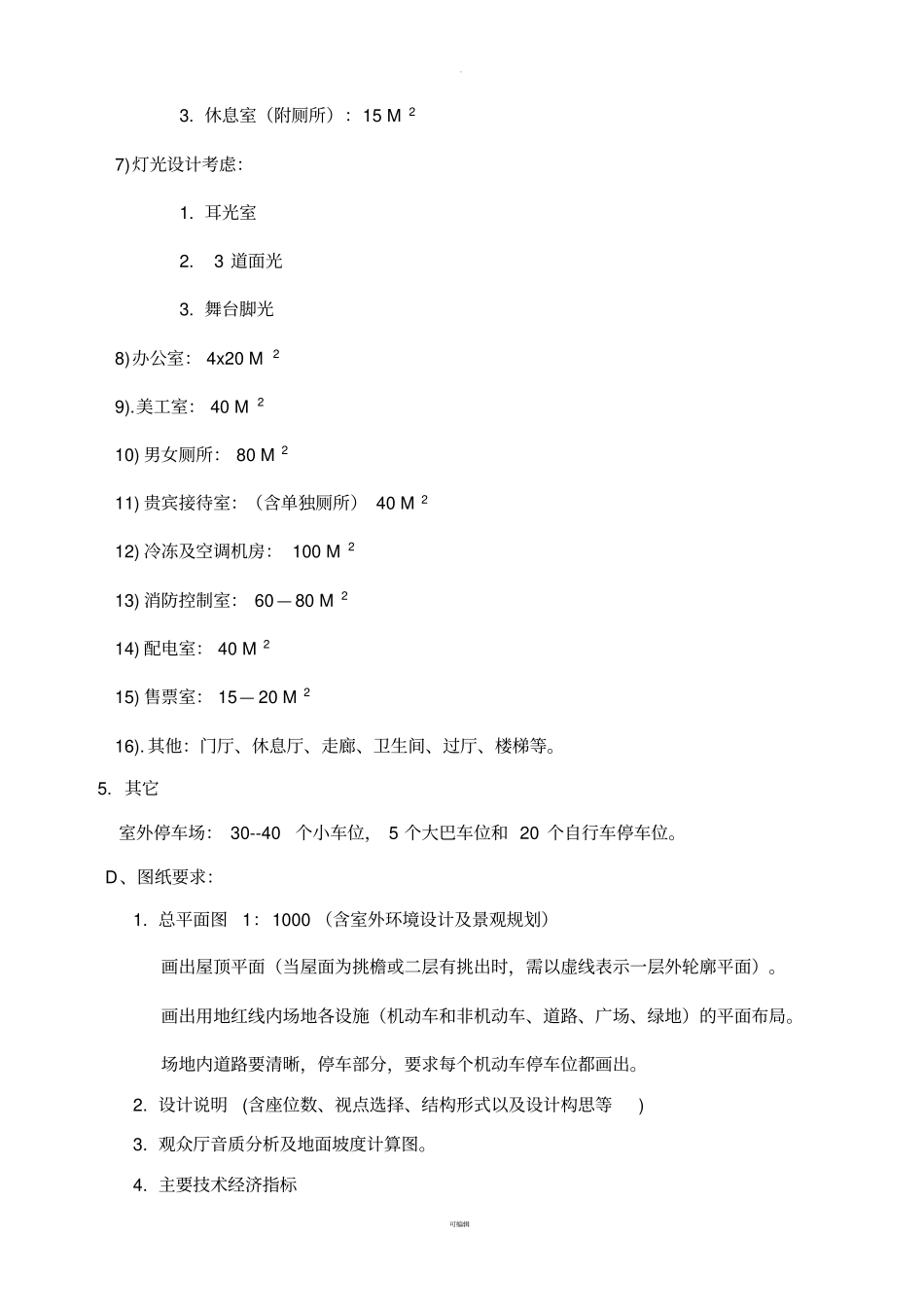

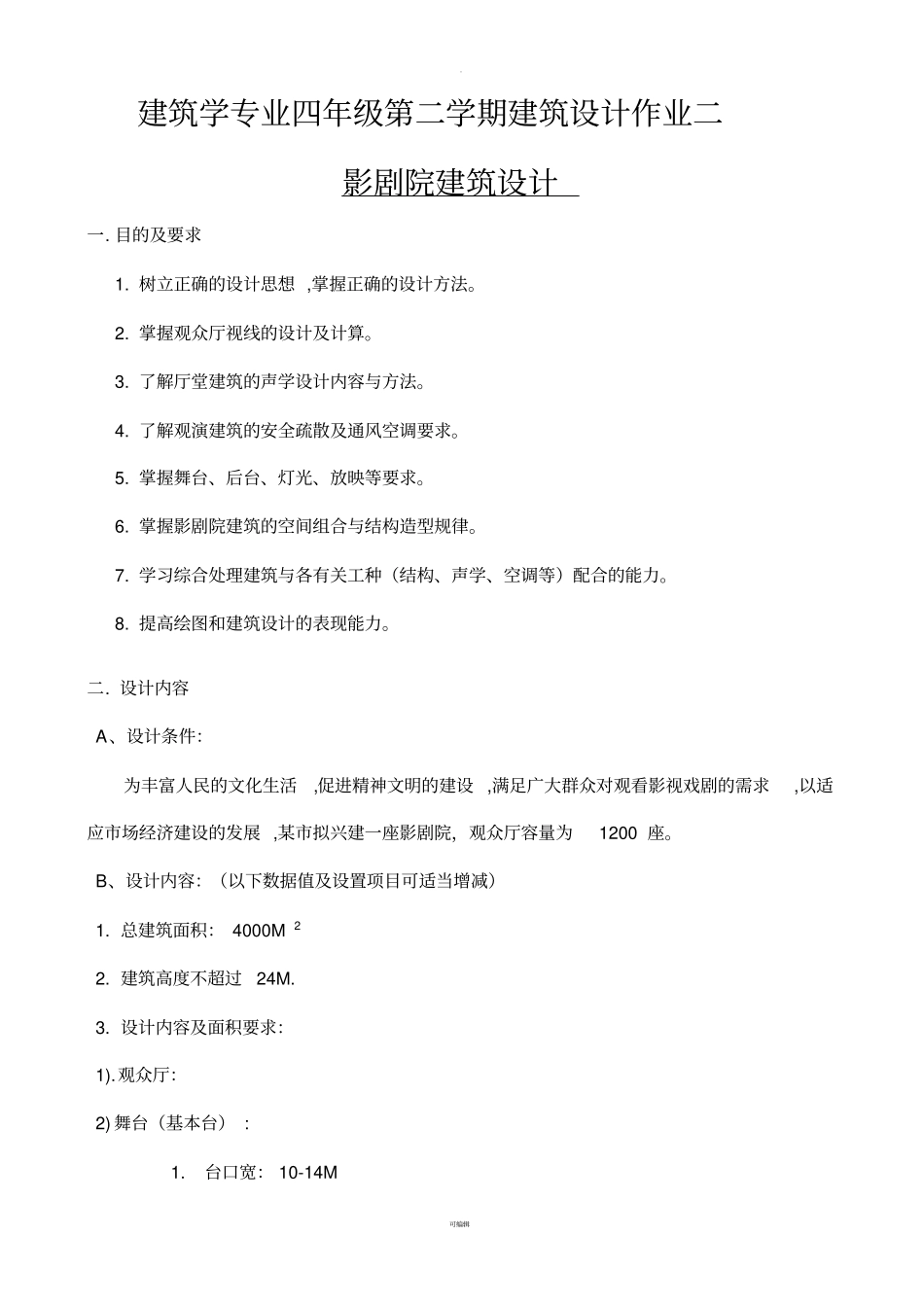

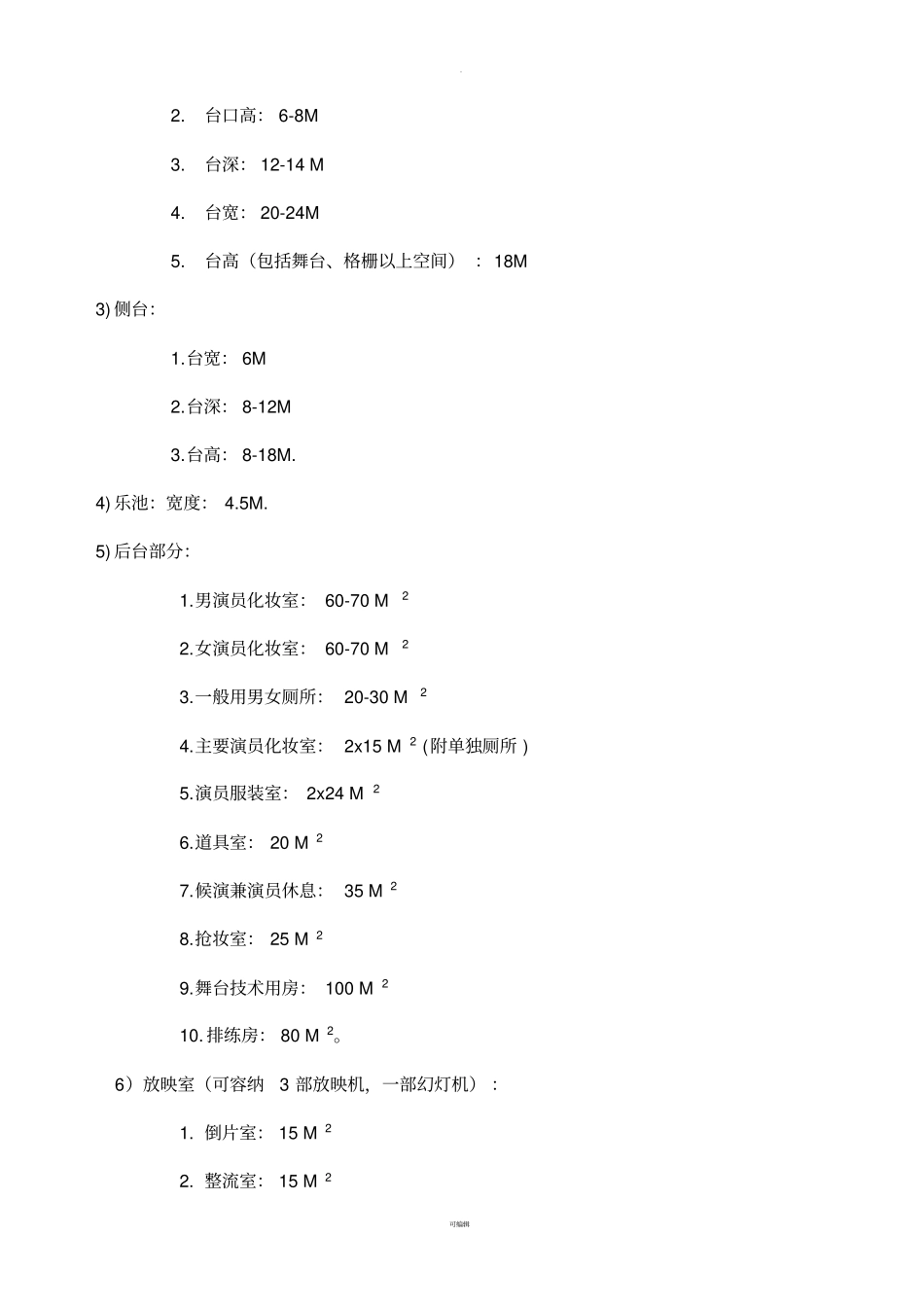

. 可编辑建筑学专业四年级第二学期建筑设计作业二影剧院建筑设计一. 目的及要求1. 树立正确的设计思想 ,掌握正确的设计方法。2. 掌握观众厅视线的设计及计算。3. 了解厅堂建筑的声学设计内容与方法。4. 了解观演建筑的安全疏散及通风空调要求。5. 掌握舞台、后台、灯光、放映等要求。6. 掌握影剧院建筑的空间组合与结构造型规律。7. 学习综合处理建筑与各有关工种（结构、声学、空调等）配合的能力。8. 提高绘图和建筑设计的表现能力。二. 设计内容A、设计条件：为丰富人民的文化生活,促进精神文明的建设 ,满足广大群众对观看影视戏剧的需求,以适应市场经济建设的发展 ,某市拟兴建一座影剧院，观众厅容量为1200 座。B、设计内容：（以下数据值及设置项目可适当增减）1. 总建筑面积： 4000M 22. 建筑高度不超过24M. 3. 设计内容及面积要求：1).观众厅：2) 舞台（基本台） :1. 台口宽： 10-14M. 可编辑2. 台口高： 6-8M3. 台深： 12-14 M4. 台宽： 20-24M5. 台高（包括舞台、格栅以上空间） ：18M 3) 侧台：1.台宽： 6M2.台深： 8-12M3.台高： 8-18M.4) 乐池：宽度： 4.5M.5) 后台部分：1.男演员化妆室： 60-70 M22.女演员化妆室： 60-70 M23.一般用男女厕所： 20-30 M24.主要演员化妆室： 2x15 M 2 (附单独厕所 )5.演员服装室： 2x24 M26.道具室： 20 M 27.候演兼演员休息： 35 M 28.抢妆室： 25 M 29.舞台技术用房： 100 M 210. 排练房： 80 M 2。6）放映室（可容纳3 部放映机，一部幻灯机） ：1. 倒片室： 15 M 22. 整流室： 15 M 2. 可编辑3. 休息室（附厕所）：15 M 27)灯光设计考虑：1. 耳光室2. 3 道面光3. 舞台脚光8)办公室： 4x20 M29).美工室： 40 M 210) 男女厕所： 80 M 211) 贵宾接待室：（含单独厕所） 40 M 212) 冷冻及空调机房： 100 M 213) 消防控制室： 60 — 80 M 214) 配电室： 40 M 215) 售票室： 15— 20 M 216). 其他：门厅、休息厅、走廊、卫生间、过厅、楼梯等。5. 其它室外停车场： 30--40个小车位， 5 个大巴车位和 20 个自行车停车位。D、图纸要求：1. 总平面图1：1000 （含室外环境设计及景观规划）画出屋顶平面（当屋面为挑檐或二层有挑出时，需以虚线表示一层外轮廓平面）。画出用地红线内场地各设施（机动车和非机动车、道路、广场、绿地）的平面布局。场地内道路要清晰，停...
