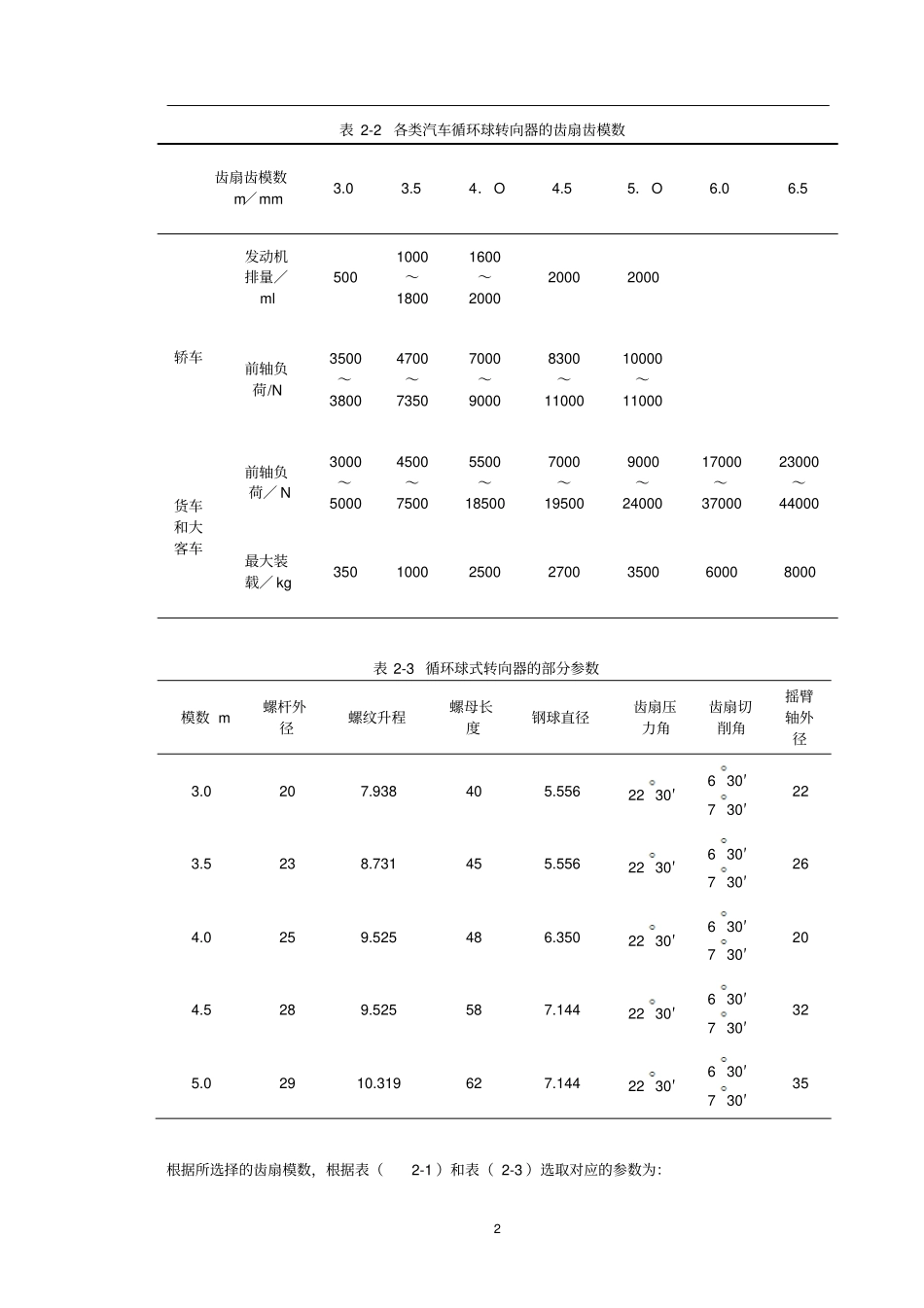

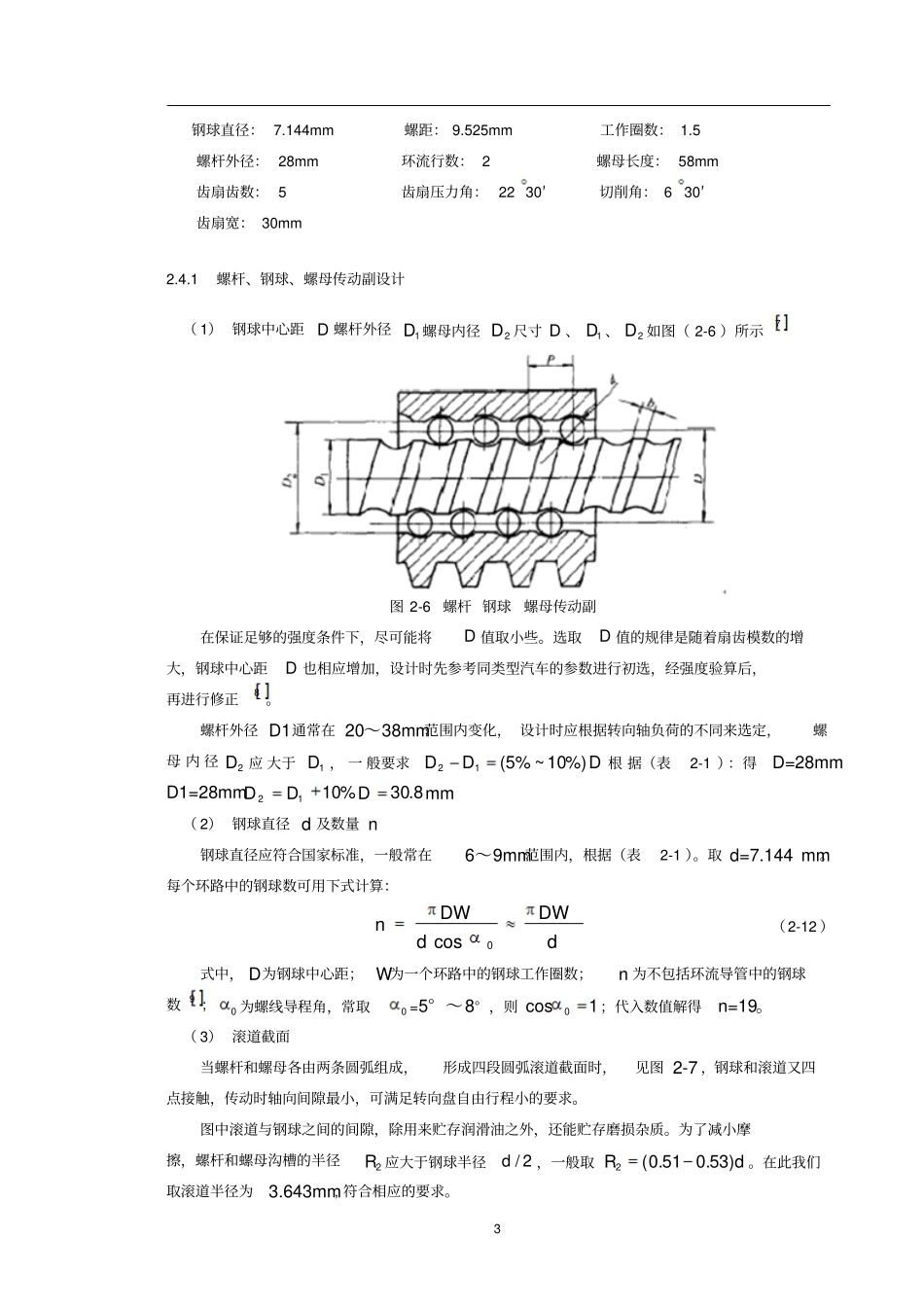

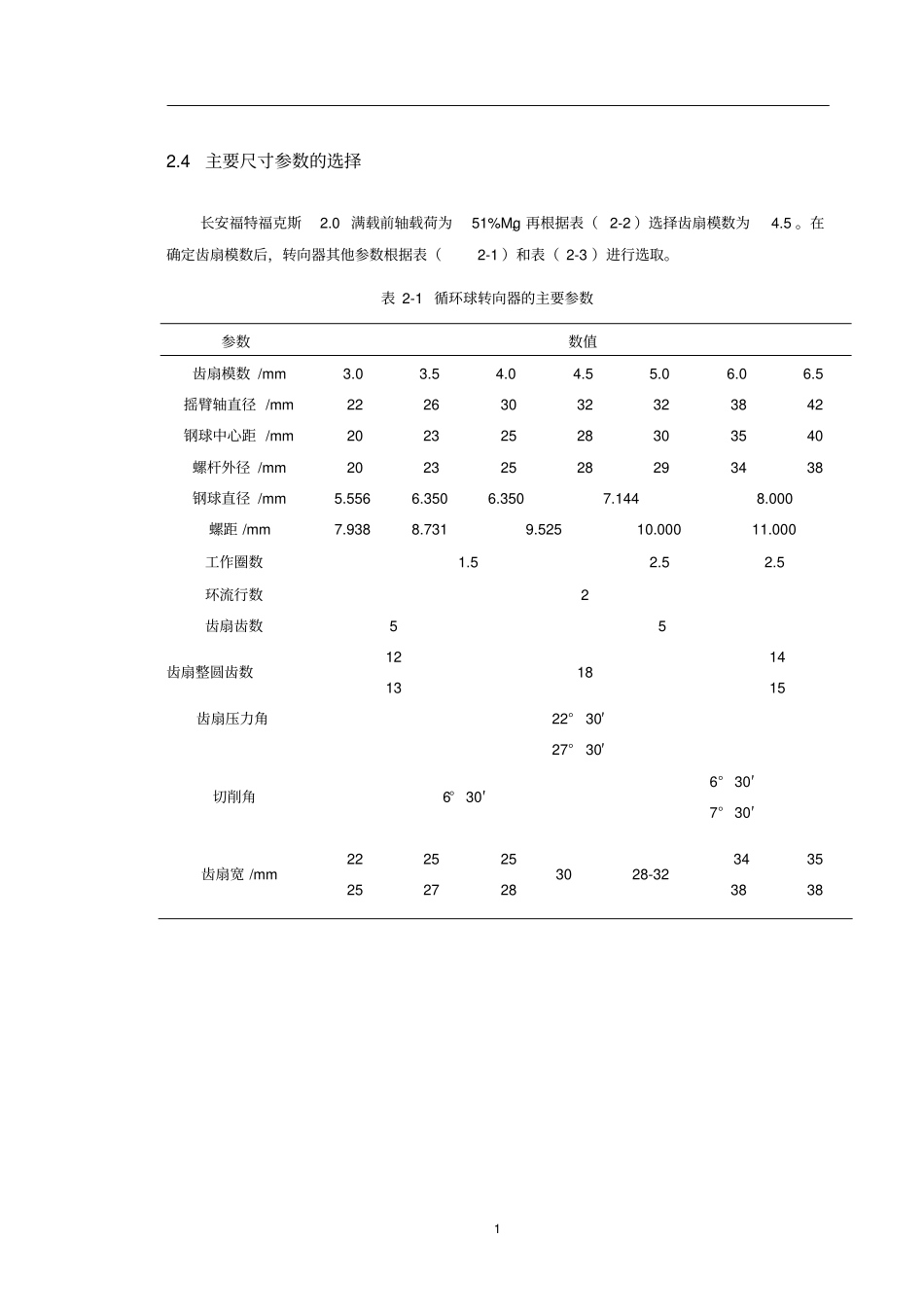

1 2.4 主要尺寸参数的选择长安福特福克斯2.0 满载前轴载荷为51%Mg，再根据表（ 2-2 ）选择齿扇模数为4.5 。在确定齿扇模数后，转向器其他参数根据表（2-1 ）和表（ 2-3 ）进行选取。表 2-1 循环球转向器的主要参数参数数值齿扇模数 /mm 3.0 3.5 4.0 4.5 5.0 6.0 6.5 摇臂轴直径 /mm 22 26 30 32 32 38 42 钢球中心距 /mm 20 23 25 28 30 35 40 螺杆外径 /mm 20 23 25 28 29 34 38 钢球直径 /mm 5.556 6.350 6.350 7.144 8.000 螺距 /mm 7.938 8.731 9.525 10.000 11.000 工作圈数1.5 2.5 2.5 环流行数2 齿扇齿数5 5 齿扇整圆齿数12 13 18 14 15 齿扇压力角22°30′27°30′切削角6° 30′6° 30′7° 30′齿扇宽 /mm 22 25 25 27 25 28 30 28-32 34 38 35 38 2 表 2-2各类汽车循环球转向器的齿扇齿模数齿扇齿模数m／mm 3.0 3.5 4．O 4.5 5．O 6.0 6.5 轿车发动机排量／ml 500 1000 ～1800 1600 ～2000 2000 2000 前轴负荷/N 3500 ～3800 4700 ～7350 7000 ～9000 8300 ～11000 10000 ～11000 货车和大客车前轴负荷／ N 3000 ～5000 4500 ～7500 5500 ～18500 7000 ～19500 9000 ～24000 17000 ～37000 23000 ～44000 最大装载／ kg 350 1000 2500 2700 3500 6000 8000 表 2-3 循环球式转向器的部分参数模数 m 螺杆外径螺纹升程螺母长度钢球直径齿扇压力角齿扇切削角摇臂轴外径3.0 20 7.938 40 5.556 22 30′6 30′7 30′22 3.5 23 8.731 45 5.556 22 30′6 30′7 30′26 4.0 25 9.525 48 6.350 22 30′6 30′7 30′20 4.5 28 9.525 58 7.144 22 30′6 30′7 30′32 5.0 29 10.319 62 7.144 22 30′6 30′7 30′35 根据所选择的齿扇模数，根据表（2-1 ）和表（ 2-3 ）选取对应的参数为：3 钢球直径： 7.144mm 螺距： 9.525mm 工作圈数： 1.5 螺杆外径： 28mm 环流行数： 2 螺母长度： 58mm 齿扇齿数： 5 齿扇压力角： 22 30′切削角： 630′齿扇宽： 30mm 2.4.1 螺杆、钢球、螺母传动副设计（ 1） 钢球中心距 D 螺杆外径1D 螺母内径2D 尺寸 D 、1D 、2D 如图（ 2-6 ）所示7图 2-6 螺杆 钢球螺母传动副在保证足够的强度条件下，尽可能将D 值取小些。选取D 值的规律是随着扇齿模数的增大，钢球中心距D...
