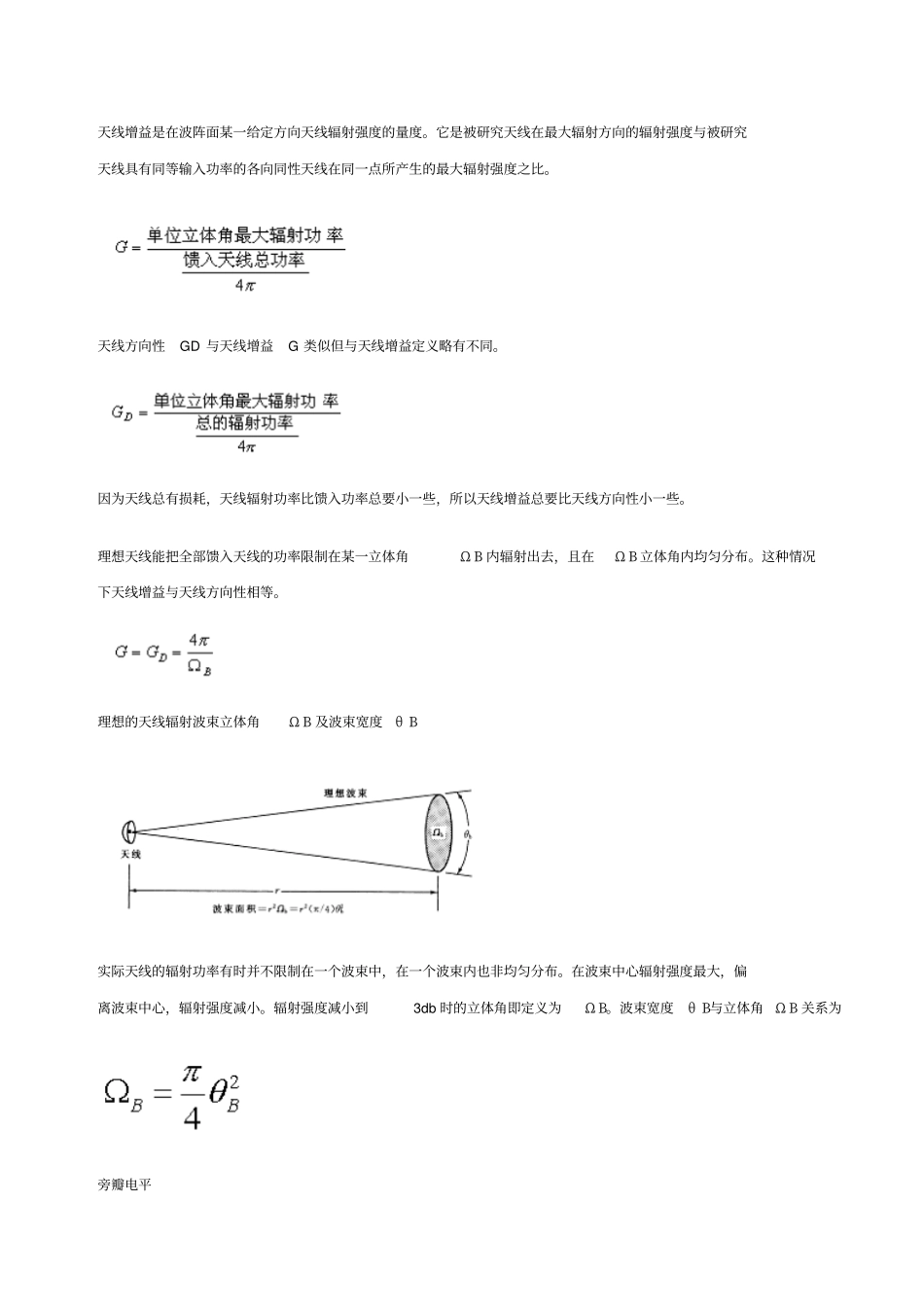

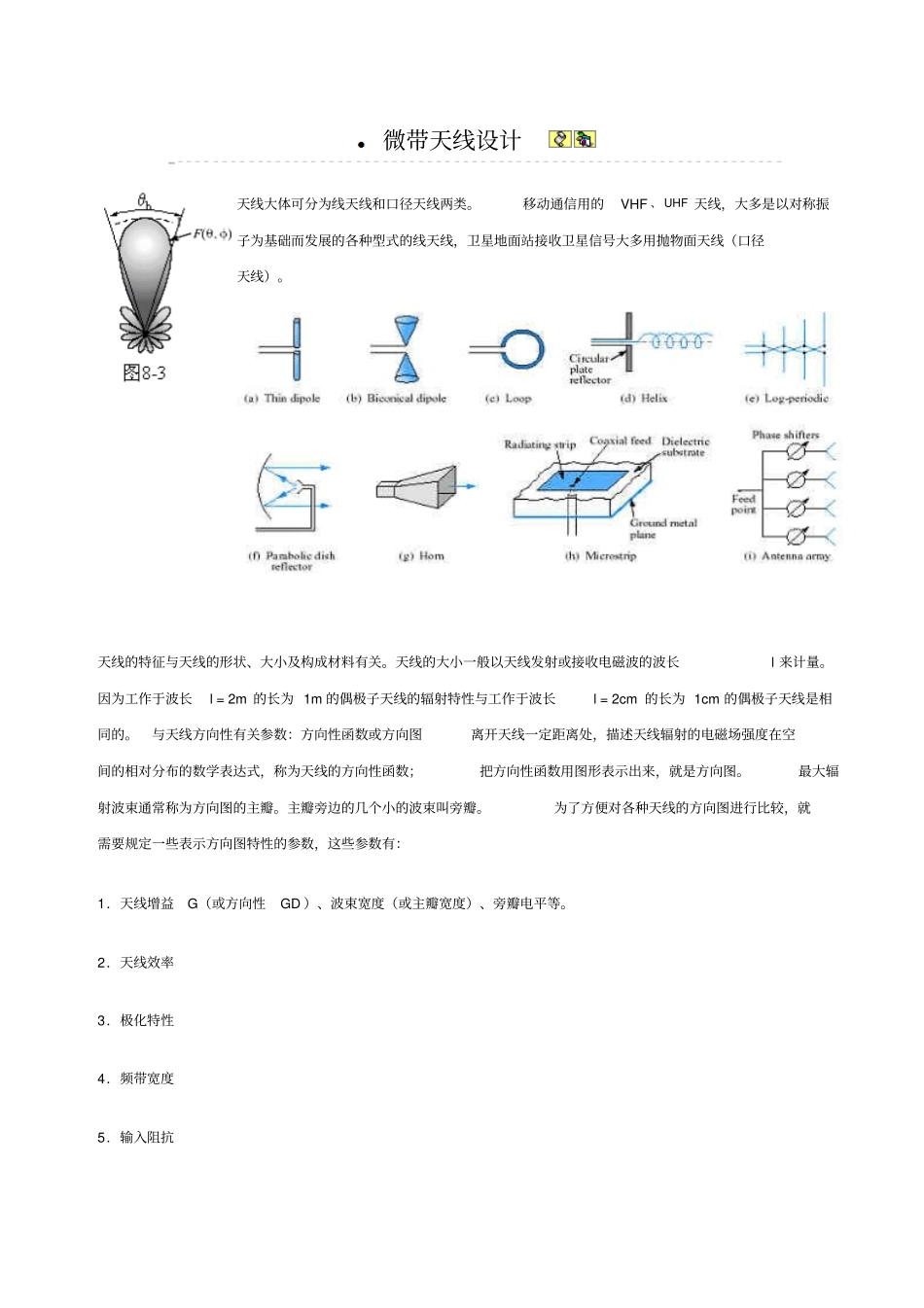

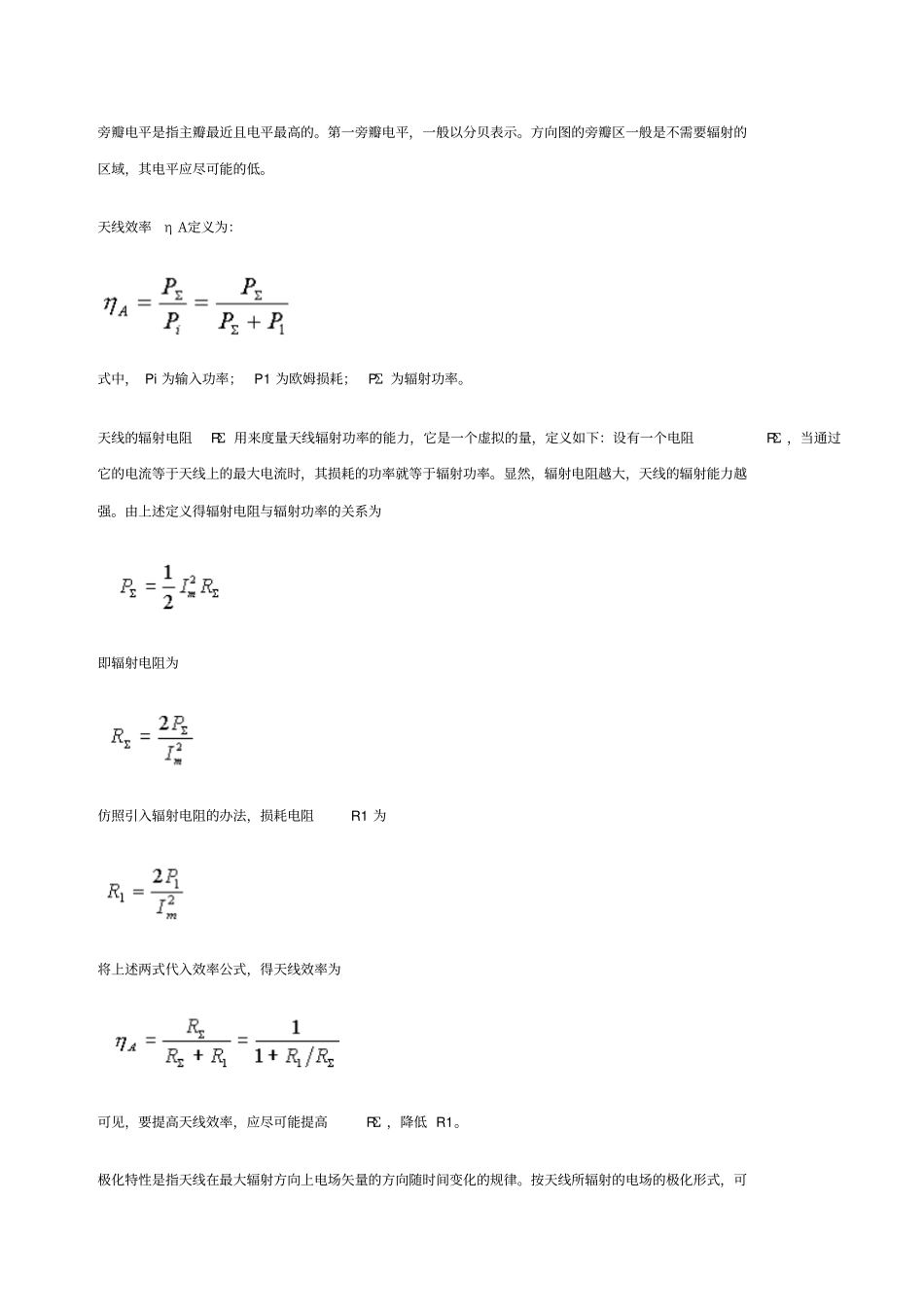

微带天线设计天线大体可分为线天线和口径天线两类。移动通信用的VHF 、 UHF 天线，大多是以对称振子为基础而发展的各种型式的线天线，卫星地面站接收卫星信号大多用抛物面天线（口径天线）。天线的特征与天线的形状、大小及构成材料有关。天线的大小一般以天线发射或接收电磁波的波长l 来计量。因为工作于波长l = 2m 的长为 1m 的偶极子天线的辐射特性与工作于波长l = 2cm 的长为 1cm 的偶极子天线是相同的。与天线方向性有关参数：方向性函数或方向图离开天线一定距离处，描述天线辐射的电磁场强度在空间的相对分布的数学表达式，称为天线的方向性函数；把方向性函数用图形表示出来，就是方向图。最大辐射波束通常称为方向图的主瓣。主瓣旁边的几个小的波束叫旁瓣。为了方便对各种天线的方向图进行比较，就需要规定一些表示方向图特性的参数，这些参数有：1．天线增益G（或方向性GD ）、波束宽度（或主瓣宽度）、旁瓣电平等。2．天线效率3．极化特性4．频带宽度5．输入阻抗天线增益是在波阵面某一给定方向天线辐射强度的量度。它是被研究天线在最大辐射方向的辐射强度与被研究天线具有同等输入功率的各向同性天线在同一点所产生的最大辐射强度之比。天线方向性GD 与天线增益G 类似但与天线增益定义略有不同。因为天线总有损耗，天线辐射功率比馈入功率总要小一些，所以天线增益总要比天线方向性小一些。理想天线能把全部馈入天线的功率限制在某一立体角Ω B 内辐射出去，且在Ω B 立体角内均匀分布。这种情况下天线增益与天线方向性相等。理想的天线辐射波束立体角Ω B 及波束宽度θ B实际天线的辐射功率有时并不限制在一个波束中，在一个波束内也非均匀分布。在波束中心辐射强度最大，偏离波束中心，辐射强度减小。辐射强度减小到3db 时的立体角即定义为Ω B。波束宽度θ B与立体角Ω B 关系为旁瓣电平旁瓣电平是指主瓣最近且电平最高的。第一旁瓣电平，一般以分贝表示。方向图的旁瓣区一般是不需要辐射的区域，其电平应尽可能的低。天线效率η A定义为：式中， Pi 为输入功率；P1 为欧姆损耗；PΣ 为辐射功率。天线的辐射电阻RΣ 用来度量天线辐射功率的能力，它是一个虚拟的量，定义如下：设有一个电阻RΣ ，当通过它的电流等于天线上的最大电流时，其损耗的功率就等于辐射功率。显然，辐射电阻越大，天线的辐射能力越强。由上述定义得辐射电阻与辐射功率的关系为即辐射电阻为仿照引入辐射电阻的办法，损...
