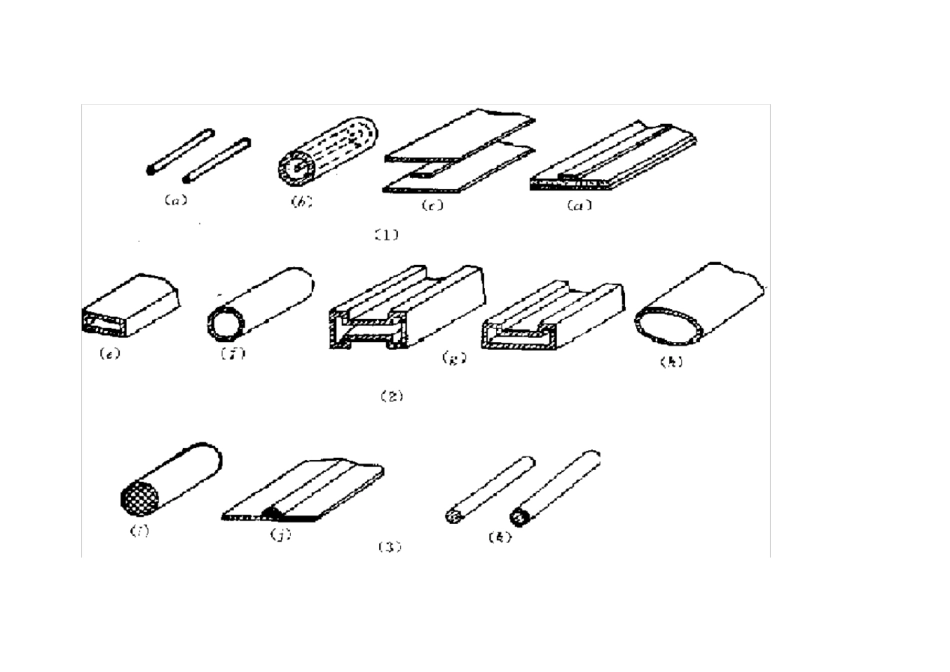

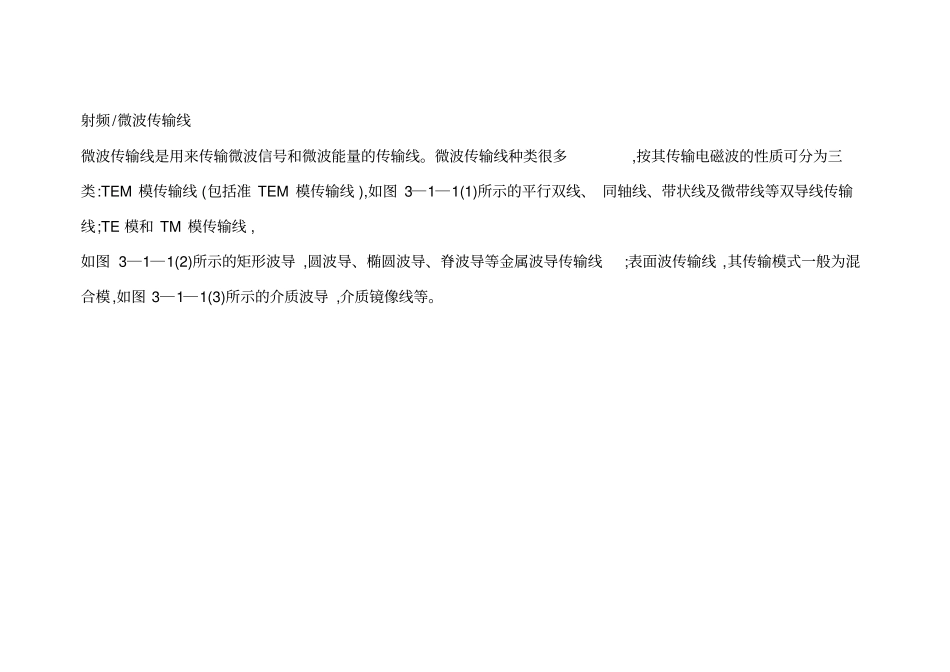

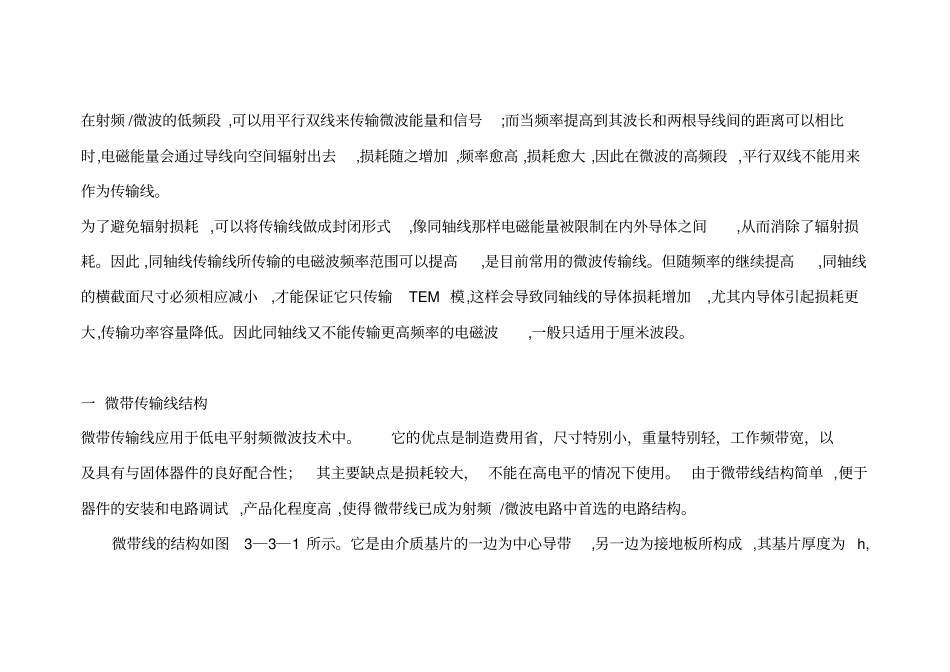

射频/微波传输线微波传输线是用来传输微波信号和微波能量的传输线。微波传输线种类很多,按其传输电磁波的性质可分为三类:TEM 模传输线 (包括准 TEM 模传输线 ),如图 3―1―1(1)所示的平行双线、 同轴线、带状线及微带线等双导线传输线;TE 模和 TM 模传输线 , 如图 3―1―1(2)所示的矩形波导 ,圆波导、椭圆波导、脊波导等金属波导传输线;表面波传输线 ,其传输模式一般为混合模,如图 3―1―1(3)所示的介质波导 ,介质镜像线等。在射频 /微波的低频段 ,可以用平行双线来传输微波能量和信号;而当频率提高到其波长和两根导线间的距离可以相比时,电磁能量会通过导线向空间辐射出去,损耗随之增加 ,频率愈高 ,损耗愈大 ,因此在微波的高频段 ,平行双线不能用来作为传输线。为了避免辐射损耗 ,可以将传输线做成封闭形式,像同轴线那样电磁能量被限制在内外导体之间,从而消除了辐射损耗。因此 ,同轴线传输线所传输的电磁波频率范围可以提高,是目前常用的微波传输线。但随频率的继续提高,同轴线的横截面尺寸必须相应减小,才能保证它只传输TEM 模,这样会导致同轴线的导体损耗增加,尤其内导体引起损耗更大,传输功率容量降低。因此同轴线又不能传输更高频率的电磁波,一般只适用于厘米波段。一 微带传输线结构微带传输线应用于低电平射频微波技术中。它的优点是制造费用省，尺寸特别小，重量特别轻，工作频带宽，以及具有与固体器件的良好配合性；其主要缺点是损耗较大， 不能在高电平的情况下使用。 由于微带线结构简单 ,便于器件的安装和电路调试 ,产品化程度高 ,使得微带线已成为射频 /微波电路中首选的电路结构。微带线的结构如图3―3―1 所示。它是由介质基片的一边为中心导带,另一边为接地板所构成 ,其基片厚度为h,中心导带的宽度为w。其制作工艺是先将基片(最常用的是氧化铝 )研磨、抛光和清洗 ,然后放在真空镀膜机中形成一层铬-金层,再利用光刻技术制成所需要的电路,最后采用电镀的办法加厚金属层的厚度,并装接上所需要的有源器件和其它元件 ,形成微带电路。图 3-3-1 微带线的横截面结构示意图二 微带线中的主模严格地讲，微带线属于非均匀介质系统，在非均匀介质的结构中不存在TEM 模，也不存在纯TE 模或纯 TM 模，而是 TE 模和 TM 模的混合模。微带线可以看成是由平行双导线演变来的，假设在无限均匀介质中有一平行双导线线上传输的主模是纯TEM 模，如果在两导线间的中心对称面上放置一个极薄的理想的导...
