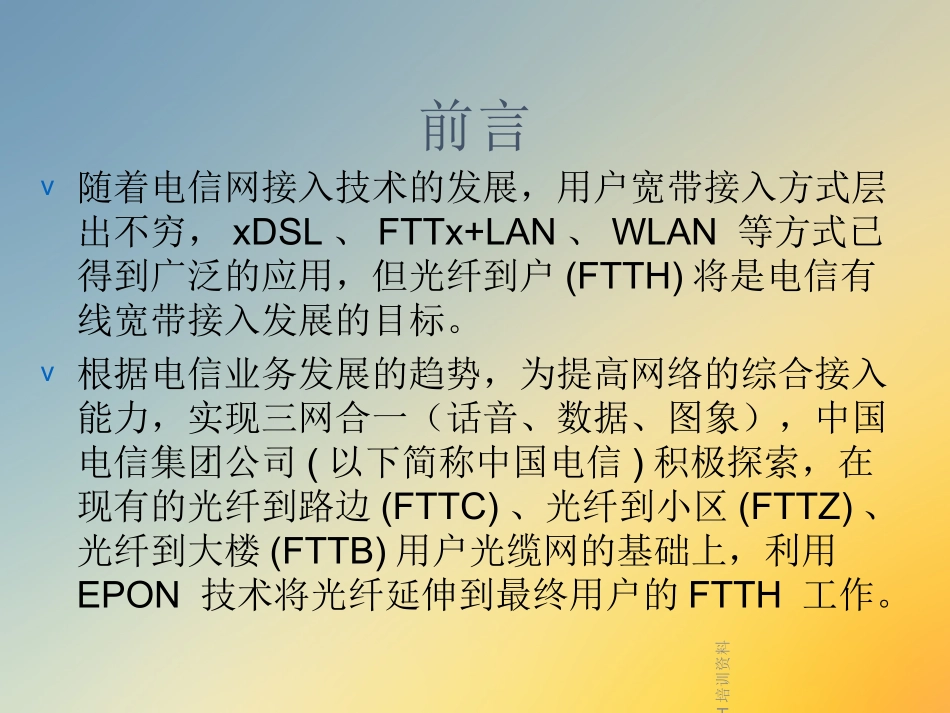

24/10/19FTTH培训资料FTTH培训资料24/10/19FTTH培训资料21、FTTH前言及基本情况了解2、FTTH规划思路3、FTTH规划模型4、FTTH室内布线方案目录24/10/19FTTH培训资料前言v随着电信网接入技术的发展,用户宽带接入方式层出不穷,xDSL、FTTx+LAN、WLAN等方式已得到广泛的应用,但光纤到户(FTTH)将是电信有线宽带接入发展的目标。v根据电信业务发展的趋势,为提高网络的综合接入能力,实现三网合一(话音、数据、图象),中国电信集团公司(以下简称中国电信)积极探索,在现有的光纤到路边(FTTC)、光纤到小区(FTTZ)、光纤到大楼(FTTB)用户光缆网的基础上,利用EPON技术将光纤延伸到最终用户的FTTH工作。24/10/19FTTH培训资料政策及外部环境v2009年5月国务院下发《关于2009年深化经济体制改革工作意见》,推动‘三网融合’取得实质性进展。v2010年1月13日,温总理召开国务院常务会议,加快决定推进电信网、广播电视网和互联网三网融合并给予政策支持。阶段性目标为:2010年至2012年重点开展广电和电信业务双向进入试点;2013年至2015年,总结推广试点经验,全面实现三网融合发展,普及应用融合业务,基本形成适度竞争的网络产业格局。v对电信而言,三网融合是继2009年全业务运营之后面临的又一巨大机遇和挑战,ITV、高速宽带上网、VOIP正是为了应对这一历史机遇而推出的新型业务。24/10/19FTTH培训资料术语和定义v1)无源光网络:由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络,简称PON。v2)无源光网络系统:由光线路终端OLT、无源光网络PON(或光分配网ODN)、光网路单元ONU组成的信号传输系统,简称PON系统。根据采用的信号传输格式可简称xPON,如APON、BPON、EPON和GPON等。v3)光分配网:是无源光网络的另一种称呼,由馈线光缆、光分路器、支线光缆组成的点对多点的光分配网络,简称ODN。v4)冷接子:一种通过机械方式快速实现裸光纤对接的光纤接续器件。v5)光分路器:一种可以将一路光信号分成多路光信号以及完成相反过程的无源器件,简称OBD。24/10/19FTTH培训资料术语和定义v6)光分路箱(框):专门为安装光分路器设计制作的箱体或机框,内部包含光纤熔接盘和光纤活动连接器等配件,具有一定的防尘功能。箱式可分成落地安装式或挂墙安装式,机框式可安装在标准19英寸机架上。v7)A86接线盒/A86面板:一种长和宽均为86mm的通用墙式出线装置,由接线盒和面板组成。v8)综合信息箱:安装在最终用户处,具有电话、数据、有线电视等网络综合接线功能的有源信息分配箱。v9)皮线光缆:是一种采用小弯曲半径光纤,具有低烟无卤阻燃特性外护套的非金属光缆,适用于室内暗管、线槽、钉固等敷设方式。24/10/19FTTH培训资料缩略语vFTTC(FibertotheCurb)光纤到路边vFTTB(FibertotheBuilding)光纤到楼vFTTO(FibertotheOffice)光纤到办公室vFTTH(FibertotheHome)光纤到户vOBD(Opticalbranchingdevice)光分路器vODN(Opticaldistributionnetwork)光配线网vOLT(Opticallineterminal)光线路终端vONU(Opticalnetworkunit)光网络单元vPON(Passiveopticalnetwork)无源光网络vPOTS(Plainoldtelephoneservice)普通电话业务vEPON(EthernetPassiveOpticalNetwork)基于以太网方式的无源光网络24/10/19FTTH培训资料81、FTTH前言及基本情况了解2、FTTH规划思路3、FTTH规划模型4、FTTH室内布线方案目录24/10/19FTTH培训资料92、FTTH规划思路ODNODFOLT机楼宽带网语音网iTV电脑电视电话FTTHEPON网络分为三大部分:OLT:负责汇聚各种业务,并送入上层业务网ODN:光分配网络,实现光缆延伸至用户,主要包括:光缆、分纤设备分光器、入户光缆ONU:负责话音、宽带、iTV等业务复用和解复用FTTHEPON网络分为三大部分:OLT:负责汇聚各种业务,并送入上层业务网ODN:光分配网络,实现光缆延伸至用户,主要包括:光缆、分纤设备分光器、入户光缆ONU:负责话音、宽带、iTV等业务复用和解复用光缆交接箱分光器整体示意图:24/10/19FTTH培训资料102、FTTH规划思路OLT-ONU网络示意图:24/10/19FTTH培训资料112、FTTH规划思路OLT规划原则:OLT布点原则:大容量、少局所优选电信机楼次选小区简易设...
