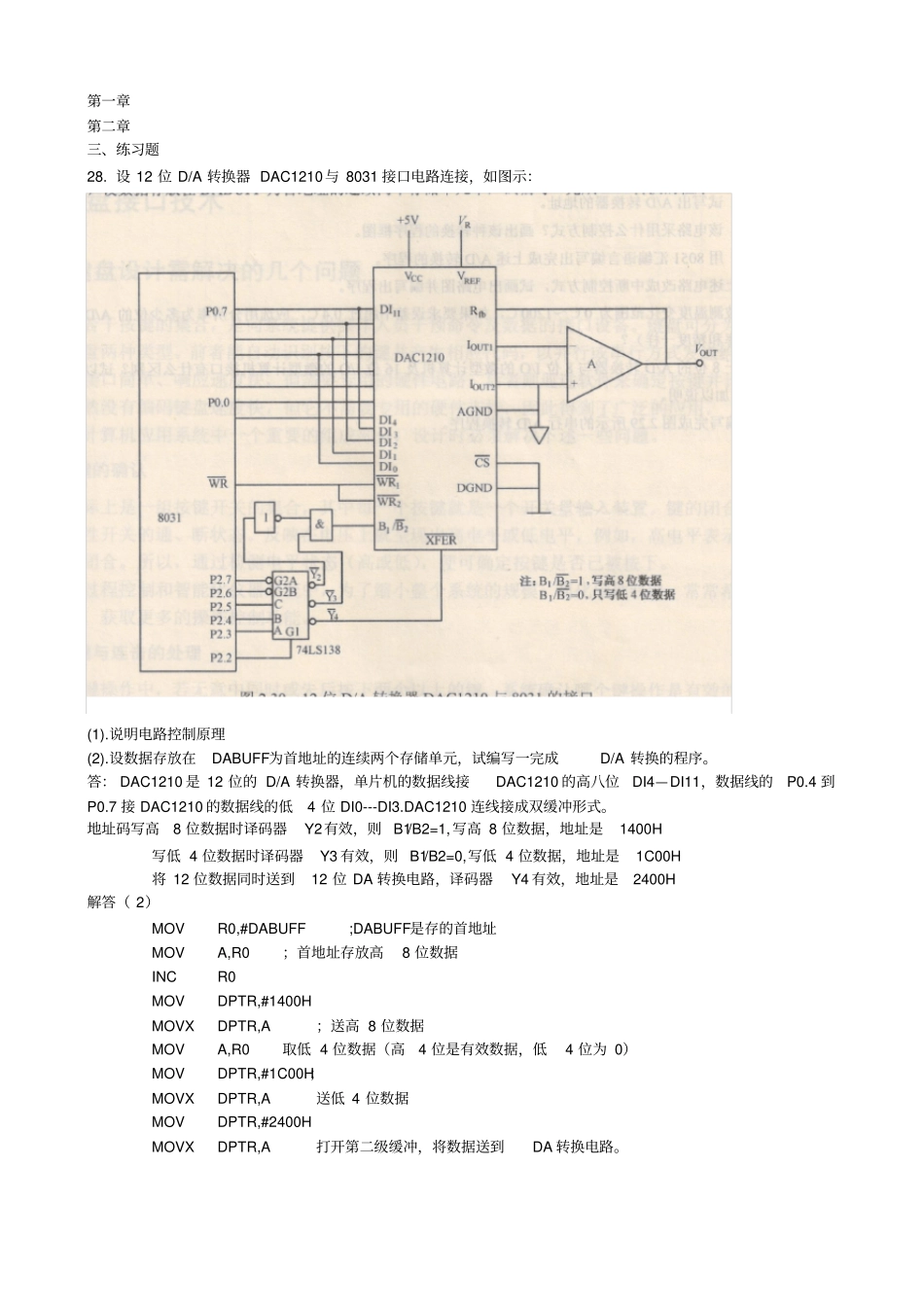

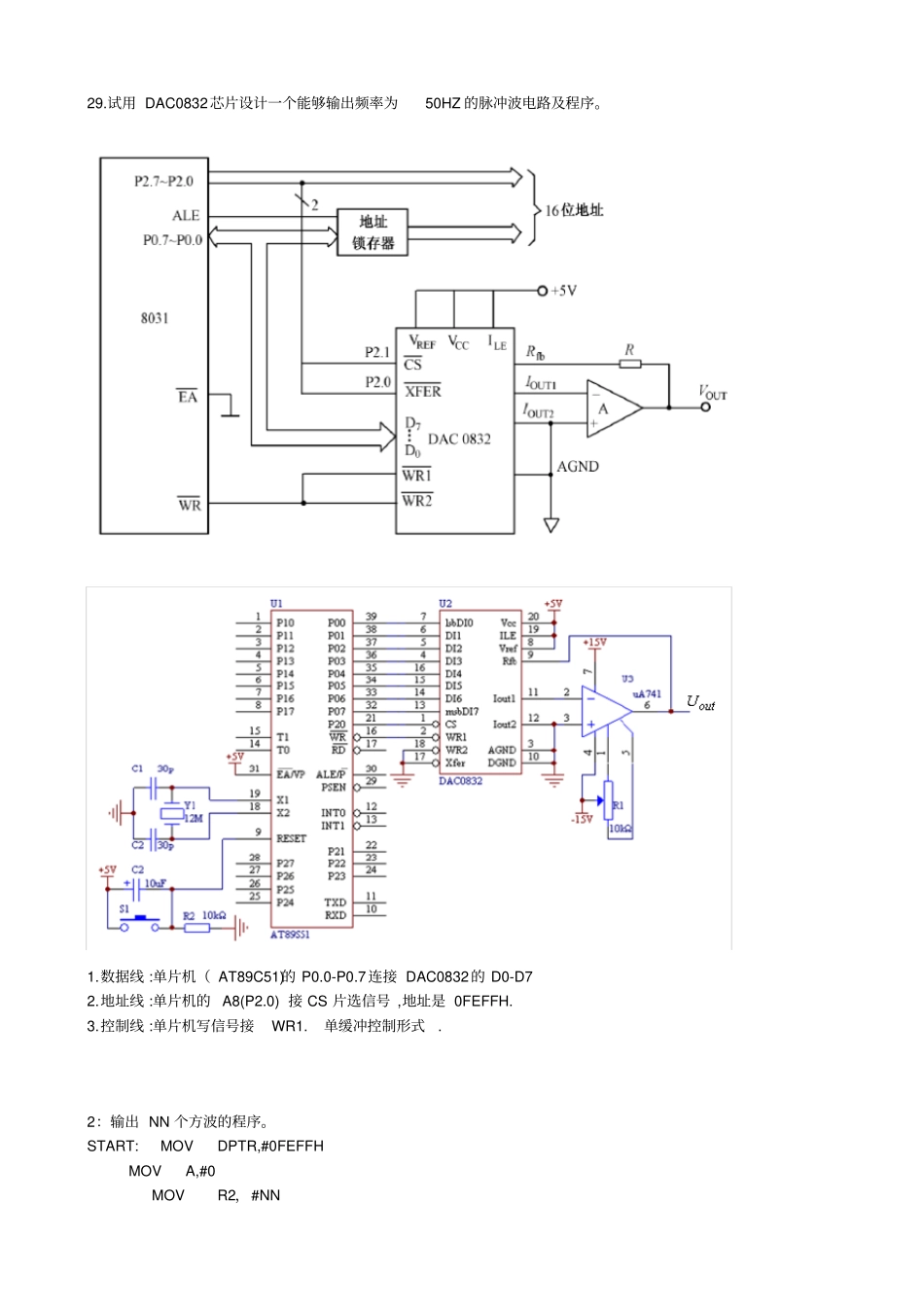

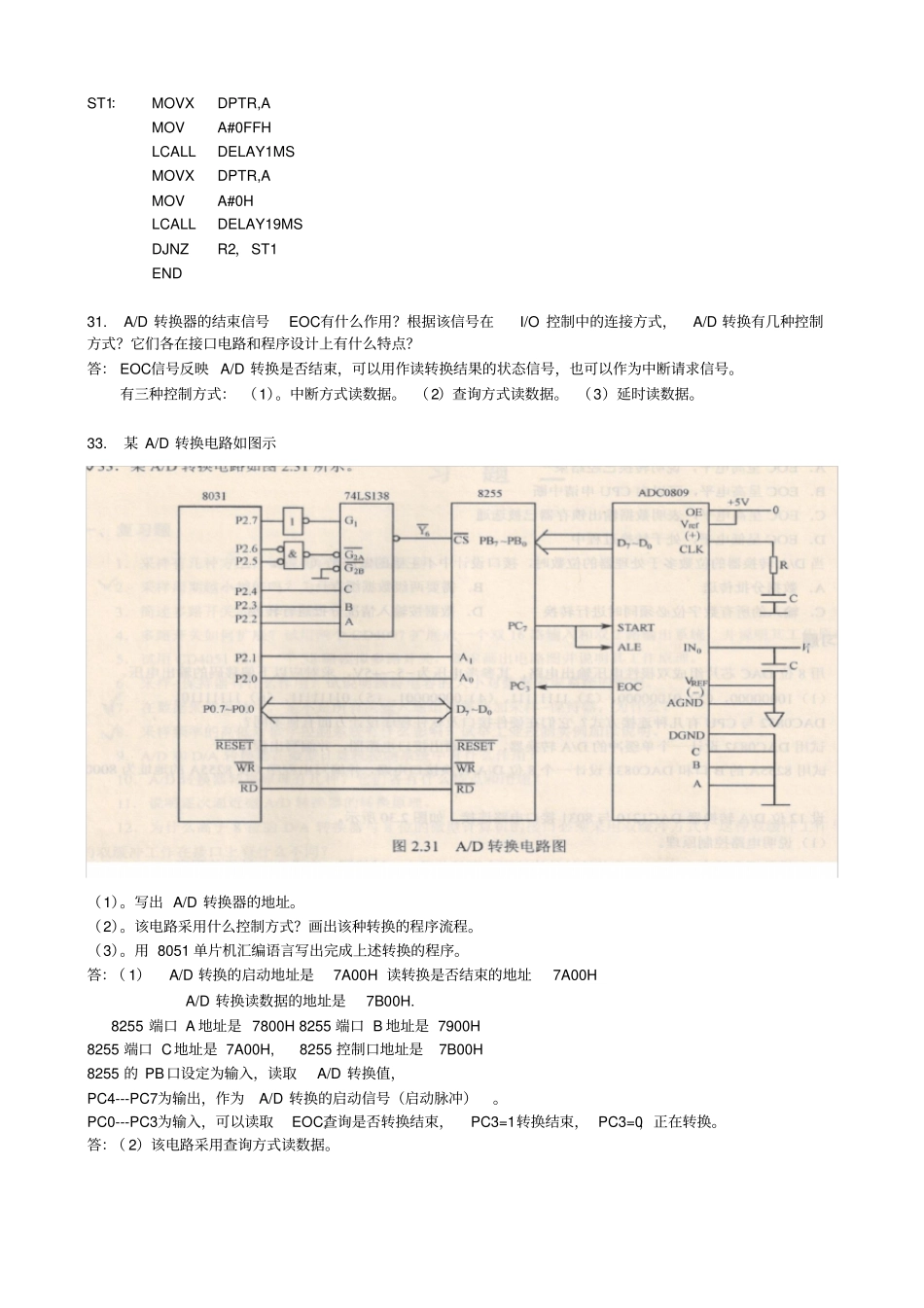

第一章第二章三、练习题28. 设 12 位 D/A 转换器 DAC1210与 8031 接口电路连接，如图示：(1).说明电路控制原理(2).设数据存放在DABUFF为首地址的连续两个存储单元，试编写一完成D/A 转换的程序。答： DAC1210 是 12 位的 D/A 转换器，单片机的数据线接DAC1210 的高八位DI4—DI11，数据线的P0.4 到P0.7 接 DAC1210 的数据线的低4 位 DI0---DI3.DAC1210 连线接成双缓冲形式。地址码写高8 位数据时译码器Y2有效，则 B1/B2=1,写高 8 位数据，地址是1400H 写低 4 位数据时译码器Y3 有效，则 B1/B2=0,写低 4 位数据，地址是1C00H 将 12 位数据同时送到12 位 DA 转换电路，译码器Y4 有效，地址是2400H 解答（ 2）MOV R0,#DABUFF ;DABUFF是存的首地址MOV A,R0 ；首地址存放高8 位数据INC R0 MOV DPTR,#1400H MOVX DPTR,A ；送高 8 位数据MOV A,R0 取低 4 位数据（高4 位是有效数据，低4 位为 0）MOV DPTR,#1C00H；MOVX DPTR,A 送低 4 位数据MOV DPTR,#2400H MOVX DPTR,A 打开第二级缓冲，将数据送到DA 转换电路。29.试用 DAC0832芯片设计一个能够输出频率为50HZ 的脉冲波电路及程序。1.数据线 :单片机（ AT89C51)的 P0.0-P0.7 连接 DAC0832的 D0-D7 2.地址线 :单片机的 A8(P2.0) 接 CS 片选信号 ,地址是 0FEFFH. 3.控制线 :单片机写信号接WR1. 单缓冲控制形式. 2：输出 NN 个方波的程序。START: MOV DPTR,#0FEFFH MOV A,#0 MOV R2，#NN ST1：MOVX DPTR,A MOV A#0FFH LCALL DELAY1MS MOVX DPTR,A MOV A#0H LCALL DELAY19MS DJNZ R2，ST1 END 31. A/D 转换器的结束信号EOC有什么作用？根据该信号在I/O 控制中的连接方式，A/D 转换有几种控制方式？它们各在接口电路和程序设计上有什么特点？答： EOC信号反映 A/D 转换是否结束，可以用作读转换结果的状态信号，也可以作为中断请求信号。有三种控制方式： （1）。中断方式读数据。 （2）查询方式读数据。 （3）延时读数据。33. 某 A/D 转换电路如图示（1）。写出 A/D 转换器的地址。（2）。该电路采用什么控制方式？画出该种转换的程序流程。（3）。用 8051 单片机汇编语言写出完成上述转换的程序。答：（ 1）A/D 转换的启动地址是7A00H 读转换是否结束的地址7A00H A/D 转换读数据的地址是7B00H. 8255 端口 A 地址是 7800H 8255 端口 B 地址是 7900H...
