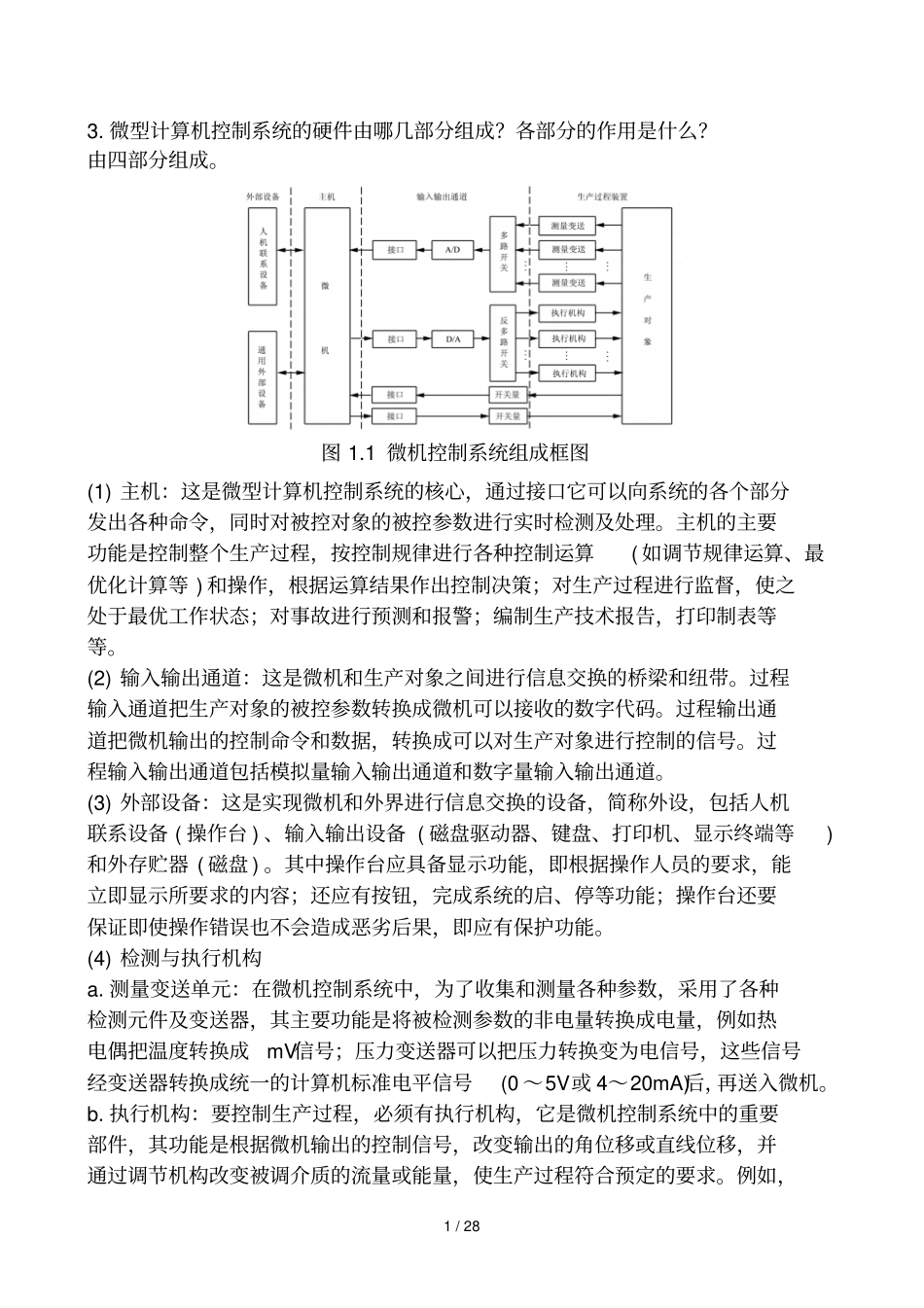

1 / 28 3. 微型计算机控制系统的硬件由哪几部分组成?各部分的作用是什么?由四部分组成。图 1.1 微机控制系统组成框图(1) 主机:这是微型计算机控制系统的核心,通过接口它可以向系统的各个部分发出各种命令,同时对被控对象的被控参数进行实时检测及处理。主机的主要功能是控制整个生产过程,按控制规律进行各种控制运算( 如调节规律运算、最优化计算等 ) 和操作,根据运算结果作出控制决策;对生产过程进行监督,使之处于最优工作状态;对事故进行预测和报警;编制生产技术报告,打印制表等等。(2) 输入输出通道:这是微机和生产对象之间进行信息交换的桥梁和纽带。过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。过程输出通道把微机输出的控制命令和数据,转换成可以对生产对象进行控制的信号。过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。(3) 外部设备:这是实现微机和外界进行信息交换的设备,简称外设,包括人机联系设备 ( 操作台 ) 、输入输出设备 ( 磁盘驱动器、键盘、打印机、显示终端等)和外存贮器 ( 磁盘 ) 。其中操作台应具备显示功能,即根据操作人员的要求,能立即显示所要求的内容;还应有按钮,完成系统的启、停等功能;操作台还要保证即使操作错误也不会造成恶劣后果,即应有保护功能。(4) 检测与执行机构a. 测量变送单元:在微机控制系统中,为了收集和测量各种参数,采用了各种检测元件及变送器,其主要功能是将被检测参数的非电量转换成电量,例如热电偶把温度转换成mV信号;压力变送器可以把压力转换变为电信号,这些信号经变送器转换成统一的计算机标准电平信号(0 ~5V或 4~20mA)后,再送入微机。b. 执行机构:要控制生产过程,必须有执行机构,它是微机控制系统中的重要部件,其功能是根据微机输出的控制信号,改变输出的角位移或直线位移,并通过调节机构改变被调介质的流量或能量,使生产过程符合预定的要求。例如,2 / 28 在温度控制系统中,微机根据温度的误差计算出相应的控制量,输出给执行机构( 调节阀 ) 来控制进入加热炉的煤气( 或油) 量以实现预期的温度值。常用的执行机构有电动、液动和气动等控制形式,也有的采用马达、步进电机及可控硅元件等进行控制。6. 操作指导、 DDC和 SCC系统工作原理如何?它们之间有何区别和联系?(1) 操作指导控制系统:在操作指导控制系统中,计算机的输出不直接作用于生产对象,属于开环控制结构。...
