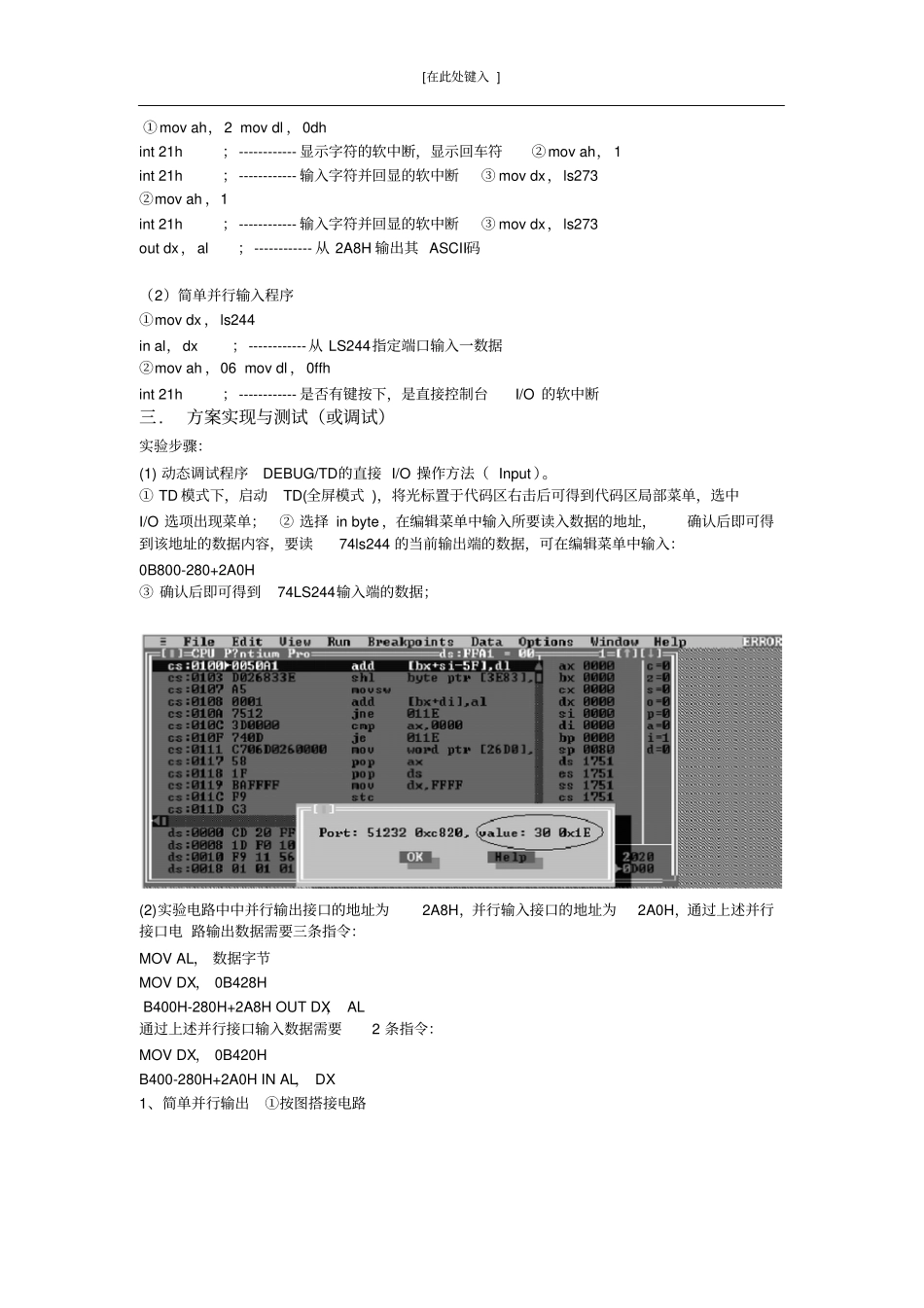

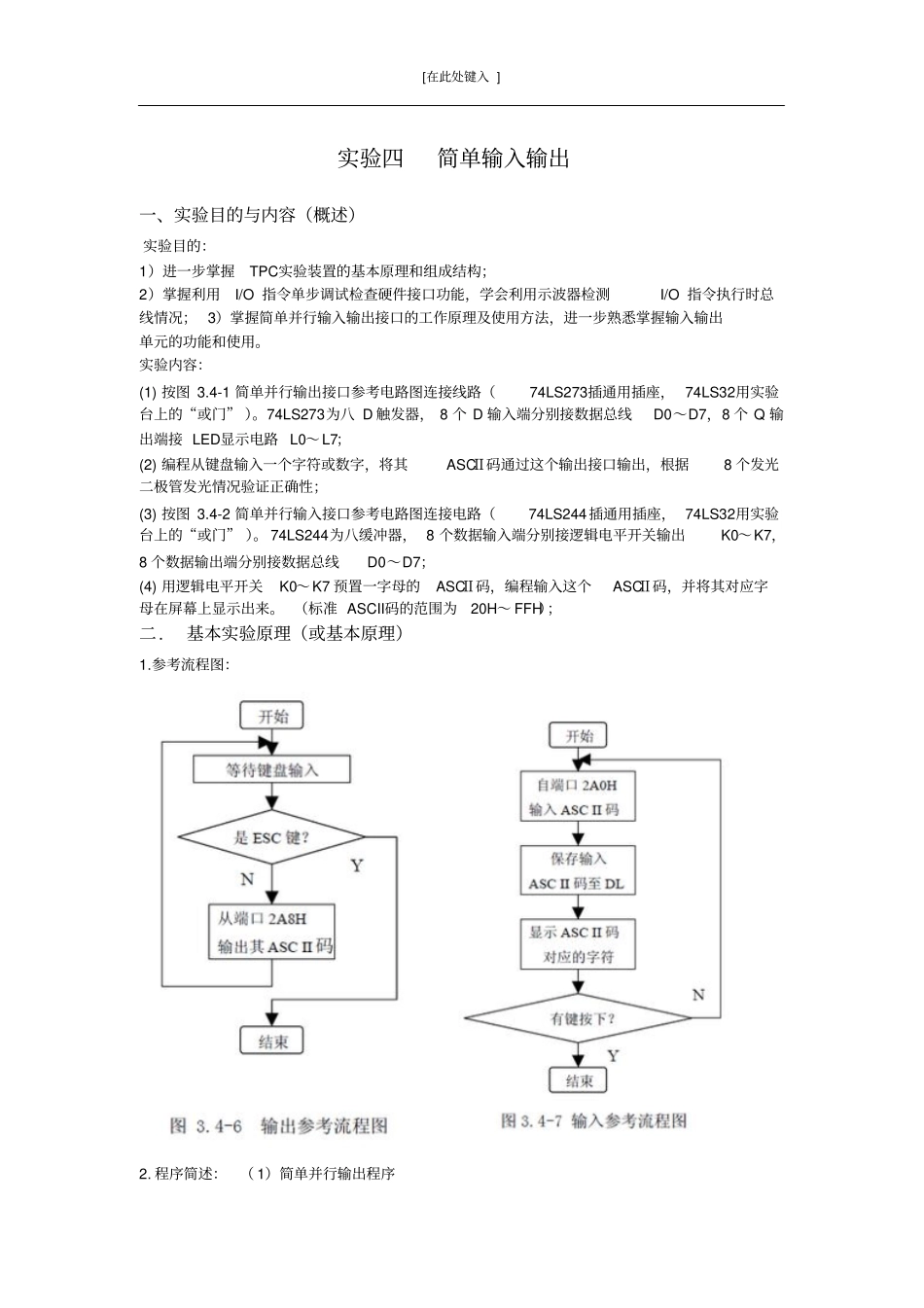

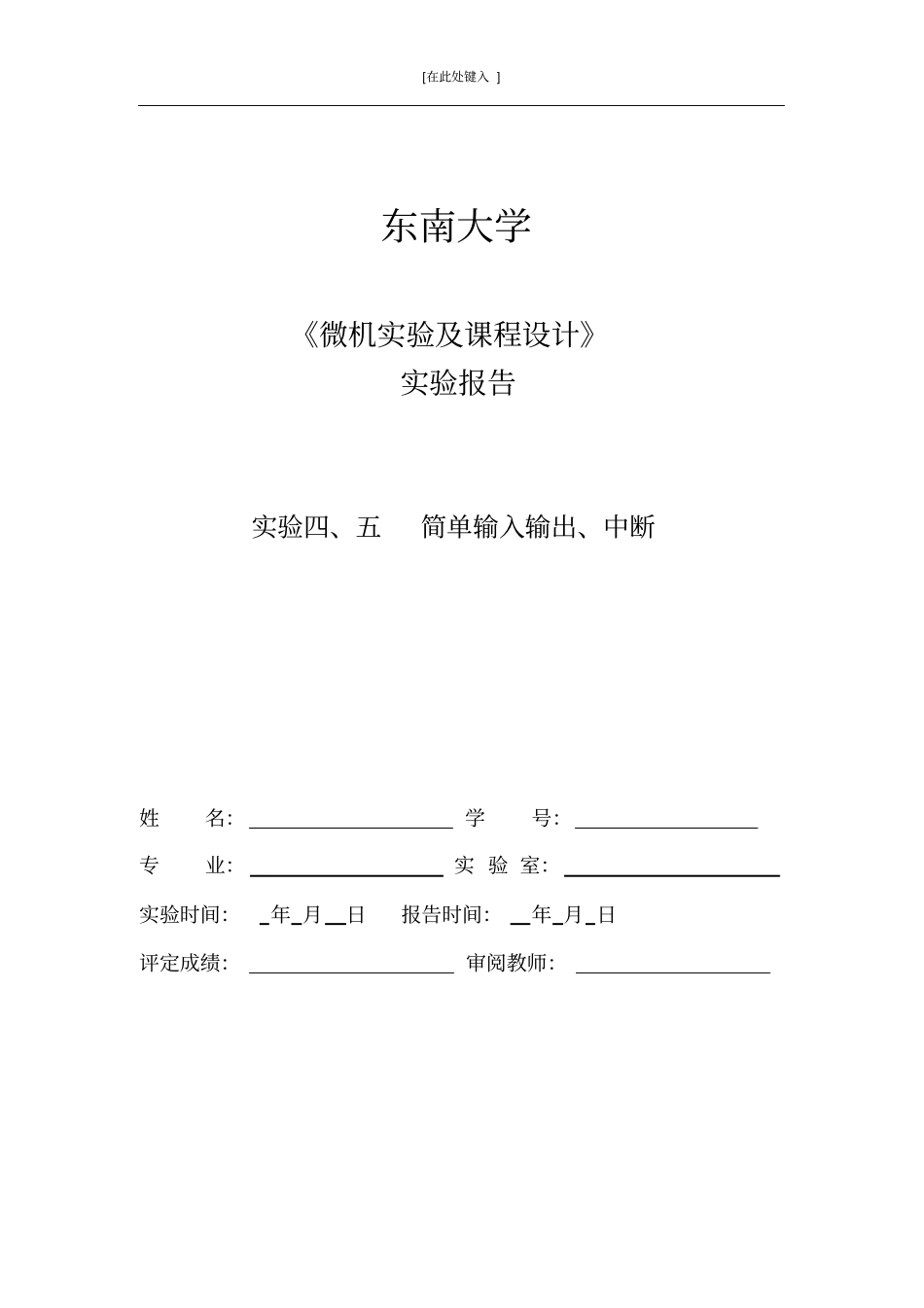

[在此处键入 ] 东南大学《微机实验及课程设计》实验报告实验四、五简单输入输出、中断姓名：学号：专业：实 验 室：实验时间：年 月日报告时间：年 月 日评定成绩：审阅教师：[在此处键入 ] 实验四简单输入输出一、实验目的与内容（概述）实验目的：1）进一步掌握TPC实验装置的基本原理和组成结构；2）掌握利用I/O 指令单步调试检查硬件接口功能，学会利用示波器检测I/O 指令执行时总线情况； 3）掌握简单并行输入输出接口的工作原理及使用方法，进一步熟悉掌握输入输出单元的功能和使用。实验内容：(1) 按图 3.4-1 简单并行输出接口参考电路图连接线路（74LS273 插通用插座， 74LS32 用实验台上的“或门” ）。74LS273 为八 D 触发器， 8 个 D 输入端分别接数据总线D0～D7，8 个 Q 输出端接 LED 显示电路 L0～L7；(2) 编程从键盘输入一个字符或数字，将其ASCⅡ码通过这个输出接口输出，根据8 个发光二极管发光情况验证正确性；(3) 按图 3.4-2 简单并行输入接口参考电路图连接电路（74LS244 插通用插座， 74LS32 用实验台上的“或门” ）。 74LS244 为八缓冲器， 8 个数据输入端分别接逻辑电平开关输出K0～K7，8 个数据输出端分别接数据总线D0～D7；(4) 用逻辑电平开关K0～K7 预置一字母的ASCⅡ码，编程输入这个ASCⅡ码，并将其对应字母在屏幕上显示出来。 （标准 ASCII 码的范围为20H～ FFH）；二. 基本实验原理（或基本原理）1.参考流程图：2. 程序简述：（ 1）简单并行输出程序[在此处键入 ] ①mov ah，2 mov dl ，0dh int 21h ；------------ 显示字符的软中断，显示回车符②mov ah， 1 int 21h ；------------ 输入字符并回显的软中断③ mov dx，ls273 ②mov ah ，1 int 21h ；------------ 输入字符并回显的软中断③ mov dx，ls273 out dx，al ；------------ 从 2A8H 输出其 ASCII 码（2）简单并行输入程序①mov dx ，ls244 in al，dx ；------------从 LS244 指定端口输入一数据②mov ah ，06 mov dl ，0ffh int 21h ；------------ 是否有键按下，是直接控制台I/O 的软中断三. 方案实现与测试（或调试）实验步骤：(1) 动态调试程序DEBUG/TD 的直接 I/O 操作方法（ Input ）。① TD 模式下，启动TD(全屏模式 )，将光标置于代码区右击后可得到代码区局部菜单，选中I/O 选项出现菜单；② 选择 in byte ，在编辑...
