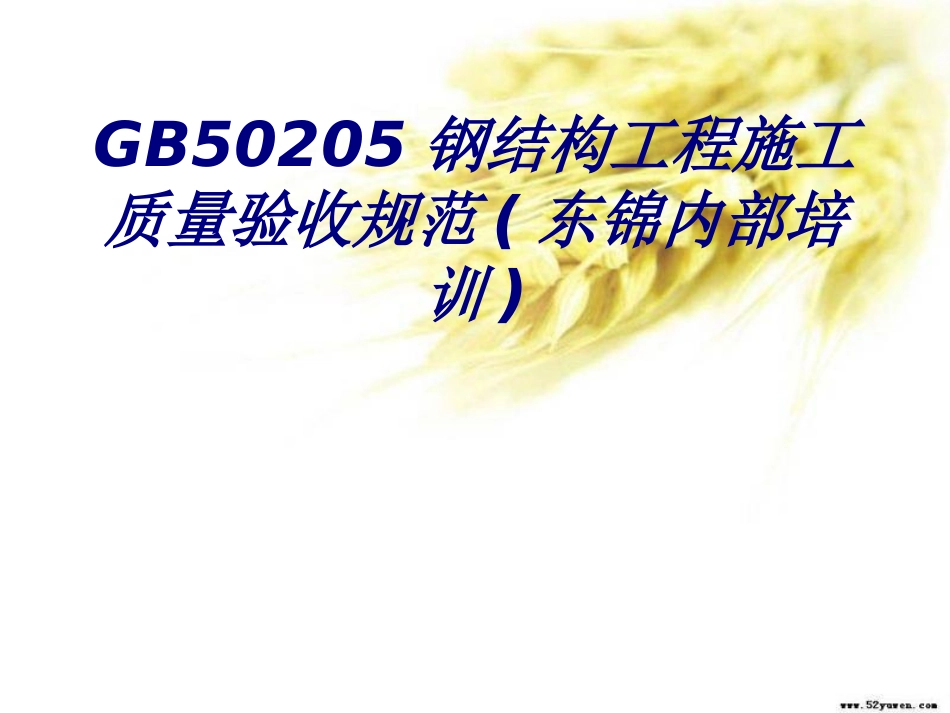

GB50205钢结构工程施工质量验收规范(东锦内部培训)培训课件VIP免费

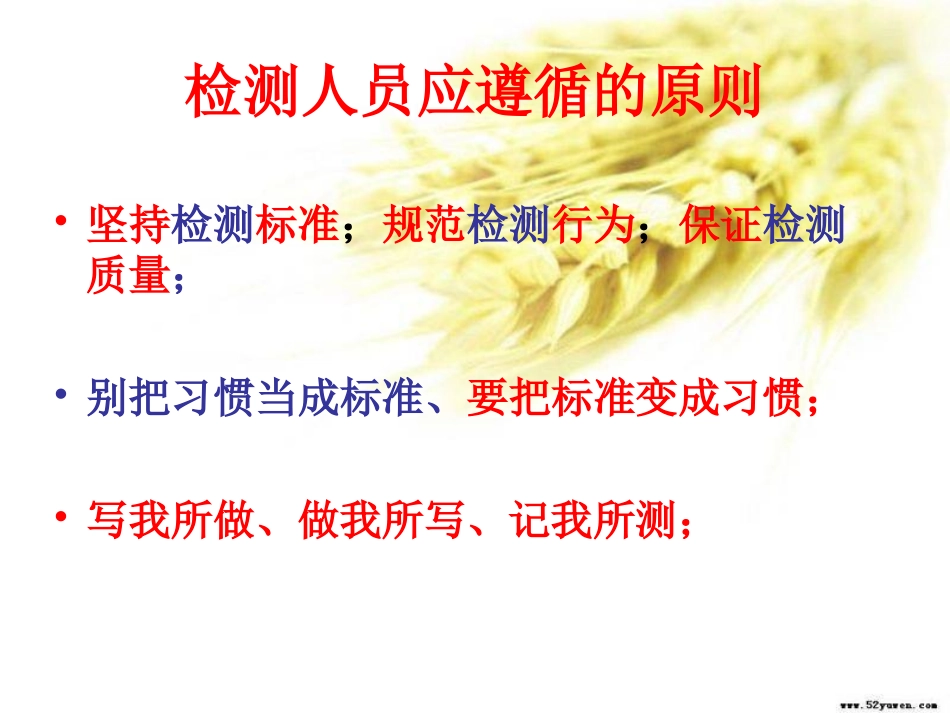

GB50205钢结构工程施工质量验收规范(东锦内部培训)检测人员应遵循的原则•坚持检测标准；规范检测行为；保证检测质量；•别把习惯当成标准、要把标准变成习惯；•写我所做、做我所写、记我所测；GB50205-2001钢结构工程施工质量验收规范GB50205-2001钢结构工程施工质量验收规范•一、基本规定•1、钢结构工程施工质量的验收，必须采用经计量检定、校准合格的计量器具。•2、一般项目其检验结果应有80%及以上的检查点(值)符合本规范合格质量标准的要求，且最大值不应超过其允许偏差值的1.2倍。GB50205-2001钢结构工程施工质量验收规范•二、原材料•（一）高强度螺栓连接副，应按包装箱配套供货，包装箱上应标明批号、规格、数量及生产日期。螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染赃物，螺纹不应损伤。•检查数量:按包装箱数抽查5%，且不应少于3箱。•检验方法:观察检查。•（二）防腐涂料和防火涂料的型号、名称、颜色及有效期应与其质量证明文件相符。开启后，不应存在结皮、结块、凝胶等现象。•检查数量:按桶数抽查5%，且不应少于3桶。•检验方法:观察检查。GB50205-2001钢结构工程施工质量验收规范•三、焊接工程•（一）焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊。•检查数量:全数检查。•检验方法:检查焊工合格证及其认可范围、有效期。•（二）一级、二级焊缝的质量等级及缺陷分级应符合表5.2.4的规定。•检查数量:全数检查。•检验方法:检查超声波或射线探伤记录。GB50205-2001钢结构工程施工质量验收规范焊缝质量等级一级二级内部缺陷超声波探伤评定等级ⅡⅢ检验等级B级B级探伤比例100％20％注：探伤比例的计数方法应按以下原则确定：(1)对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤；(2)对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不少于1条焊缝。表5.2.4一、二级焊缝质量等级及缺陷分级GB50205-2001钢结构工程施工质量验收规范•（三）焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。•检查数量:每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1处，总抽查数不应少于10处。•检验方法:观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。GB50205-2001钢结构工程施工质量验收规范•（四）二级、三级焊缝外观质量标准应符合本规范附录A中表A.0.1的规定。三级对接焊缝应按二级焊缝标准进行外观质量检验。•检查数量:每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1处，总抽查数不应少于10处。•检验方法:观察检查或使用放大镜、焊缝量规和钢尺检查。GB50205-2001钢结构工程施工质量验收规范•（五）焊缝尺寸允许偏差应符合本规范附录A中表A.0.2的规定。•检查数量:每批同类构件抽查10%，且不应少于3件；被抽查构件中，每种焊缝按条数各抽查5%，但不应少于1条；每条检查1处，总抽查数不应少于10处。•检验方法:用焊缝量规检查。GB50205-2001钢结构工程施工质量验收规范•（六）焊缝感观应达到:外形均匀、成型较好，焊道与焊道、焊道与基本金属间过渡较平滑，焊渣和飞溅物基本清除干净。•（七）焊钉焊接后应进行弯曲试验检查，其焊缝和热影响区不应有肉眼可见的裂纹。•检查数量:每批同类构件抽查10%，且不应少于10件；被抽查构件中，每件检查焊钉数量的1%，但不应少于1个。•检验方法:焊钉弯曲30°后用角尺检查和观察检查。GB50205-2001钢结构工程施工质量验收规范•四、连接•（一）永久性普通螺栓紧固应牢固、可靠，外露丝扣不应少于2扣。•检查数量:按连接节点数抽查10%，且不应少于3个。•检验方法:观察和用小锤敲击检查。•（二）自攻螺钉、钢拉铆钉、射钉等与连接钢板应紧固密贴，外观排列整齐。•检查数量:按连接节点数抽查1...
