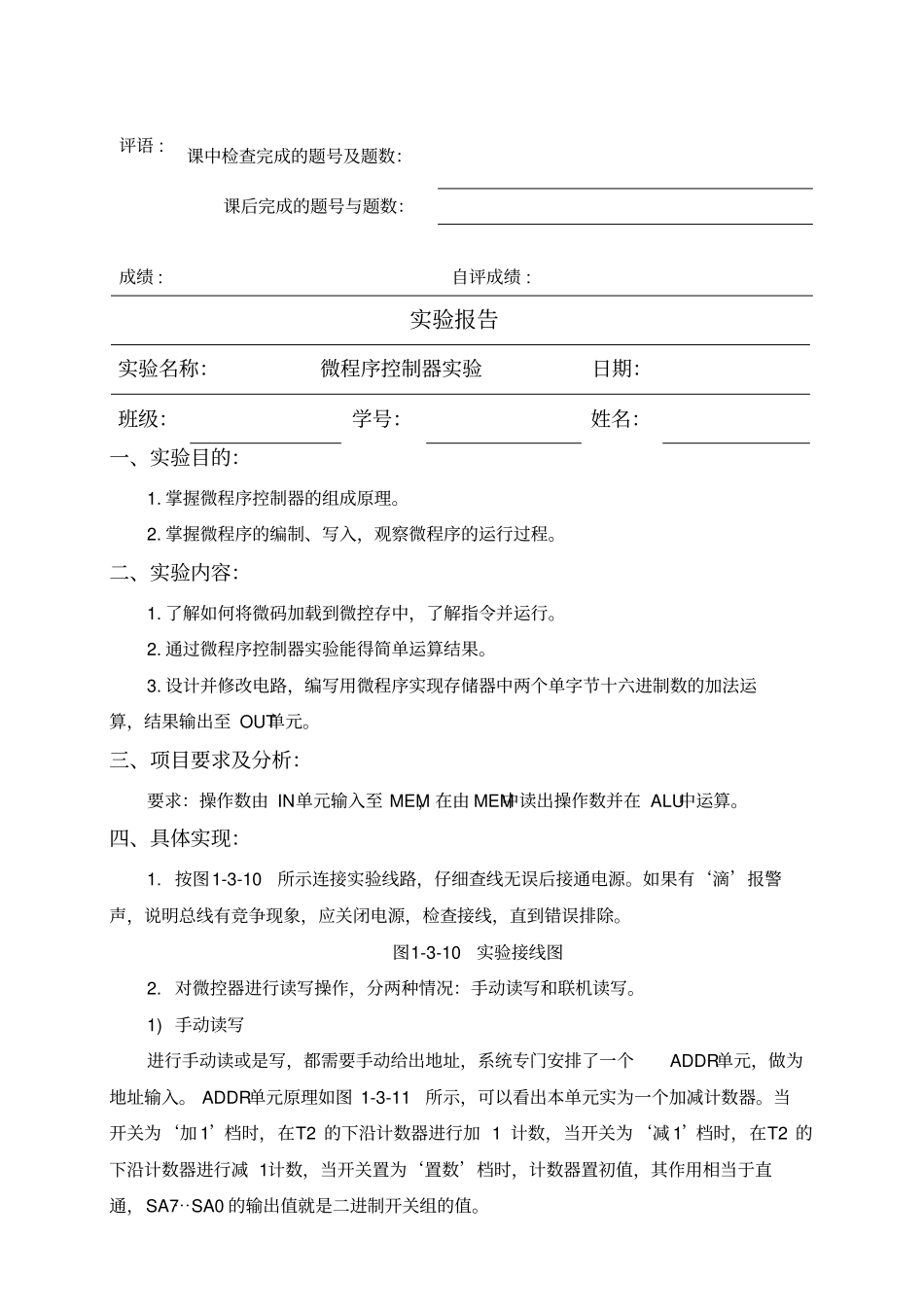

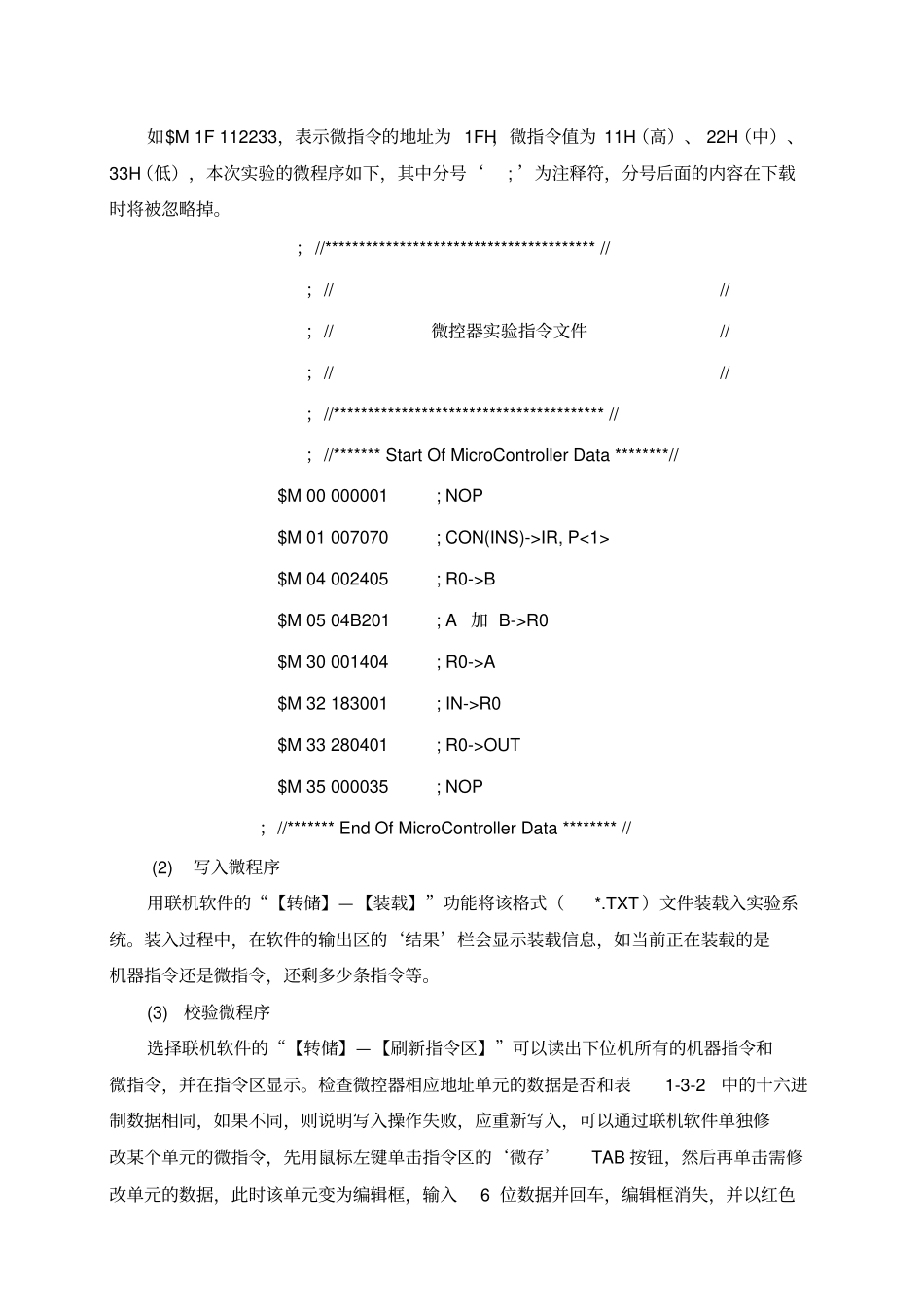

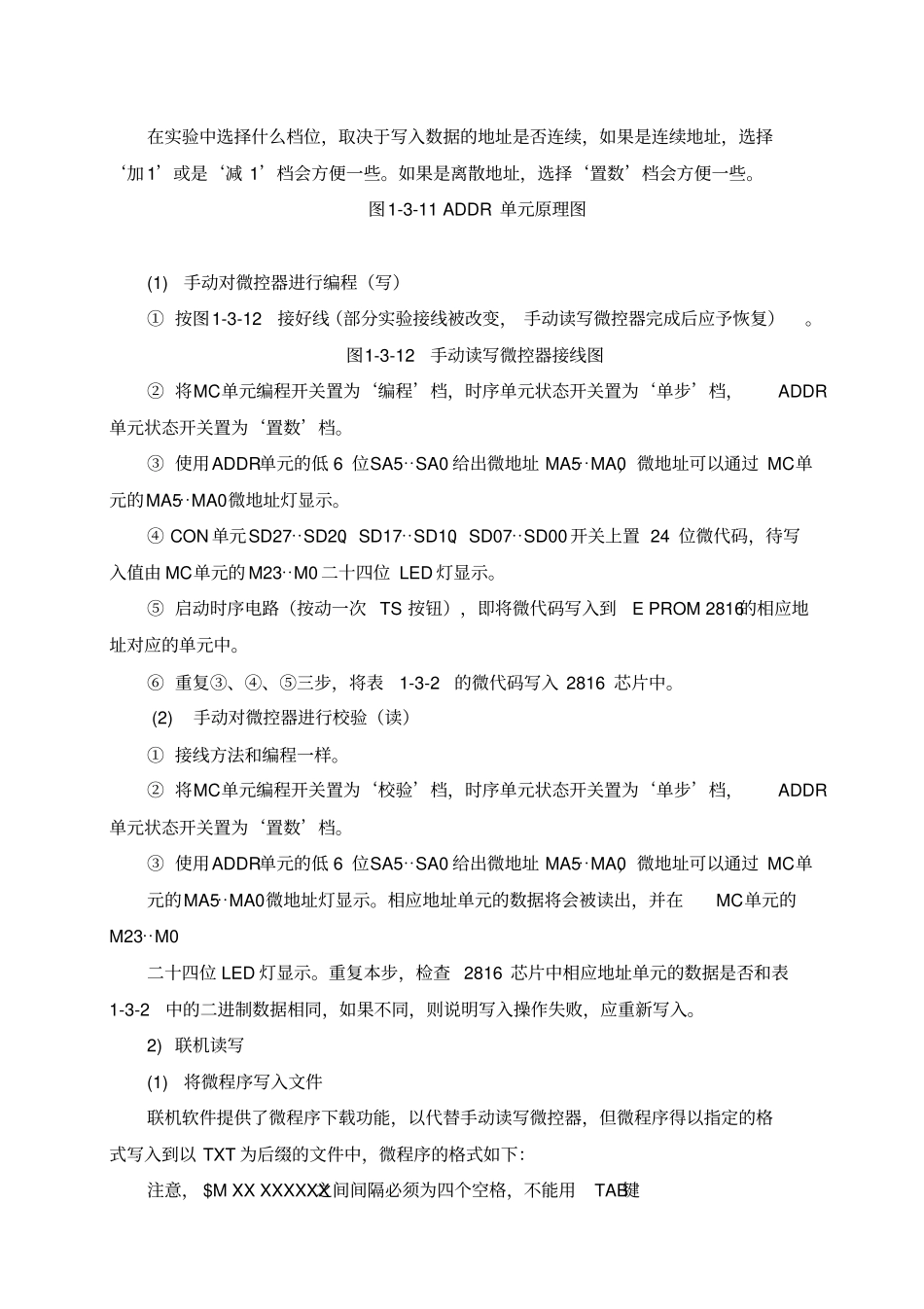

评语 : 课中检查完成的题号及题数：课后完成的题号与题数：成绩 : 自评成绩 : 实验报告实验名称：微程序控制器实验日期：班级：学号：姓名：一、实验目的：1. 掌握微程序控制器的组成原理。2. 掌握微程序的编制、写入，观察微程序的运行过程。二、实验内容：1. 了解如何将微码加载到微控存中，了解指令并运行。2. 通过微程序控制器实验能得简单运算结果。3. 设计并修改电路，编写用微程序实现存储器中两个单字节十六进制数的加法运算，结果输出至 OUT单元。三、项目要求及分析：要求：操作数由 IN单元输入至 MEM，在由 MEM中读出操作数并在 ALU中运算。四、具体实现：1. 按图1-3-10 所示连接实验线路，仔细查线无误后接通电源。如果有‘滴’报警声，说明总线有竞争现象，应关闭电源，检查接线，直到错误排除。图1-3-10 实验接线图2. 对微控器进行读写操作，分两种情况：手动读写和联机读写。1) 手动读写进行手动读或是写，都需要手动给出地址，系统专门安排了一个ADDR 单元，做为地址输入。 ADDR 单元原理如图 1-3-11 所示，可以看出本单元实为一个加减计数器。当开关为‘加 1’档时，在T2 的下沿计数器进行加 1 计数，当开关为‘减 1’档时，在T2 的下沿计数器进行减 1计数，当开关置为‘置数’档时，计数器置初值，其作用相当于直通，SA7⋯SA0 的输出值就是二进制开关组的值。在实验中选择什么档位，取决于写入数据的地址是否连续，如果是连续地址，选择‘加 1’或是‘减 1’档会方便一些。如果是离散地址，选择‘置数’档会方便一些。图1-3-11 ADDR 单元原理图(1) 手动对微控器进行编程（写）① 按图1-3-12 接好线（部分实验接线被改变， 手动读写微控器完成后应予恢复）。图1-3-12 手动读写微控器接线图② 将MC 单元编程开关置为‘编程’档，时序单元状态开关置为‘单步’档，ADDR 单元状态开关置为‘置数’档。③ 使用ADDR 单元的低 6 位SA5⋯SA0 给出微地址 MA5⋯MA0，微地址可以通过 MC 单元的MA5⋯MA0 微地址灯显示。④ CON 单元SD27⋯SD20、SD17⋯SD10、SD07⋯SD00 开关上置 24 位微代码，待写入值由 MC 单元的 M23⋯M0 二十四位 LED 灯显示。⑤ 启动时序电路（按动一次 TS 按钮），即将微代码写入到E PROM 2816 的相应地址对应的单元中。⑥ 重复③、④、⑤三步，将表1-3-2 的微代码写入 2816 芯片中。 (2) 手动对微控器进行校验（读）① 接线方法和编程...
