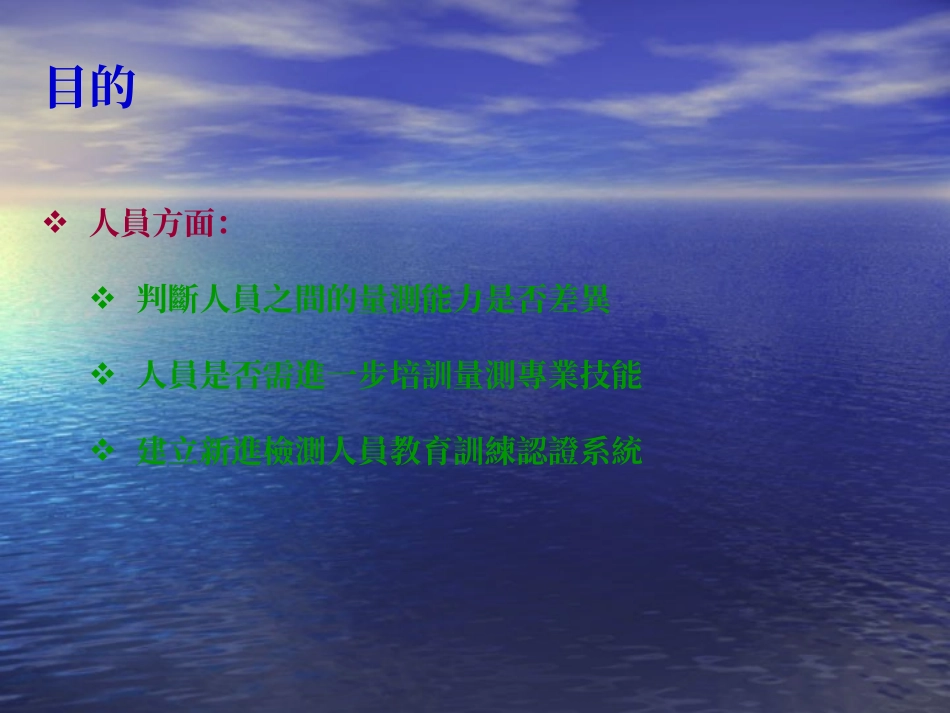

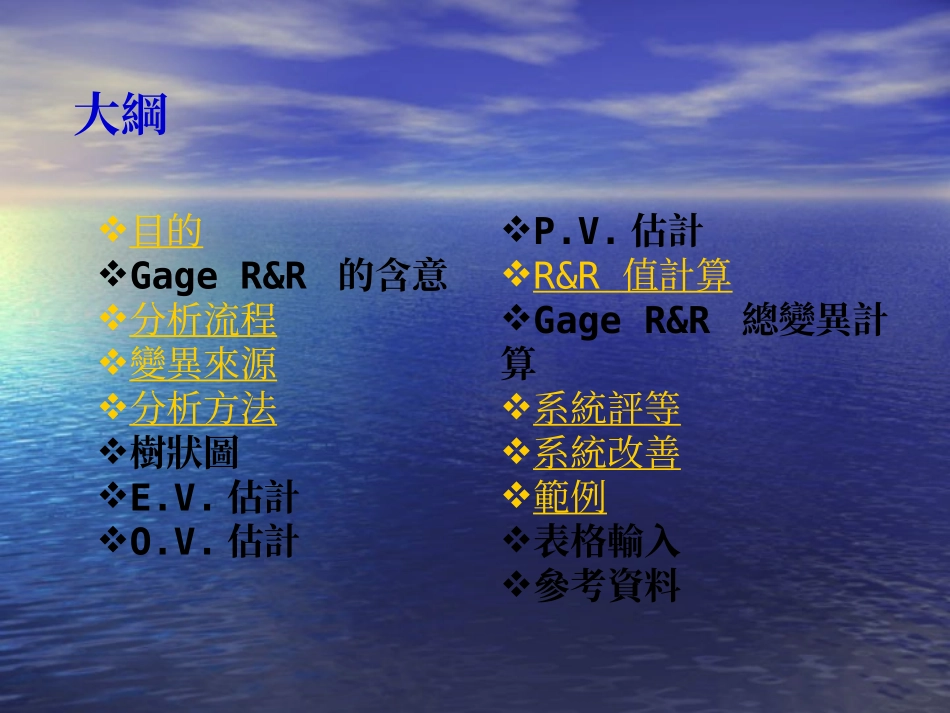

大綱目的GageR&R的含意分析流程變異來源分析方法樹狀圖E.V.估計O.V.估計P.V.估計R&R值計算GageR&R總變異計算系統評等系統改善範例表格輸入參考資料人員方面：判斷人員之間的量測能力是否差異人員是否需進一步培訓量測專業技能建立新進檢測人員教育訓練認證系統目的未來方面：配合Cpk、Six-sigma等製程能力工具的運用，不斷研發更價廉而堪用的量具若遇產品公差緊縮時（如螺絲尺寸規格由±10kgf.cm，緊縮至±5kgf.cm)，必須立即警覺是否須將量具升級，以免誤判新產品特性的真實性能。目的返回GageR&R的含意GaugeR&R(GageRepeatability&Reproducibility)量具再現性再生性量測系統分析MSA(MeasurementSystemAnalysis)依操作步驟、環境、量具、軟體與人員等等條件組合，為量測產品特性分佈，所進行的工作。量具(Gage)任何測量產品特性的設備或工具。通常表示工廠現場的操作設備(如GO/NG…設備、磅秤)。再現性(Repeatability)量具變異，指量具多次量測產品特性後，測量值的變異程度。再生性(Reproducibility)作業員變異，指人員多次量測產品特性後，測量值的變異程度。返回分析流程設定量測計劃執行量測計劃設善員定計訓儀劃練器或改人NGOKNO定義量測特性計算OverallVariation值完員成之量能具力暨分人析修改量測程序YES返回目的:了解儀器之量測變異程度作法:量具多次量測產品後，計算量具量測的變異程度(標準差)。量具再現性(GageRepeatability)又稱量具變異(EquipmentVariation,E.V.)量測系統的變異來源Ⅰ量具再生性(GageReproducibility)又稱作業員變異(OperatorVariation,O.V.)目的:了解人員間之量測變異程度作法:人員多次量測產品後，計算人員量測的變異程度(標準差)。量測系統的變異來源Ⅱ零件變異(PartsVariation)零件特性之變異(P.V.)細分：一、單一零件內的變異(WithinPartVariation)二、數個零件間的變異(BetweenPartsVariation)量測系統的變異來源Ⅲ返回分析方法1.平均值與全距分析法(AverageandRangeMethod,AR)計算簡單作業員與零件間無交互作用2.變異數分析法(ANOVA)計算較複雜作業員與零件間含交互作用方式較優為簡便說明，本次以1.方法為主。返回GageR&R分析樹狀圖返回OperatorbyPartPart-toPartVariationOverallVariationMeasurementSystemVariationVariationduetoGaugeRepeatabilityVariationduetoOperationReproducibilityOperatorE.V.(EquipmentVariation)的估計a.在2.75倍標準差(99%信賴區間)的條件下：RKdRVEe12/15.515.5..RKdRVEe12/66..b.在3倍標準差(99.73%信賴區間)的條件下：)/6(/15.5221ddK或R:全距平均值之平均值(Rdouble-bar)e:量具標準差其中：返回)/()15.5(..220nrEVVO)/()6(..220nrEVVO若根號內之值<０，則AV=0200dRn:零件個數,r:量測次數O.V.(OperatorVariation)的估計其中：:人員標準差,o0R:作業員間最大平均值－最小平均值a.在2.75倍標準差(99%信賴區間)的條件下：b.在3倍標準差(99.73%信賴區間)的條件下：返回)/()15.5(..22mrEVVPp)/()6(..22mrEVVPpP.V.的估計Ⅰ(含零件內及零件間的變異)m:作業員人數r:量測次數其中：:零件標準差,pa.在2.75倍標準差(99%信賴區間)的條件下：b.在3倍標準差(99.73%信賴區間)的條件下：pppRKdRVP32/15.515.5..pppRKdRVP32/66..pR:零件全距其中：P.V.的估計Ⅱ(僅含零件間的變異)a.在2.75倍標準差(99%信賴區間)的條件下：b.在3倍標準差(99.73%信賴區間)的條件下：返回R&R值的計算量測系統：再現性與再生性(R&R)之變異計算。(GageR&R)即量測系統之誤差僅包含再現性與再生性。22&OVEVRR返回量測系統之誤差：再現性、再生性與零件變異之總合。一般定義量測系統總變異(TotalVariation)如下：22&..PVRRVTGageR&R總變異的計算返回量測系統評等量測系統評等是依R&R佔允差或R&R佔TV的百分比大小。依不同產業別會有不同的評等，以下為參考等級。即%R&R=(R&R/允差)．100%-------------(1)或=(R&R/TV)．100%-------------(...
