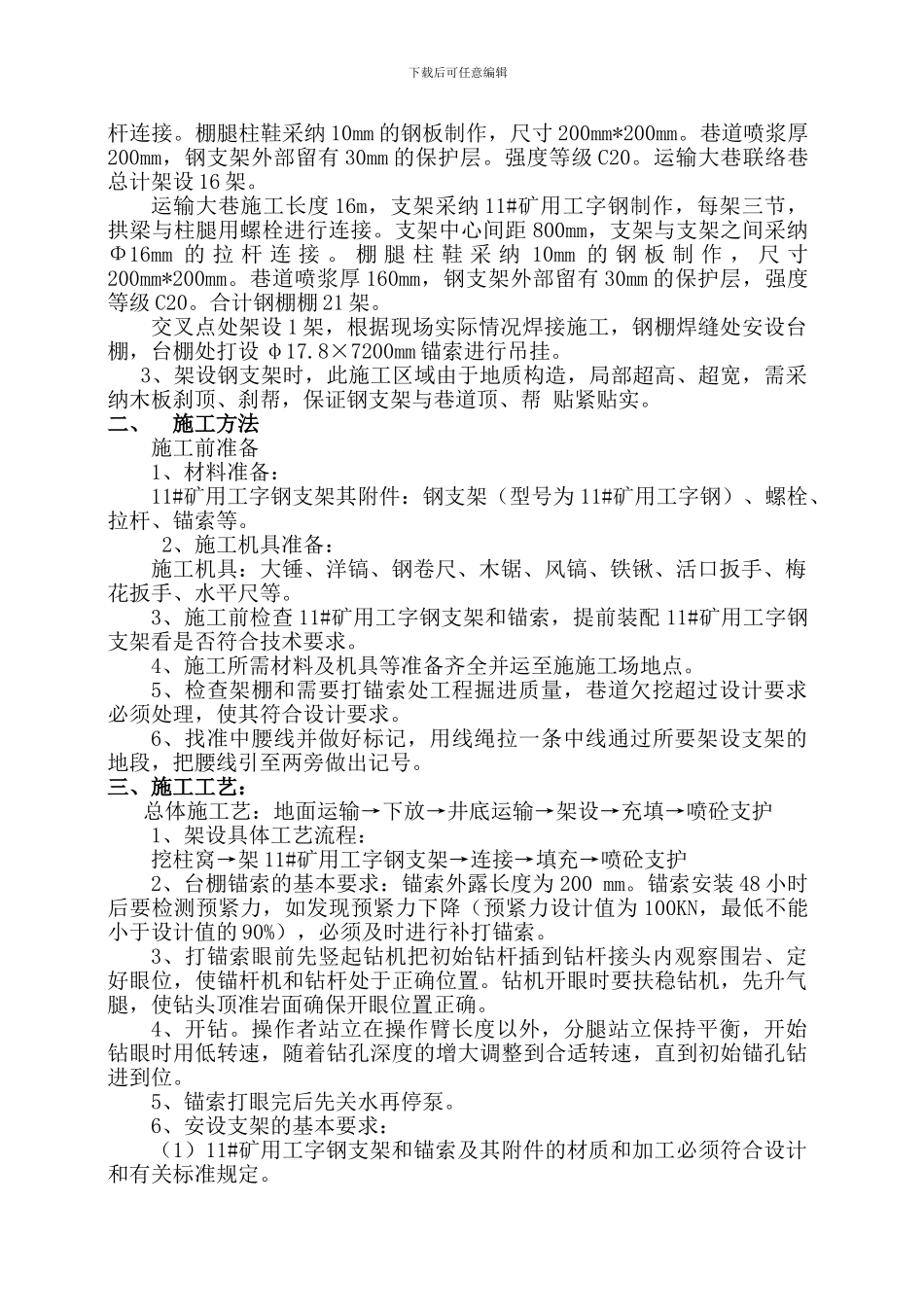

神华蒙西棋盘井煤矿东区运输大巷与运输大巷联络巷交叉点架棚支护施工安全技术措施 编制人： 审核人： 批准人：浙江中宇实业进展有限公司棋盘井矿项目部 二〇一五年七月十二日交叉点架棚施工安全技术措施 棋盘井煤矿东区运输大巷联络巷施工至 90m 处时，根据现场揭露，本区域处于断层带上，围岩不稳定，片帮离层比较严重，又因运输大巷联络巷与运输大巷巷道交叉点断面大，且顶板比较破裂，为了保证巷道的支护强度。根据建设单位安排，将此区域进行补强支护。补强采纳每排增加 1根锚索，架设 11#矿用工字钢支架，最后进行喷砼支护。使用 11#矿用工字钢支架进行支护，为确保施工安全，具体措施如下：一、 工程概况1、本次架棚补强施工范围：运输大巷联络巷 12m，运输大巷 16m，合计施工 28m。2、运输大巷联络巷施工长度 12m，巷道掘进宽度 4.8m，掘高 4.5m，掘进断面 19.12m2。支架采纳 11#矿用工字钢制作，每架三节，拱梁与柱腿用螺栓进行连接。支架中心间距 800mm，支架与支架之间采纳 Φ16mm 的拉下载后可任意编辑杆连接。棚腿柱鞋采纳 10mm 的钢板制作，尺寸 200mm*200mm。巷道喷浆厚200mm，钢支架外部留有 30mm 的保护层。强度等级 C20。运输大巷联络巷总计架设 16 架。运输大巷施工长度 16m，支架采纳 11#矿用工字钢制作，每架三节，拱梁与柱腿用螺栓进行连接。支架中心间距 800mm，支架与支架之间采纳Φ16mm 的 拉 杆 连 接 。 棚 腿 柱 鞋 采 纳 10mm 的 钢 板 制 作 ， 尺 寸200mm*200mm。巷道喷浆厚 160mm，钢支架外部留有 30mm 的保护层，强度等级 C20。合计钢棚棚 21 架。交叉点处架设 1 架，根据现场实际情况焊接施工，钢棚焊缝处安设台棚，台棚处打设 φ17.8×7200mm 锚索进行吊挂。 3、架设钢支架时，此施工区域由于地质构造，局部超高、超宽，需采纳木板刹顶、刹帮，保证钢支架与巷道顶、帮 贴紧贴实。二、 施工方法 施工前准备1、材料准备：11#矿用工字钢支架其附件：钢支架（型号为 11#矿用工字钢）、螺栓、拉杆、锚索等。 2、施工机具准备：施工机具：大锤、洋镐、钢卷尺、木锯、风镐、铁锹、活口扳手、梅花扳手、水平尺等。3、施工前检查 11#矿用工字钢支架和锚索，提前装配 11#矿用工字钢支架看是否符合技术要求。4、施工所需材料及机具等准备齐全并运至施施工场地点。5、检查架棚和需要打锚索处工程掘进质量，巷道欠挖超过设计要求必须处理，使其符合...
