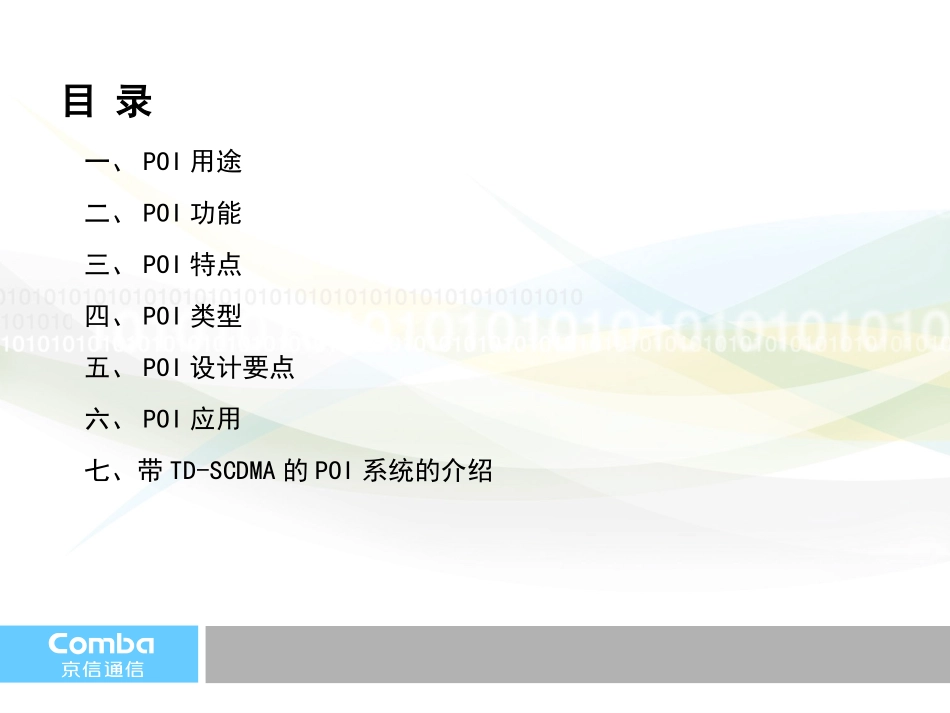

POI多系统接入平台培训天馈系统事业部2008年6月策略性产品介绍一、POI用途二、POI功能三、POI特点四、POI类型五、POI设计要点六、POI应用七、带TD-SCDMA的POI系统的介绍目录多系统接入平台（PointOfInterface）运用频段合路器与电桥合路器，将接入的多种业务（包括CDMA800、GSM900、GSM1800、PHS1900、3G等）信号合分路，并将合分路后的信号引入天馈分布系统，达到充分利用资源、节省投资的目的。一、POI用途主要用于体育场馆、会展中心、展览馆、机场、地铁等大型建筑室内覆盖。多系统信号合分路传输多系统信号单（双）向共（分）路传输多系统信号隔离与带外频段抑制对接入信号源设备保护多系统信号输入输出功率检测多系统信号输出驻波检测二、POI功能大功率：采用空气介质设计，每路输入信号可高达100W低损耗：频段合路器有低损耗的特点高隔离：频段合路器有高隔离的特点小互调：采用镀银工艺高稳定性：各模块密封性高，可防空气氧化可靠的散热设计：同时使用三种散热方式三、POI特点接收发射单向共路设计接收发射双向共路设计接收发射单向分路设计接收发射双向分路设计四、POI类型五、POI设计要点POI指标系统原理POI监控功能合分缆设计POI示例互调工作频段接口数目插入损耗功率容量:100W输入驻波比:1.3互调抑制:120dBc-140dBc系统隔离:80dB收发隔离:80dB带外抑制系统特性:阻抗,接口类型,电源,MTBF监控特性:监测功能,控制功能,本地(远程)监控方式机械特性:外型,重量环境特性:工作(存储)温度,工作(存储)湿度,防护,雷电保护五、POI设计要点－POI指标3GCDMA800GSM900GSM1800PHS1900GSM900BTS3GBTSCDMA800BTSANT室内移动台用户天线GSM1800BTSPHS1900BTSPOITx/RxTx/RxTx/RxTx/Rx五、POI设计要点－系统原理PSTN/GSM网(内置)有线/无线Modem网管中心OMC无线ModemPOIPOI-1POI-2监控总线POI-3集中监控单元LED指示POI-4无线Modem电缆BTSCOMM五、POI设计要点-POI监控功能监控原理POI集中监控POI远程监控本地/远程监控和集中监控模块：基本配置模块，任何POI中都含有此模块,并相应的拥有了此模块的功能，即本地串口直连功能、远程串口连机功能、直连集中监控功能。Modem模块：可以实现无线远程接入，可使用CDMA800、GSM900以及GSM1800等信号。光纤接入模块：可以实现光纤远程接入，标准协议，标准接口。以太网口接入模块：可以实现网口RJ-45的远程接入，共4个LAN网口，可以同时接入各种设备实现集中监控。串口转网口模块：可以将串口设备转换成网口实现远程接入。各种模块可灵活组合，通过软件控制，标准接口，像搭积木一样，可根据客户的不同需求实现相应的监控功能。五、POI设计要点-POI监控功能监控原理排线接口排线接口排线接口排线接口排线接口LAN485485RS232RS232开关排线接口排线接口排线接口排线接口监控主板排线接口E1连接口串口转网口接入模块排线接口排线接口本地/远程串口监控和集中监控模块光纤接入模块以太网口接入模块排线接口排线接口Modem排线接口POI监控单元模块示意图五、POI设计要点-POI监控功能POI监控通过多年的发展，监控功能取得了新的突破，通过模块化的设计理念，使监控功能从一代产品中的本地监控和远程监控功能，发展成了现在的多元化监控方式，具体表现在可根据客户要求灵活配置监控功能、实现多种监控方式、实现多种组网方式、实现多设备监控方式、也实现了不止监控自身设备，也可监控公司其他设备和其他公司的设备。以北京地铁无限政务专网POI设备监控为例，北京地铁方提出了和其他设备迥异的监控需求:1通过以太网，采用网线和网口连接监控中心。2通过POI监控光纤设备和UPS电源。3串口设备连入以太网。示意如图：以太网POIPOI光端机UPS电源以太网五、POI设计要点-POI监控功能应用实例：本地监控集中监控通过串口直连实现远程监控通过无线MODEM实现远程监控通过光纤接入实现远程闲空通过以太网口实现远程监控通过以上一种或几种监控接入方式实现多设备监控POI监控单元直连集中监控接口本地串口以太网口远程串口串口转网口接入口五、POI设计要点-POI监控功能...
