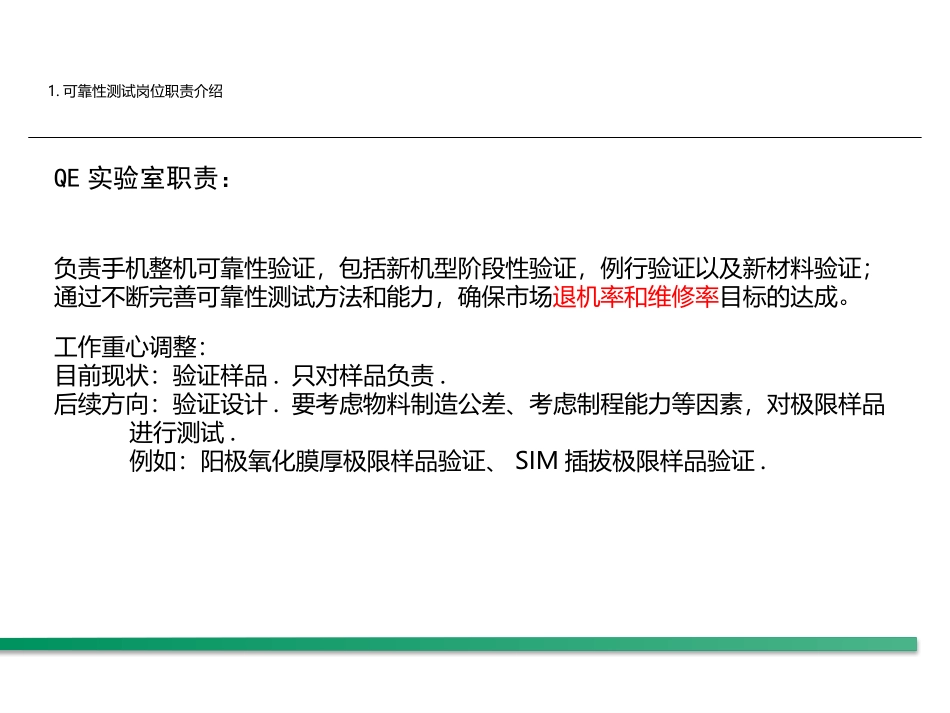

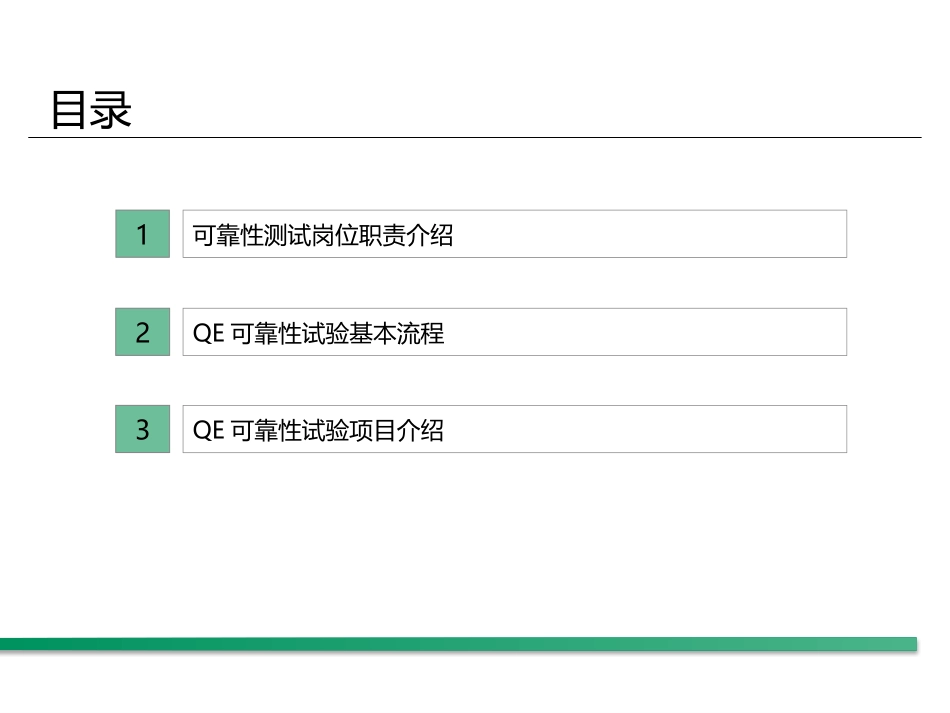

QE整机可靠性测试介绍目录2QE可靠性试验基本流程1可靠性测试岗位职责介绍3QE可靠性试验项目介绍1.可靠性测试岗位职责介绍QE实验室职责：负责手机整机可靠性验证，包括新机型阶段性验证，例行验证以及新材料验证；通过不断完善可靠性测试方法和能力，确保市场退机率和维修率目标的达成。工作重心调整：目前现状：验证样品.只对样品负责.后续方向：验证设计.要考虑物料制造公差、考虑制程能力等因素，对极限样品进行测试.例如：阳极氧化膜厚极限样品验证、SIM插拔极限样品验证.1.可靠性测试岗位职责介绍项目工作协调项目1……项目2……项目3……项目4……项目5……设备/物料/数据管理结构组环境组电性能组综合组技术员组实验标准建立及指导工程师组岗位职责分工2.QE试验基本流程QE试验基本流程1、接收申请2、进行试验3、输出报告4、不合格处置QE主管QE主管QE实验员QE实验员QE工程师QE技术员QE工程师QE技术员委托人委托人拟制测试申请提供试验样机接收申请和样机进行试验异常反馈输出报告审核批准NYY结束测试申请单试验记录单N不合格处理和追踪审核YN2.QE试验基本流程可靠性测试方案的拟定流程可靠性测试标准的来源²âÊÔ·½°¸£¨±ê×¼£©Éè¼Æ˼·竞品对比市场不良复现路径：OA-数据导航新-OPPO相关-测试管理-M厂品质部QE测试-测试方案路径：OA-数据导航新-管理工程-制造中心体系文件-试验操作指导书ÄÚÏú»ú½×¶ÎÐÔÊÔÑé·½°¸Ä£°åV0.7V0.4_вÄÁÏÊÔÓÃÕû»úÑéÖ¤·½°¸Çåµ¥3.QE试验项目介绍环境气候老化寿命包装运输委外测试性能指标破坏性类别试验项目试验目的条件要求试验设备环境气候环境工作检验手机在高低温环境下器件的可靠性前0.5h检查电池识别，第1h（5MIN通话和MP4）;第2h（5MIN通话和摄像）；第3h（5MIN通话10张拍照和收音）；第4h常规功能检查环境箱环境存储测试整机经低温、高温等运输存储环境后，功能和结构可靠性低温-40℃24H高温75℃24H温冲-40~75℃24H高温高湿55℃95%RH48H环境箱交变湿热检验手机在交变的湿热环境下的性能以及结构可靠性RH=98%、T=55℃和RH=98％、T=25℃周期7天环境箱盐雾测试样机抗盐雾腐蚀能力溶液：浓度5%的氯化钠溶液，PH值6.5～7.2；喷雾2H；湿热箱中存储22小时；3个循环盐雾箱、环境箱人工汗验证手机外观油漆和触屏等抗汗水腐蚀能力溶液混合调配至PH4.6,无尘布充分浸透，手机完全包裹，确保无尘布与样机表面充分接触，放入55℃95%RH48H高温高湿，5个循环环境箱环境气候类别试验项目试验目的条件要求试验设备环境气候灰尘测试手机显示屏和摄像头、光感区域的防尘性能灰尘试验8H+恢复6H+温度冲击24H+恢复6H+灰尘试验8H沙尘试验机、冷热冲击试验机整机淋雨验证手机的防水性能转盘速度为10（转速为1min，正、反顺时针各1圈），滴水量为3mm/min，滴水高度≤20cm，测试2.5min；测试顺序为上、下、左、右，共测试四个，每个面2.5min，共测试10分钟；淋雨测试仪紫外线照射外观面工艺抗紫外线能力紫外线直射表面4小时，55℃下冷凝4小时，循环实验12个周期QUV紫外线试验机化妆品表面耐化妆品侵蚀能力化妆品均匀涂在产品表面，高温高湿环境24H，环境箱类别试验项目试验目的条件要求试验设备环境气候裸机振动验证手机随机振动后，功能以及结构可靠性是否正常频率5~20HZ20HZ~500HZ加速度谱密0.96m²/s³，按照X-Y-Z三轴顺序振动，每轴振动时间为10min振动台振动耐磨验证手机外壳油漆及喷涂附着力开始放入35mL润滑剂及500mL水，第30、60分钟加入同等润滑剂及水，第90、120、150分钟则只加入500mL的水，偏心轮的输出功率定为60％振动耐磨试验机牛顿环验证非全贴合屏是否存在牛顿环现象55度95%湿度5KG静压8H+恢复2H2个周期环境箱水煮验证手机外壳油漆及喷涂可靠性塑胶件，煮10分钟，五金件，煮40分钟无粘接LOGO检验logo的粘接可靠性温度：55±1℃，湿度：95±2%RH直径为6.5cm的圆柱固定电池盖，放入恒温恒湿条件下保持24小时环境箱类别试验项目试验目的条件要求试验设备环境气候附着力喷涂附着力测试百格刀或刀片刻出100个1平方毫米的方格，用3M898号胶带纸用力粘贴在方格面，1分钟迅速以90度撕脱3...
