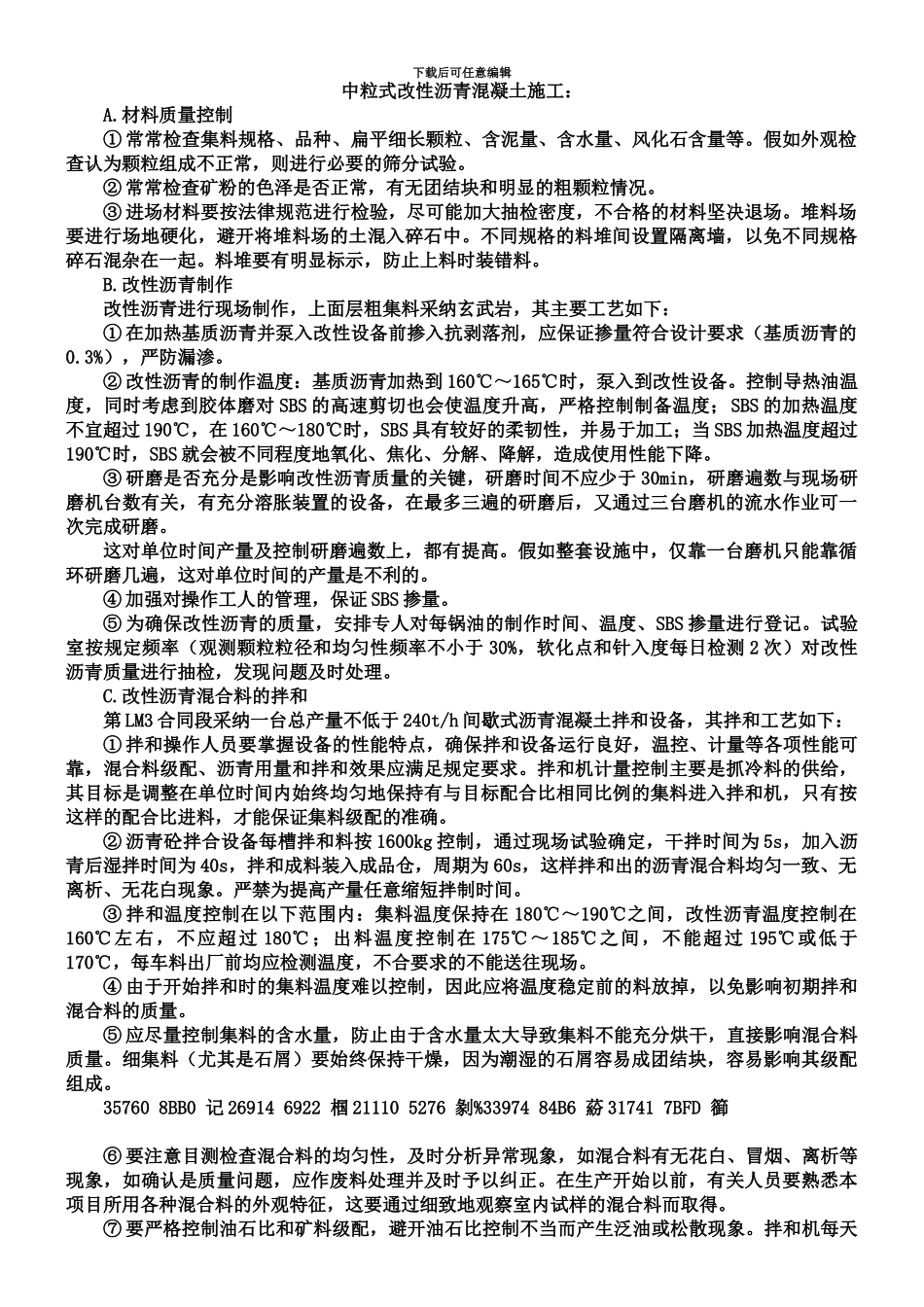

下载后可任意编辑中粒式改性沥青混凝土施工：A.材料质量控制① 常常检查集料规格、品种、扁平细长颗粒、含泥量、含水量、风化石含量等。假如外观检查认为颗粒组成不正常，则进行必要的筛分试验。 ② 常常检查矿粉的色泽是否正常，有无团结块和明显的粗颗粒情况。 ③ 进场材料要按法律规范进行检验，尽可能加大抽检密度，不合格的材料坚决退场。堆料场要进行场地硬化，避开将堆料场的土混入碎石中。不同规格的料堆间设置隔离墙，以免不同规格碎石混杂在一起。料堆要有明显标示，防止上料时装错料。B.改性沥青制作 改性沥青进行现场制作，上面层粗集料采纳玄武岩，其主要工艺如下： ① 在加热基质沥青并泵入改性设备前掺入抗剥落剂，应保证掺量符合设计要求（基质沥青的0.3%），严防漏渗。 ② 改性沥青的制作温度：基质沥青加热到 160℃～165℃时，泵入到改性设备。控制导热油温度，同时考虑到胶体磨对 SBS 的高速剪切也会使温度升高，严格控制制备温度；SBS 的加热温度不宜超过 190℃，在 160℃～180℃时，SBS 具有较好的柔韧性，并易于加工；当 SBS 加热温度超过190℃时，SBS 就会被不同程度地氧化、焦化、分解、降解，造成使用性能下降。 ③ 研磨是否充分是影响改性沥青质量的关键，研磨时间不应少于 30min，研磨遍数与现场研磨机台数有关，有充分溶胀装置的设备，在最多三遍的研磨后，又通过三台磨机的流水作业可一次完成研磨。 这对单位时间产量及控制研磨遍数上，都有提高。假如整套设施中，仅靠一台磨机只能靠循环研磨几遍，这对单位时间的产量是不利的。 ④ 加强对操作工人的管理，保证 SBS 掺量。 ⑤ 为确保改性沥青的质量，安排专人对每锅油的制作时间、温度、SBS 掺量进行登记。试验室按规定频率（观测颗粒粒径和均匀性频率不小于 30%，软化点和针入度每日检测 2 次）对改性沥青质量进行抽检，发现问题及时处理。 C.改性沥青混合料的拌和 第 LM3 合同段采纳一台总产量不低于 240t/h 间歇式沥青混凝土拌和设备，其拌和工艺如下： ① 拌和操作人员要掌握设备的性能特点，确保拌和设备运行良好，温控、计量等各项性能可靠，混合料级配、沥青用量和拌和效果应满足规定要求。拌和机计量控制主要是抓冷料的供给，其目标是调整在单位时间内始终均匀地保持有与目标配合比相同比例的集料进入拌和机，只有按这样的配合比进料，才能保证集料级配的准确。 ② 沥青砼拌合设备每槽拌和料按 1600kg 控制，...
