中谷矿业制氮机技术协议1VIP免费

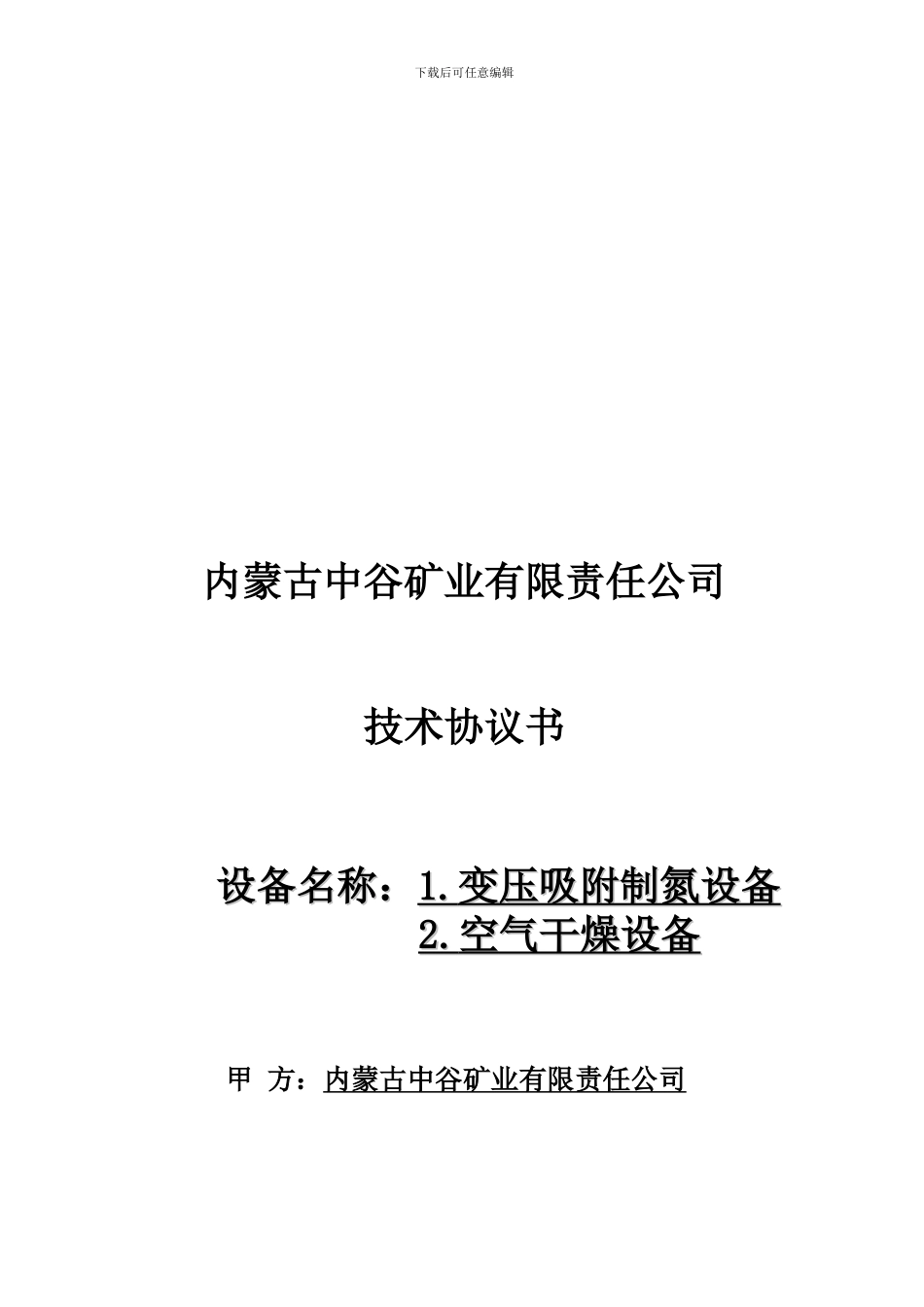

中谷矿业制氮机技术协议1_第1页
1/14

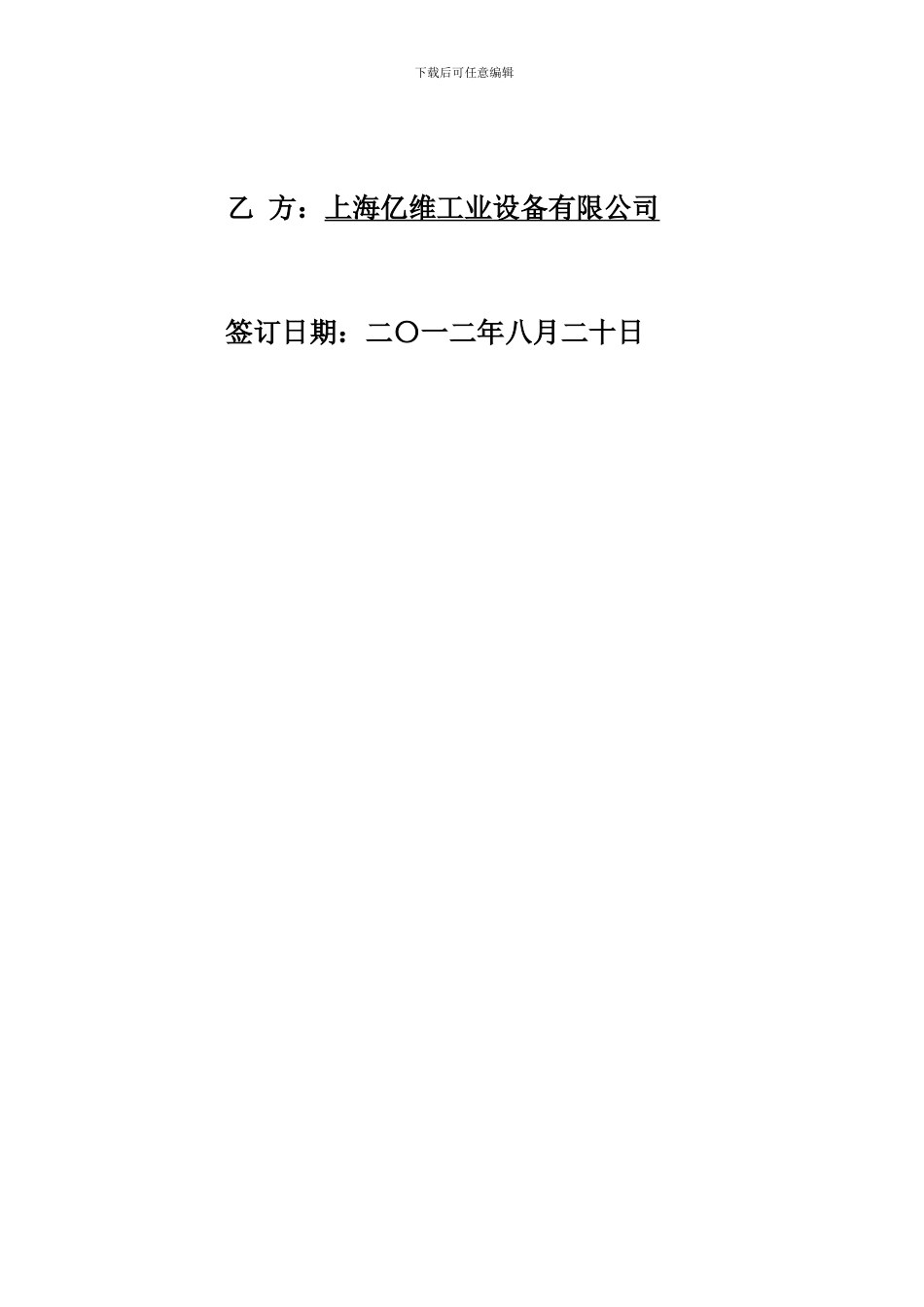

中谷矿业制氮机技术协议1_第2页
2/14

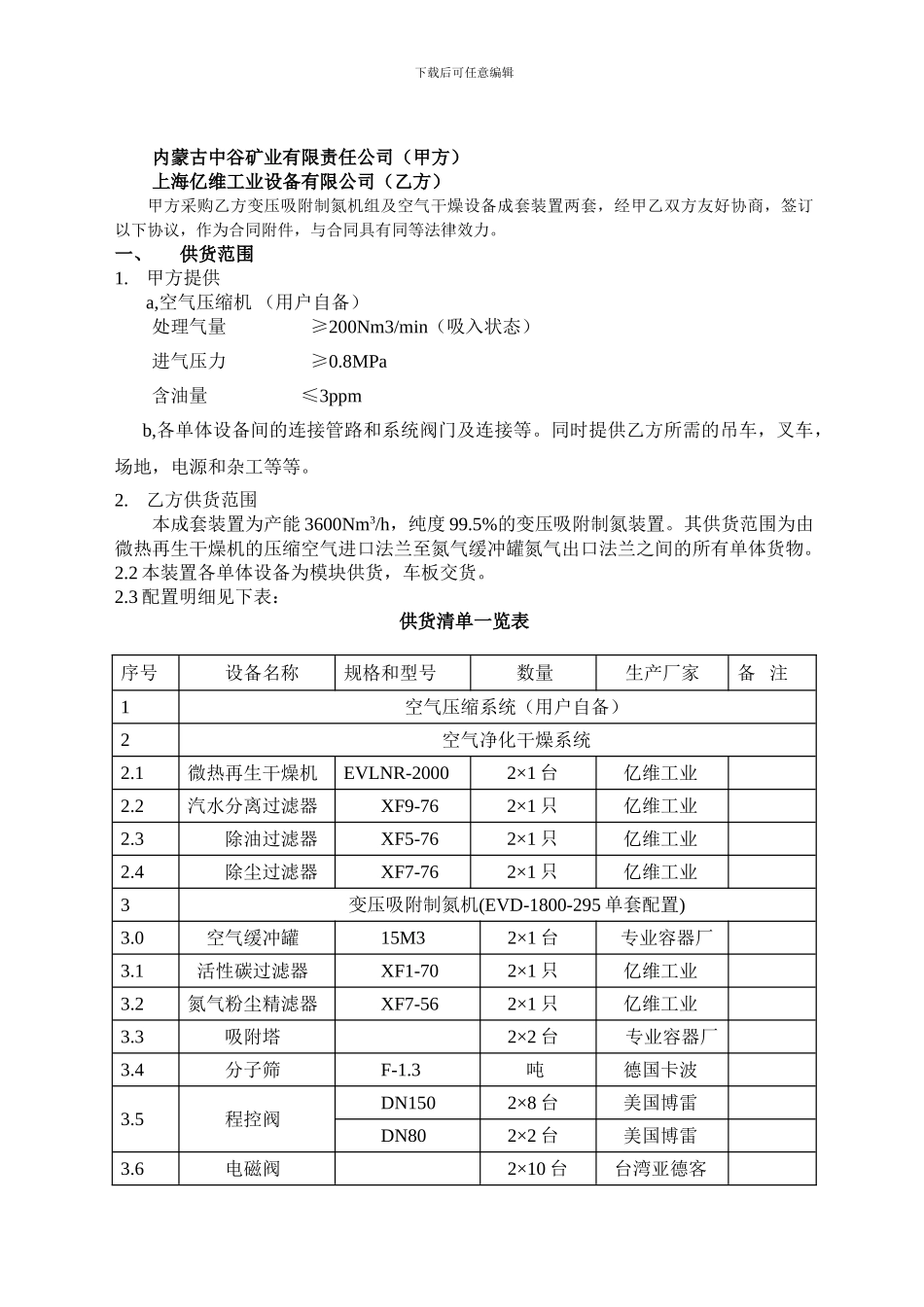

中谷矿业制氮机技术协议1_第3页
3/14
下载后可任意编辑内蒙古中谷矿业有限责任公司技术协议书设备名称:设备名称:1.1. 变压吸附制氮设备变压吸附制氮设备 2.2. 空气干燥设备空气干燥设备 甲 方:内蒙古中谷矿业有限责任公司下载后可任意编辑乙 方:上海亿维工业设备有限公司 签订日期:二〇一二年八月二十日下载后可任意编辑内蒙古中谷矿业有限责任公司(甲方)上海亿维工业设备有限公司(乙方)甲方采购乙方变压吸附制氮机组及空气干燥设备成套装置两套,经甲乙双方友好协商,签订以下协议,作为合同附件,与合同具有同等法律效力。一、供货范围1.甲方提供a,空气压缩机 (用户自备) 处理气量 ≥200Nm3/min(吸入状态)进气压力 ≥0.8MPa含油量 ≤3ppmb,各单体设备间的连接管路和系统阀门及连接等。同时提供乙方所需的吊车,叉车,场地,电源和杂工等等。2.乙方供货范围本成套装置为产能 3600Nm3/h,纯度 99.5%的变压吸附制氮装置。其供货范围为由微热再生干燥机的压缩空气进口法兰至氮气缓冲罐氮气出口法兰之间的所有单体货物。2.2 本装置各单体设备为模块供货,车板交货。2.3 配置明细见下表:供货清单一览表序号设备名称规格和型号数量生产厂家备 注1空气压缩系统(用户自备)2空气净化干燥系统2.1微热再生干燥机EVLNR-20002×1 台亿维工业2.2汽水分离过滤器XF9-762×1 只亿维工业2.3除油过滤器XF5-762×1 只亿维工业2.4除尘过滤器XF7-762×1 只亿维工业3变压吸附制氮机(EVD-1800-295 单套配置)3.0空气缓冲罐15M32×1 台专业容器厂3.1活性碳过滤器XF1-702×1 只亿维工业3.2氮气粉尘精滤器XF7-562×1 只亿维工业3.3吸附塔2×2 台专业容器厂3.4分子筛F-1.3吨德国卡波3.5程控阀DN1502×8 台美国博雷DN802×2 台美国博雷3.6电磁阀2×10 台台湾亚德客下载后可任意编辑3.7PLCS7-226 系列2×1 台 德国西门子3.8氧气传感器2×1 台上海昶艾3.9流量计2×1 支日本横河3.10压力表G46-152×4 支日本 SMC3.11阻抗消音器2×1 台亿维工业3.12仪表管道及其它2×1 套亿维工业4氮气缓冲罐10M32×1 台专业容器厂5.备品备件清单:序号名称安装位置数量1滤芯干燥机前过滤器2 只2滤芯干燥机后过滤器2 只3滤芯制氮机前过滤器2 只4滤芯制氮机后过滤器2 只5电磁阀2 台/型号2.3.2 微热再生干燥机型 号: EVLNR-2000处理气量: 200Nm3/min进气压力: ≤1MPa(表压)排气压力: ≥ 0.8 MPa(表压)进气温度: 110—150℃排气温度: ≤40 ℃出气常压露点:...
