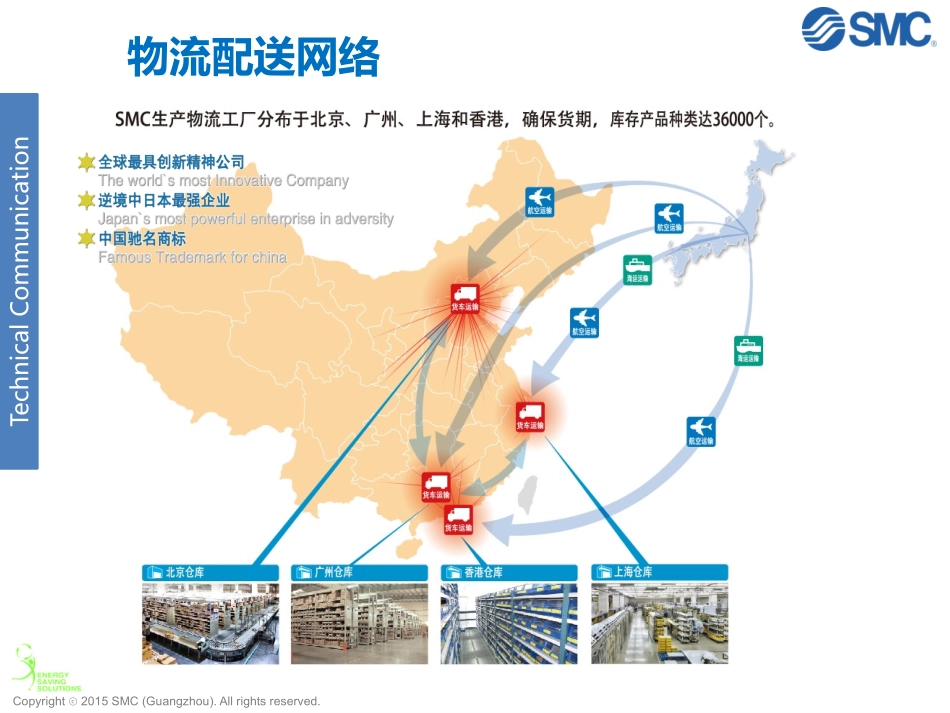

SMC产品讲习会SMC（广州）气动元件有限公司—黄法初TechnicalCommunicationCopyright2015ⓒSMC(Guangzhou).Allrightsreserved.物流配送网络SMC物流配送TechnicalCommunication气动系统结构气压过滤器（空气过滤器）空气压缩机（aircompressor）后冷却器气罐（airtank）主路过滤器空气干燥机减压阀（regulator）油雾器３套件(FRL组件)残压释放用手动3通阀压力开关消音器（silencer）电磁阀（Solenoidvalve）速度调整阀(速度控制阀)磁性开关空气气缸配管动力源装置侧气动系统-结构简图气源处理的必要因素产生冷凝水锈配管碎屑灰尘水分油碳被污染的压缩空气气源处理必然因素大气压缩机气管压缩空气空气质量不良是气动系统出现故障的主要因素，会使气动系统的可靠性和使用寿命大大降低，由此造成的损失会大大超过起源处理装置的成本和维护费用。1.气源净化的必要性气源处理的必然性气源处理必然因素1.变质油分形成焦油状物质，导致橡胶及塑料材质变质和老化2.水分影响：管道金属生锈，水结成冰，使润滑油变质及冲洗掉润滑脂3.锈屑及粉尘会使相对运动件磨损，加速密封件损伤，导致漏气4.液态油水及粉尘从排气口排出，污染环境、影响产品质量油污对气动元件的损害水分对气动元件的损害颗粒杂质对气动元件的损害TechnicalCommunicationCopyright2015ⓒSMC(Guangzhou).Allrightsreserved.关于露点水°C15°C25°C20°C10°C水°C15°C25°C20°C0.5MPa0.7MPa10°C在一定压力下当空气温度下降，空气中的水蒸气也会变成饱和状态，凝结成水滴。开始成凝结成水的温度称为露点温度。大气压露点：在大气压下，开始凝结水滴的温度。压力露点：在加压状态下，开始凝结成滴的状态。气源处理气源处理-压力露点压缩空气经过后冷却器、储气罐、主管路过滤器初步净化后，仍含有大量的气态水份，干燥器以物理、化学等各类形式进行分离排除气态水蒸气。气源处理处理能力大，常用于主管路气源处理，压力露点温度在2～10℃（大气露点-17℃)。在高速钻孔机、三坐标测量仪、喷漆等场合应用广泛。冷冻式IDF/IDFU系列气源处理1空气过滤器2空气干燥器3油雾分离器4除臭过滤器空气净化元件气源处理-过滤器冷冻式干燥器高分子膜式干燥器主路过滤器真空过滤器气源处理旋风分离效果＋过滤（离心分离)(滤芯过滤）气源处理-过滤器2.空气过滤器（AF、5μm）空气过滤组合元件气动产品-过滤元件FRL组件FR组件（2联件）无供油过滤器去除水及异物减压阀压力设定油雾器供油过滤器AF系列、调压阀AR系列、油雾器AL系列空气过滤组合-组合模式多样化气动产品-组合模式空气过滤器＋调压阀＋油雾器过滤调压阀＋油雾分离器过滤调压阀＋油雾器空气过滤器＋油雾分离器+调压阀附属选型配件逆止阀压力开关残压释放阀电气比例阀ITV√气源处理：需设置油雾分离器√电气控制：启用时先通气源，再通电源；停用时先断电源，再断气源。压力控制-ITV系列电气比例阀ITV原理原理：入型号增大，①给气用电磁阀变为ON状态，②排气用电磁阀OFF状态，供给压力通过①给气用电磁阀作用在③先导室。并且，③先导式压力上升，作用在④膜片式上面；由此结果，与膜片连动的⑤给气阀打开，一部分供气压力成为输出压力，此输出压力，通过压力传感器⑦反馈至⑧控制回路。在这里，由于会进行修正动作，直到输出压力与输入信号成比例，因此通常会得到与输入信号成比例的输出压力。压力控制-ITV系列ITV应用吐出量的控制张力控制粘合剂涂敷的压力控制泄漏测试器PET瓶成型机(远程控制用)模拟多段控制电气比例阀-应用案例TechnicalCommunicationCopyright2015ⓒSMC(Guangzhou).Allrightsreserved.控制流体的流动方向或通断。控制方式阀芯结构动作方式通口/位数电磁控制人力控制气压控制机械控制座阀滑阀直动式先导式2通口3通口4通口5通口2位置3位置4位置2位2通2位3通2位5通3位5通2位3通2位4通3位5通3位5通方向控制阀分类方向控制阀-电磁阀方向控制阀方向控制阀-电磁阀3通阀：单动气缸的动作切换等５通阀：复动气缸的动作切换２通阀：吹气的切换或者流体阀直动式两通阀-压力差最高动作压力差：指在阀开启或关闭状态下能允许的最高的压力差，即一次侧与二次侧压力之差，当...
