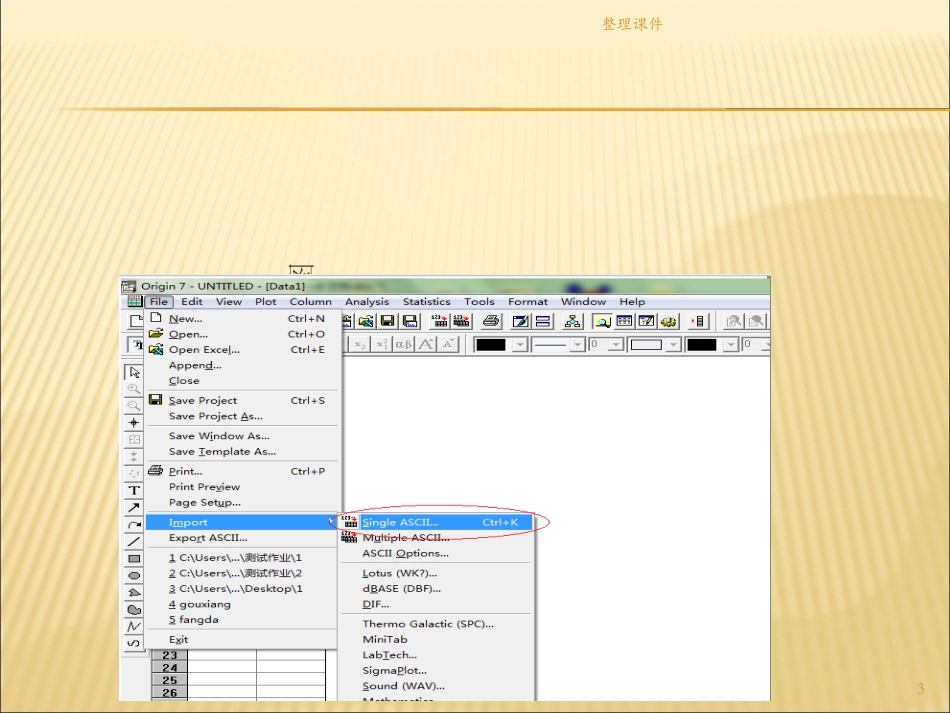

整理课件1《材料现代测试技术》作业-XRD分析非H、O成分：NaZrSiSrS整理课件2作业步骤1)用orgin绘图工具将图绘出，并正确标出面网间距值(精确到小数点后四位)；2)基于粉末晶体X射线衍射数据库PDF2，利用SearchMatch等检索工具正确分析数据中所含的两种主要物相，给出物相定性分析结果；3)根据物相定性分析结果和无机晶体结构数据库ICSD找到正确的晶体结构数据文件，利用晶体结构建构软件Diamond、Materialsstudio等绘出球棒形晶体结构；4)利用Rietveld精修软件Maud，对样品进行定量分析，要求结果可信（Rw≦30%）；整理课件3一、利用Origin绘图1）数据的导入整理课件4选择曲线整理课件5结果整理课件6修改X轴整理课件7修改Y轴整理课件8寻峰整理课件9设置找峰范围：整理课件10将2theta角变成d值：整理课件11整理课件12选取首列并编辑公式：整理课件13输入公式：整理课件14显示结果：整理课件15复制结果：整理课件16undo整理课件17粘贴至第三列：整理课件18隐藏数据列表：整理课件19将Y轴表头改为intensity将X轴表头改为2theta整理课件20二、SearchMatch检索工具进行物相整理课件21整理课件22点击SearchMatch进行分析整理课件23整理课件24进行峰对比：整理课件25进行第二种物相分析整理课件26同样进行峰对比整理课件27初步确定物相为：Sr（SO4）ICSDNumber:028055Na2Zr(Si3O9)(H2O)2ICSDNumber:040874整理课件28整理课件29整理课件30三、从findit软件中找到相应的cif文件整理课件31输入第一种物相的含有的元素Sr、S、O整理课件32整理课件33Sr（SO4）的球棒模型为：整理课件34同样Na2Zr(Si3O9)(H2O)2的球棒模型为：整理课件35cif文件的输出：整理课件36cif文件为整理课件37四、运用maud进行精修整理课件38导入cif文件整理课件39整理课件404.1修基线整理课件41添加参数至5个整理课件42右击参数的value值改成refined整理课件43整理课件44整理课件45结果：整理课件464.2修晶胞参数整理课件47整理课件48整理课件49整理课件50结果：整理课件514.3修微结构整理课件52整理课件53整理课件54整理课件55整理课件564.4修原子位子整理课件57两种物相每个原子都要改整理课件58整理课件59整理课件60整理课件614.5修择优取向整理课件62整理课件63整理课件64整理课件65•Sr(SO4),weight%:60.28361+-0.43405727•Na2Zr(Si3O9)(H2O)2weight%:39.71639+-0.43405727整理课件665、用Materialsstudio绘出球棒形晶体结构整理课件67整理课件68整理课件69输入晶胞参数：整理课件70整理课件71整理课件72整理课件73整理课件74整理课件75整理课件76整理课件77整理课件78Sr（SO4）的球棒模型为：
