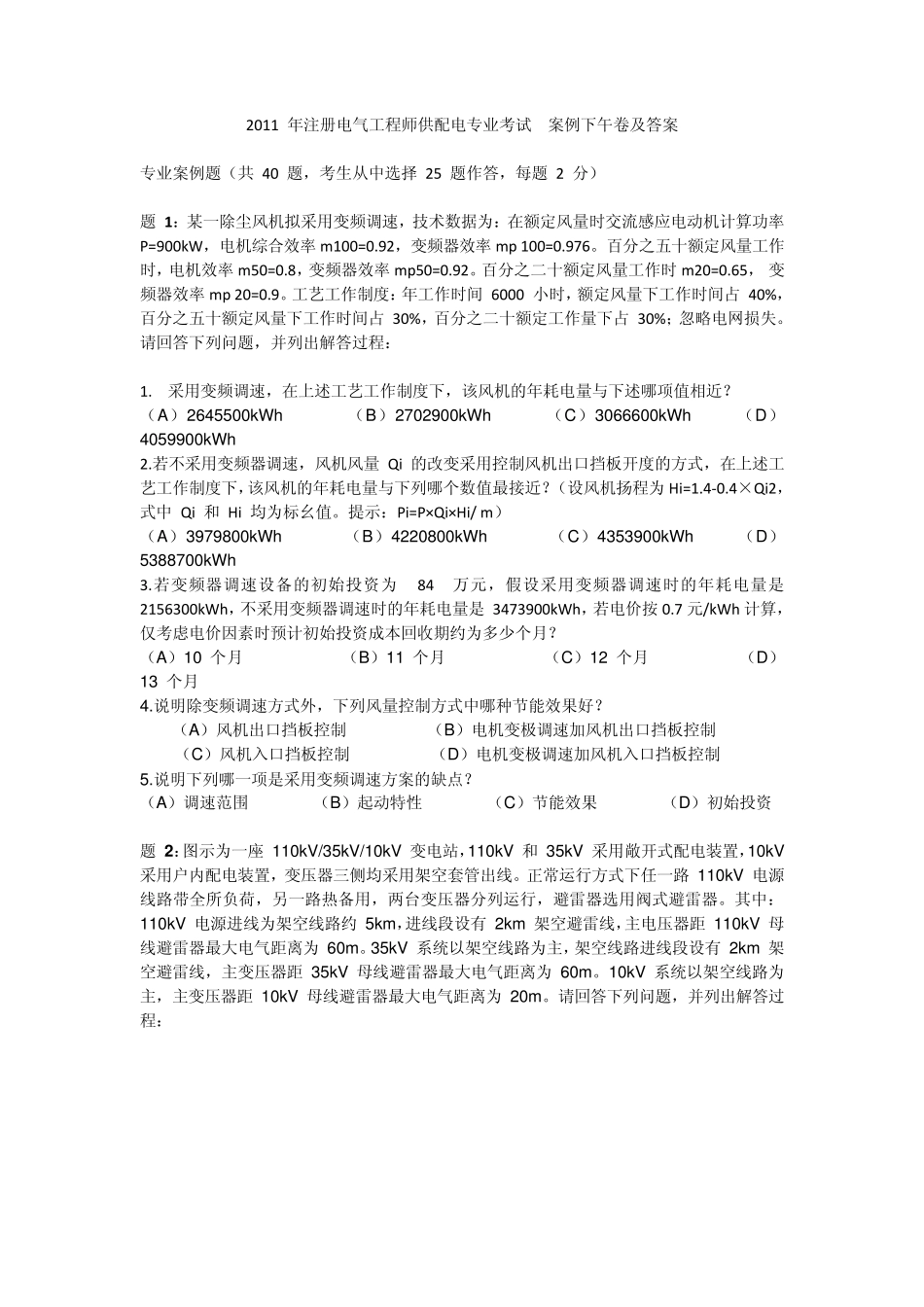

2011 年注册电气工程师供配电专业考试 案例下午卷及答案 专业案例题（共 40 题，考生从中选择 25 题作答，每题 2 分） 题 1 ：某一除尘风机拟采用变频调速，技术数据为：在额定风量时交流感应电动机计算功率 P=900kW，电机综合效率m100=0.92，变频器效率mp 100=0.976。百分之五十额定风量工作时，电机效率m50=0.8，变频器效率mp50=0.92。百分之二十额定风量工作时m20=0.65， 变频器效率mp 20=0.9。工艺工作制度：年工作时间 6000 小时，额定风量下工作时间占 40%， 百分之五十额定风量下工作时间占 30%，百分之二十额定工作量下占 30%；忽略电网损失。 请回答下列问题，并列出解答过程： 1. 采用变频调速，在上述工艺工作制度下，该风机的年耗电量与下述哪项值相近？ （A）2645500kWh （B）2702900kWh （C）3066600kWh （D）4059900kWh 2.若不采用变频器调速，风机风量 Qi 的改变采用控制风机出口挡板开度的方式，在上述工艺工作制度下，该风机的年耗电量与下列哪个数值最接近？（设风机扬程为Hi=1.4-0.4×Qi2，式中 Qi 和 Hi 均为标幺值。提示：Pi=P×Qi×Hi/ m） （A）3979800kWh （B）4220800kWh （C）4353900kWh （D）5388700kWh 3.若变频器调速设备的初始投资为 84 万元，假设采用变频器调速时的年耗电量是 2156300kWh，不采用变频器调速时的年耗电量是 3473900kWh，若电价按 0.7 元/kWh 计算， 仅考虑电价因素时预计初始投资成本回收期约为多少个月？ （A）10 个月 （B）11 个月 （C）12 个月 （D）13 个月 4.说明除变频调速方式外，下列风量控制方式中哪种节能效果好？ （A）风机出口挡板控制 （B）电机变极调速加风机出口挡板控制 （C）风机入口挡板控制 （D）电机变极调速加风机入口挡板控制 5.说明下列哪一项是采用变频调速方案的缺点？ （A）调速范围 （B）起动特性 （C）节能效果 （D）初始投资 题 2 ：图示为一座 110kV/35kV/10kV 变电站，110kV 和 35kV 采用敞开式配电装置，10kV采用户内配电装置，变压器三侧均采用架空套管出线。正常运行方式下任一路 110kV 电源线路带全所负荷，另一路热备用，两台变压器分列运行，避雷器选用阀式避雷器。其中：110kV 电源进线为架空线路约 5km ，进线段设有 2km 架空避雷线，主电压器距 110kV 母线避雷器最大电气距离为 60m 。35kV 系统以架空线路为主，架空线路进线段设有 2km 架空避雷线，主变压...
