安装工程给排水管道VIP免费

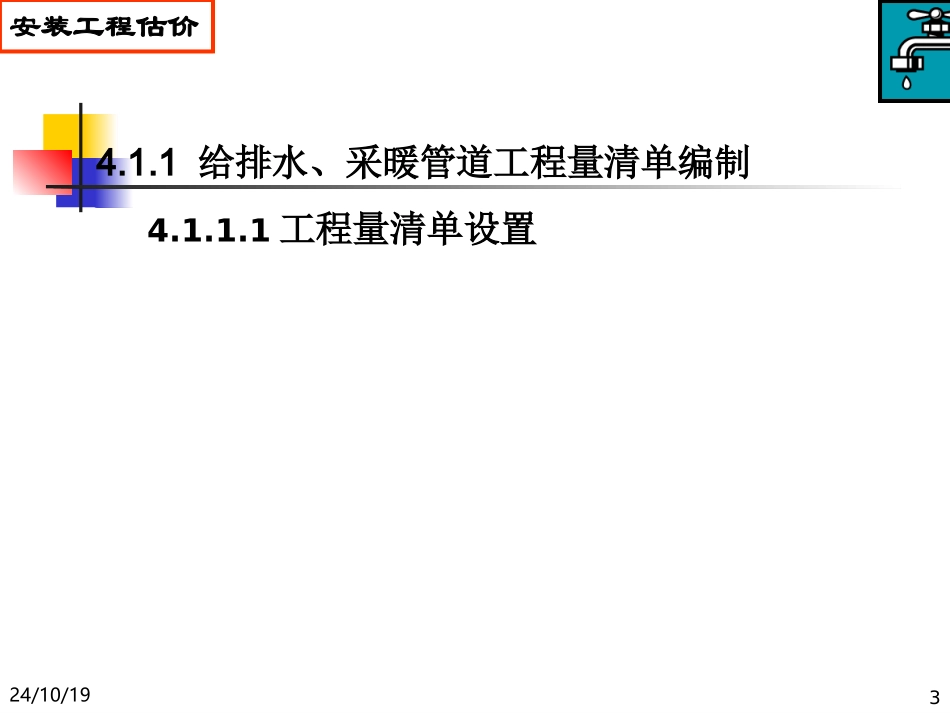

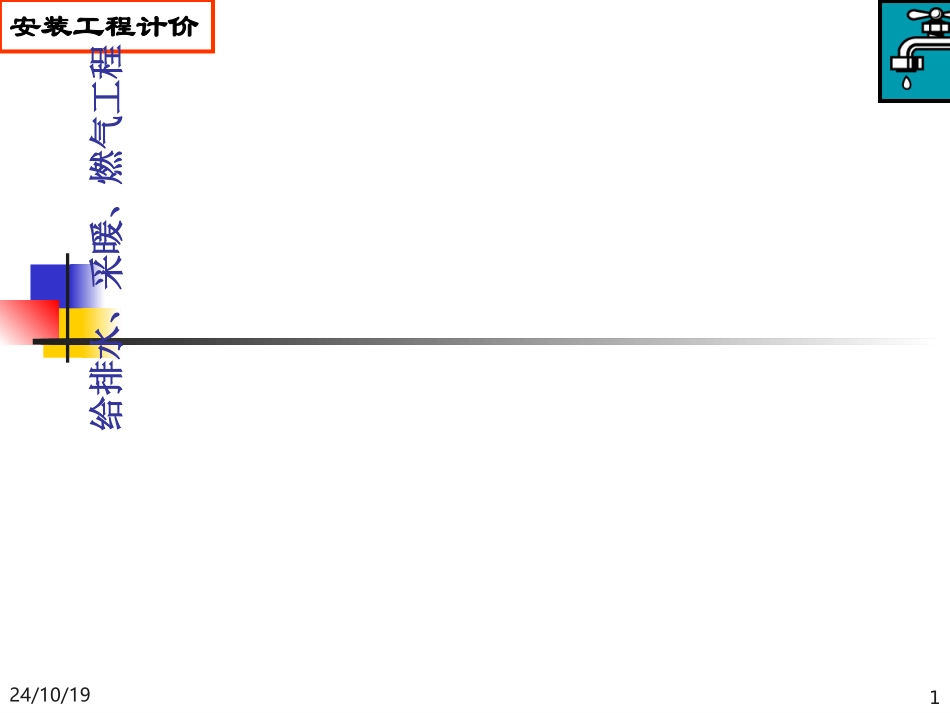

安装工程计价24/10/191第4章给排水、采暖、燃气工程24/10/192安装工程估价4.1给排水、采暖、燃气工程工程量清单编制24/10/193安装工程估价4.1.1给排水、采暖管道工程量清单编制4.1.1.1工程量清单设置24/10/194安装工程估价（1）管道安装工程量清单项目设置项目编码项目名称项目特征计量单位工程内容030801001镀锌钢管1.安装部位（室内、室外）2.输送介质（给水、排水、热媒体、燃气、雨水）3.材质4.型号、规格5.连接方式6.套管形式、材质、规格7.接口材料8.除锈、刷油、防腐、绝热及保护层设计要求m1.管道、管件及弯管的制作、安装2.管件安装（指铜管管件、不锈钢管件）3.套管（包括防水套管制作、安装）4.管道除锈、刷油、防腐。5.管道绝热及保护层安装、除锈、刷油6.给水管道消毒、冲洗7.水压及泄漏试验030801002钢管030801003承插铸铁管030801004柔性抗震铸铁管030801005塑料管（UPVC、PVC、PP-C、PP-R、PE管等）030801007塑料复合管24/10/195安装工程估价（2）管沟土方工程量清单项目设置项目编码项目名称项目特征计量单位工程内容010101006管沟土方土壤类别；管外径；挖沟平均深度；弃土运距；回填要求m排地表水；土方开挖；挡土板支挂；运输；回填010102003管沟石方岩石类别；管外径；开挖深度；弃碴运距；基底摊座要求；爆破石块直径要求。m石方开凿；爆破处理；渗水、积水；解小；摊座；清理、运输、回填；安全防护、警卫。24/10/196安装工程估价4.1.1.2给排水、采暖管道清单项目特征1）安装部位应明确是室内还是室外。2）输送介质指给水管道、排水管道、采暖管道、雨水管道、燃气管道。3）材质应指明是焊接钢管（镀锌、不镀锌）还是无缝钢管、非金属管（如PVC、PPR）等。4）连接方式应说明接口形式，如螺纹连接、焊接（电弧焊、气焊等）。24/10/197安装工程估价24/10/198安装工程估价5）接口材料指承插铸铁管道连接的接口材料，如石棉水泥、膨胀水泥等。6）除锈要求指轻锈、中锈、重锈。7）套管——铁皮套管、一般钢套管、防水套管套管的形式有直接将管道切割后的短管、带翼环的刚性防水套管、柔性防水套管。一般穿墙、过梁所用套管为短管，材质有塑料套管和钢套管；穿过卫生间、厨房楼板的管道应采用带翼环的刚性防水套管；在有震动的管道穿墙处采用柔性防水套管。24/10/199安装工程估价8）防腐、绝热及保护层的要求指管道刷油种类和遍数、绝热材料及其厚度、保护层材料等。9）室外管道应指明土壤种类（如一类土、四类土），管沟深度、是否有弃土外运及其运距，土方回填的压实要求等24/10/1910安装工程估价10）管道支架根据管道的工艺特点，管道支架的形式有：固定支架（卡环式、挡板式）活动支架（低滑动支架、高滑动支架、导向支架、滚动支架）托架、吊架、托钩、管卡管道支架一般用型钢制作，刷防锈底漆，面漆24/10/1911安装工程估价4.1.1.3清单工程量计算规则（1）规则1）管道安装清单项目工程量按设计图示管道中心线长度以延长米计算，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）及各种井类所占长度；方形补偿器以其所占长度按管道安装工程量计算。2）管道支架工程量按设计图示质量计算。3）室外给排水管沟土石方清单工程量按设计图示以管道中心线长度计算。24/10/1912安装工程估价（2）管道安装清单工程量计算要则1）管道安装清单工程量按长度计算2）管道支架清单工程量按质量计算（支架工程量的计算取决于管道长度、支架安装最大间距和支架的单重）3）管沟土石方清单项目工程量与埋地管道的长度相同（管沟土石方的清单项目工程量与通常工作中土石方工程量按体积计算完全不同）24/10/1913安装工程估价24/10/1914安装工程估价室内钢管道直径在32mm以上（不含32mm）要另计算其支架的制作安装，管道支架按重量计算；管道支架的重量根据管道种类按设计或标准图计算。钢管道单管、双管托架沿墙安装和膨胀螺栓固定安装的每个支架重量见图表。24/10/1915安装工程估价管道托架示意参考图（A）沿墙安装单管或双管托架(15～150mm)（B）沿墙安装单管或双管托架(200～300mm)（C）膨胀螺栓固定单管或双管托架(15～150mm)（D）膨胀螺栓固定单管或双管托架(2...
