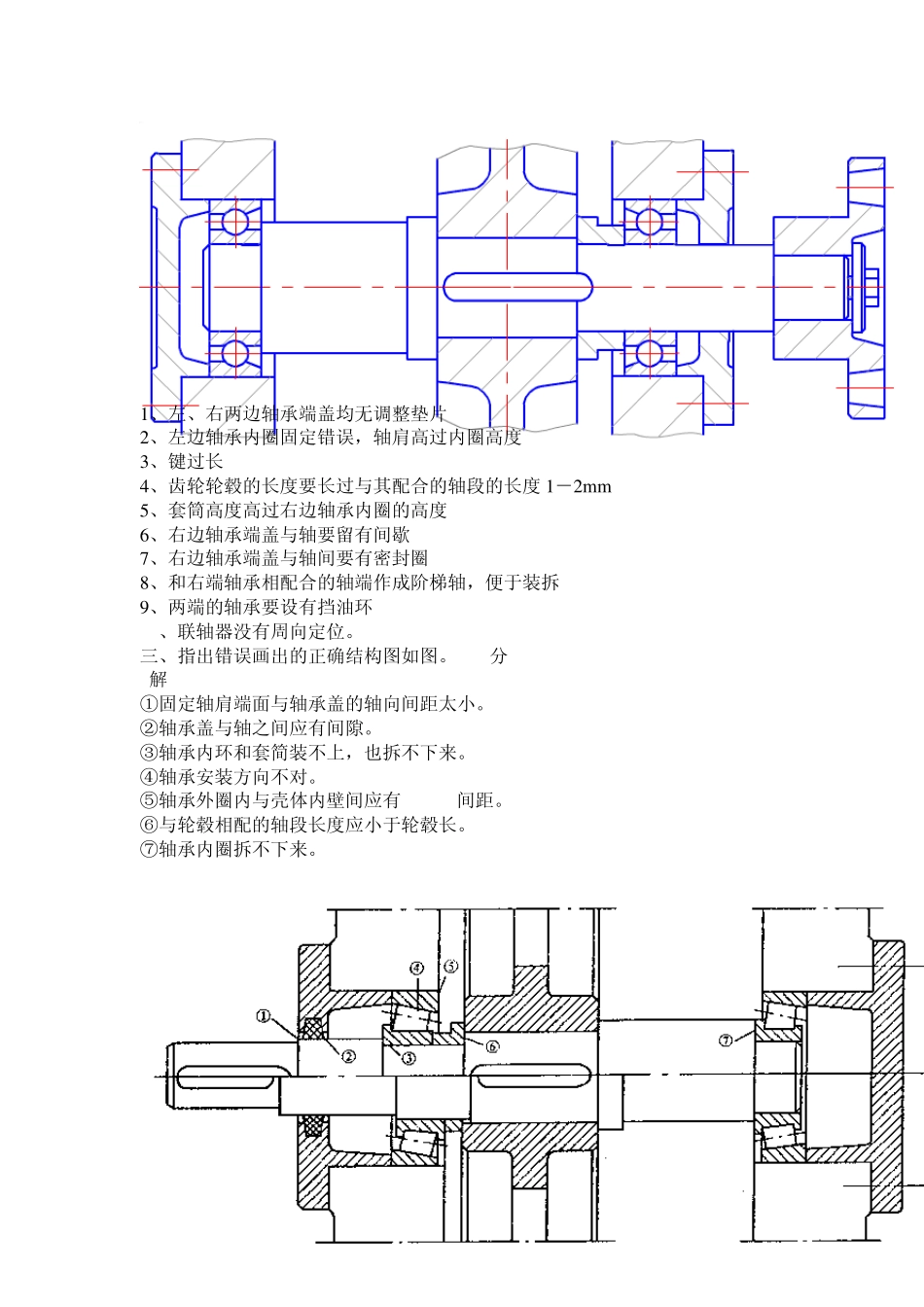

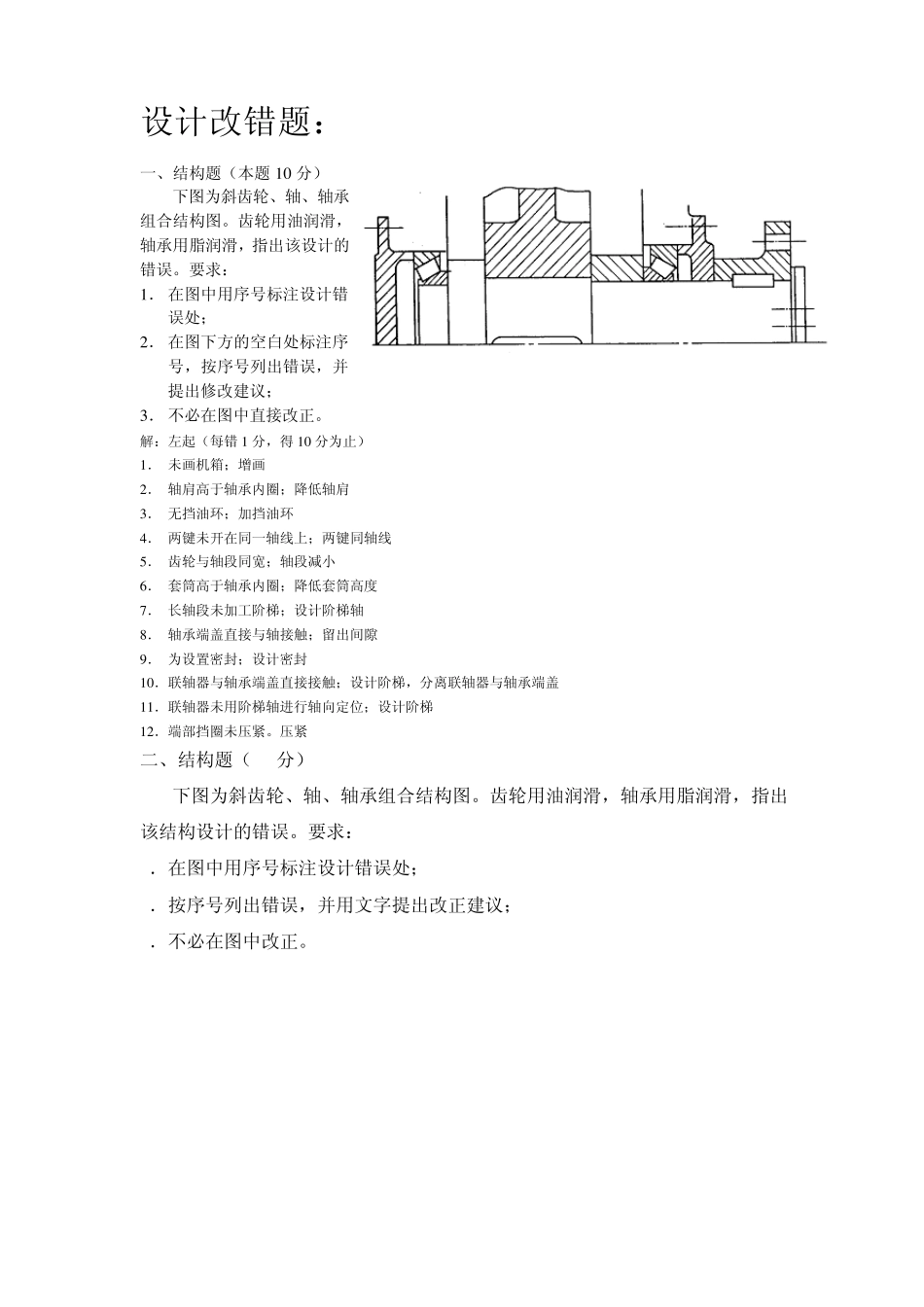

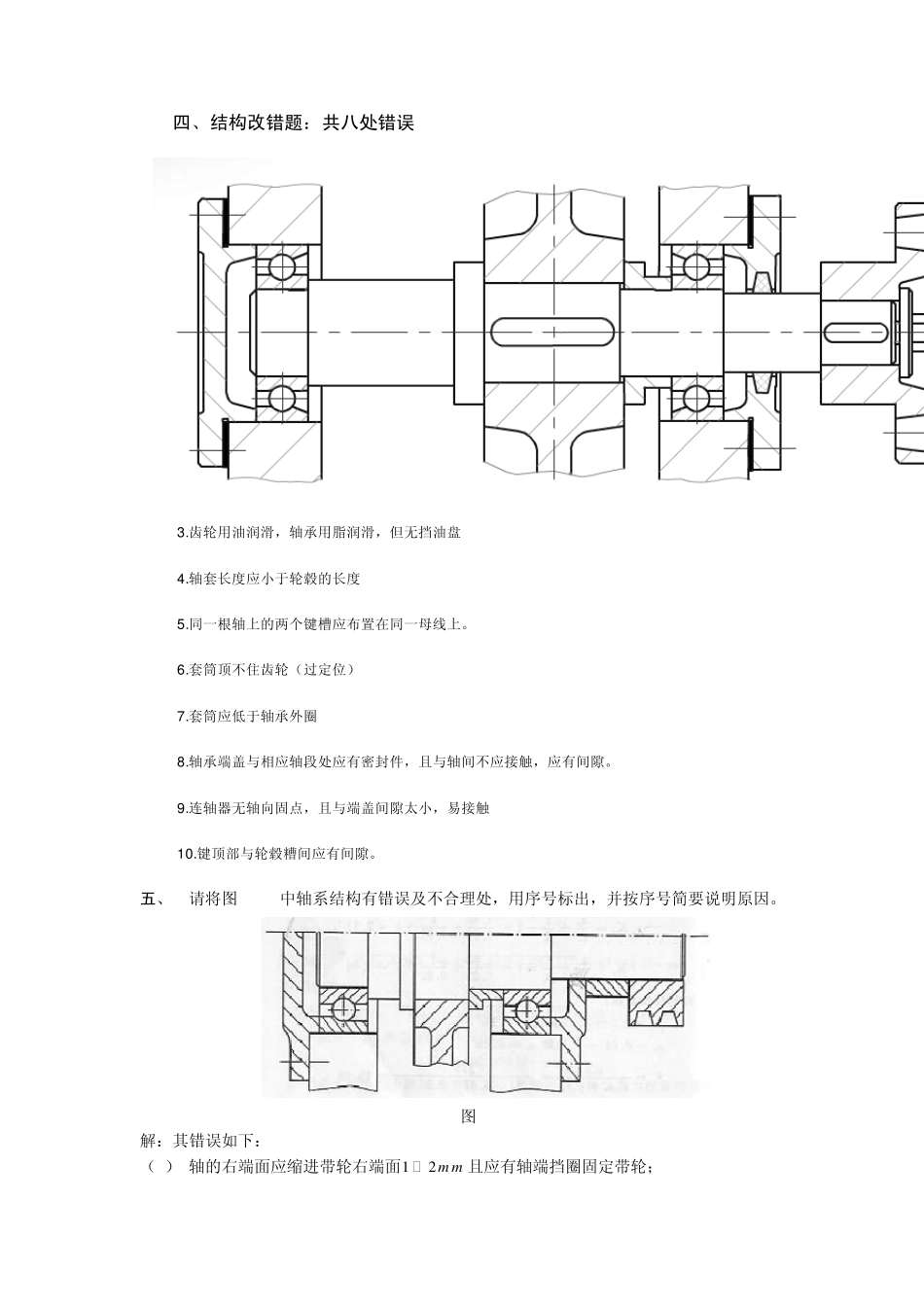

设计改错题： 一、结构题（本题1 0 分） 下图为斜齿轮、轴、轴承组合结构图。齿轮用油润滑，轴承用脂润滑，指出该设计的错误。要求： 1 ． 在图中用序号标注设计错误处； 2 ． 在图下方的空白处标注序号，按序号列出错误，并提出修改建议； 3 ． 不必在图中直接改正。 解：左起（每错1 分，得 1 0 分为止） 1 ． 未画机箱；增画 2 ． 轴肩高于轴承内圈；降低轴肩 3 ． 无挡油环；加挡油环 4 ． 两键未开在同一轴线上；两键同轴线 5 ． 齿轮与轴段同宽；轴段减小 6 ． 套筒高于轴承内圈；降低套筒高度 7 ． 长轴段未加工阶梯；设计阶梯轴 8 ． 轴承端盖直接与轴接触；留出间隙 9 ． 为设置密封；设计密封 1 0 ．联轴器与轴承端盖直接接触；设计阶梯，分离联轴器与轴承端盖 1 1 ．联轴器未用阶梯轴进行轴向定位；设计阶梯 1 2 ．端部挡圈未压紧。压紧 二、结构题（10分） 下图为斜齿轮、轴、轴承组合结构图。齿轮用油润滑，轴承用脂润滑，指出该结构设计的错误。要求： 1．在图中用序号标注设计错误处； 2．按序号列出错误，并用文字提出改正建议； 3．不必在图中改正。 1、左、右两边轴承端盖均无调整垫片 2、左边轴承内圈固定错误，轴肩高过内圈高度 3、键过长 4、齿轮轮毂的长度要长过与其配合的轴段的长度1－2m m 5、套筒高度高过右边轴承内圈的高度 6、右边轴承端盖与轴要留有间歇 7、右边轴承端盖与轴间要有密封圈 8、和右端轴承相配合的轴端作成阶梯轴，便于装拆 9、两端的轴承要设有挡油环 10、联轴器没有周向定位。 三、指出错误画出的正确结构图如图。(10分) [解] ①固定轴肩端面与轴承盖的轴向间距太小。 ②轴承盖与轴之间应有间隙。 ③轴承内环和套简装不上，也拆不下来。 ④轴承安装方向不对。 ⑤轴承外圈内与壳体内壁间应有5-8mm间距。 ⑥与轮毂相配的轴段长度应小于轮毂长。 ⑦轴承内圈拆不下来。 四、结构改错题：共八处错误 题七图第七题 1 .无垫片，无法调整轴承的游系 2 .轴肩过高，无法拆卸轴承 3 .齿轮用油润滑，轴承用脂润滑，但无挡油盘 4 .轴套长度应小于轮毂的长度 5 .同一根轴上的两个键槽应布置在同一母线上。 6 .套筒顶不住齿轮（过定位） 7 .套筒应低于轴承外圈 8 .轴承端盖与相应轴段处应有密封件，且与轴间不应接触，应有间隙。 9 .连轴器无轴向固点，且与端盖间隙太小，易接触 1 0 .键顶部与轮毂糟间应有间...
