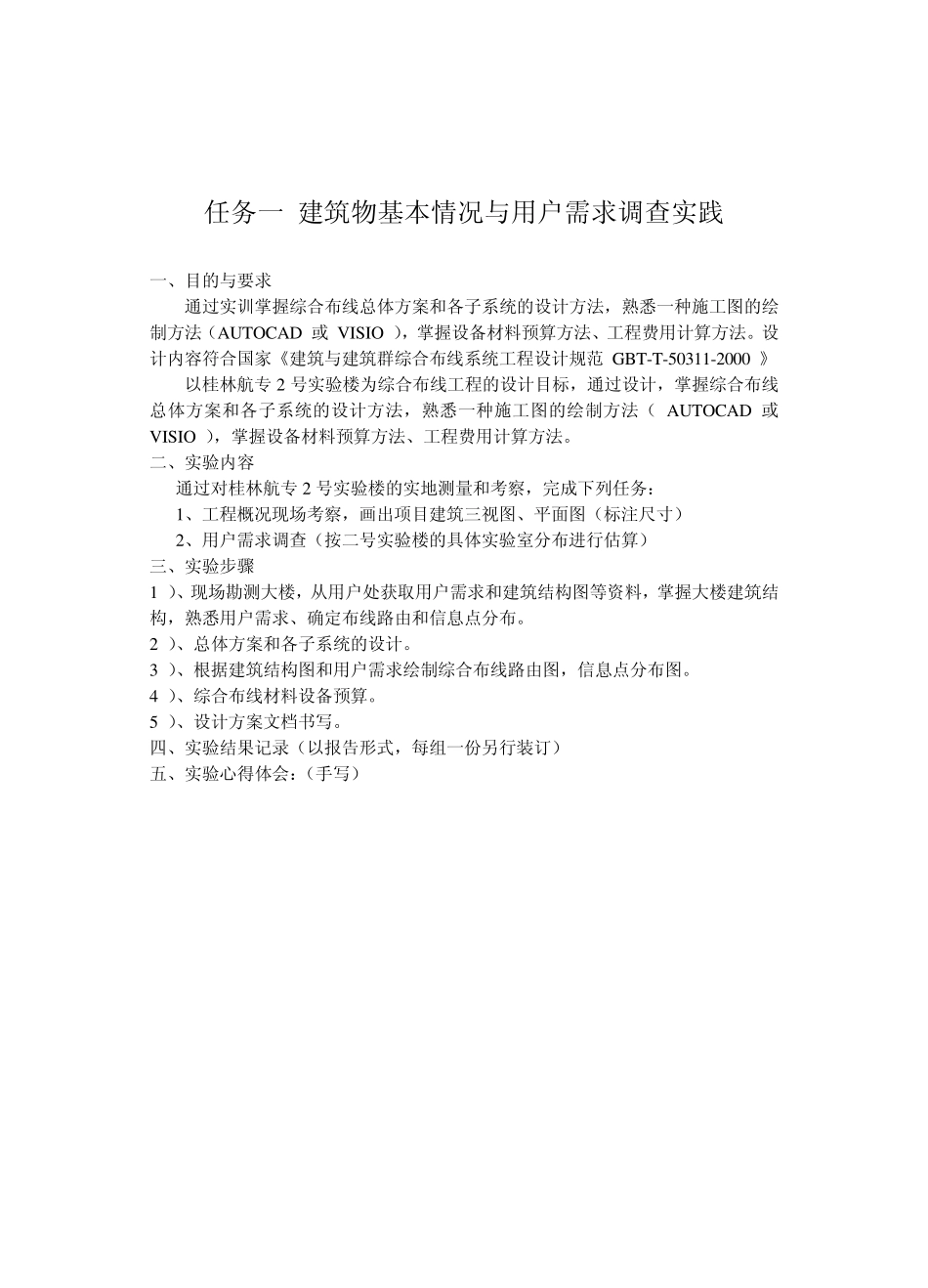

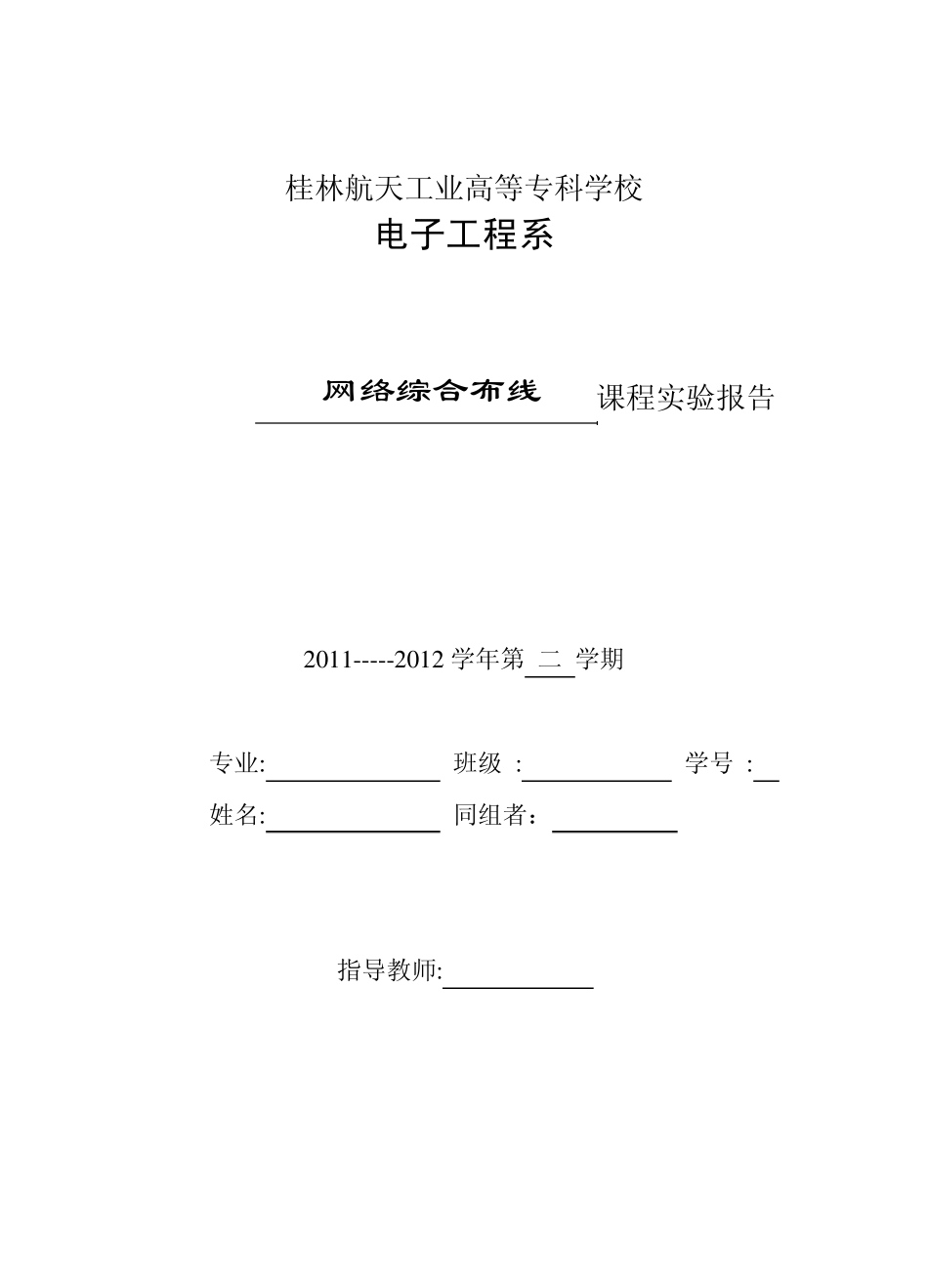

桂林航天工业高等专科学校 电子工程系 网络综合布线 课程实验报告 2011-----2012 学年第 二 学期 专业: 班级 : 学号 : 姓名: 同组者： 指导教师: 任务一 建筑物基本情况与用户需求调查实践 一、目的与要求 通过实训掌握综合布线总体方案和各子系统的设计方法，熟悉一种施工图的绘制方法（AUTOCAD 或 VISIO ），掌握设备材料预算方法、工程费用计算方法。设计内容符合国家《建筑与建筑群综合布线系统工程设计规范 GBT-T-50311-2000 》 以桂林航专 2 号实验楼为综合布线工程的设计目标，通过设计，掌握综合布线总体方案和各子系统的设计方法，熟悉一种施工图的绘制方法（ AUTOCAD 或 VISIO ），掌握设备材料预算方法、工程费用计算方法。 二、实验内容 通过对桂林航专 2 号实验楼的实地测量和考察，完成下列任务： 1、工程概况现场考察，画出项目建筑三视图、平面图（标注尺寸） 2、用户需求调查（按二号实验楼的具体实验室分布进行估算） 三、实验步骤 1 ）、现场勘测大楼，从用户处获取用户需求和建筑结构图等资料，掌握大楼建筑结构，熟悉用户需求、确定布线路由和信息点分布。 2 ）、总体方案和各子系统的设计。 3 ）、根据建筑结构图和用户需求绘制综合布线路由图，信息点分布图。 4 ）、综合布线材料设备预算。 5 ）、设计方案文档书写。 四、实验结果记录（以报告形式，每组一份另行装订） 五、实验心得体会：（手写） 任务二R J-45 跳线制作与测试 一、实训目的:掌握网络跳线的制作方法 二、实训理论与步骤： 制作步骤如下： 步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去 2－3厘米。 有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线； 步骤 2：剥线完成后的双绞线电缆； 步骤 3：接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方； 步骤 4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动， 即在靠外的位置， 调整线序为以下顺序 左一：橙 左二：蓝 左三：绿 左四：棕 步骤 5：小心的剥开每一对线，白...
