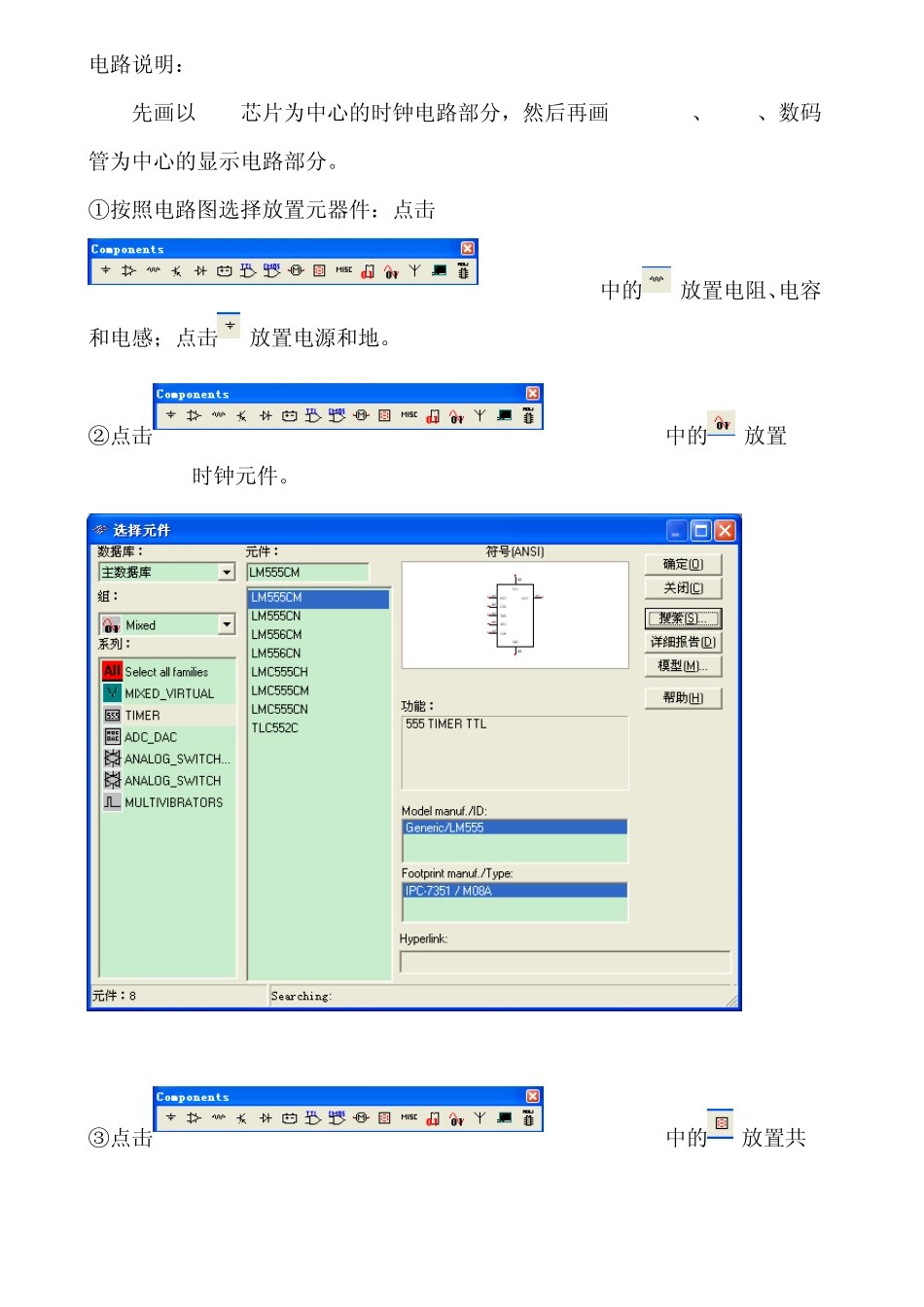

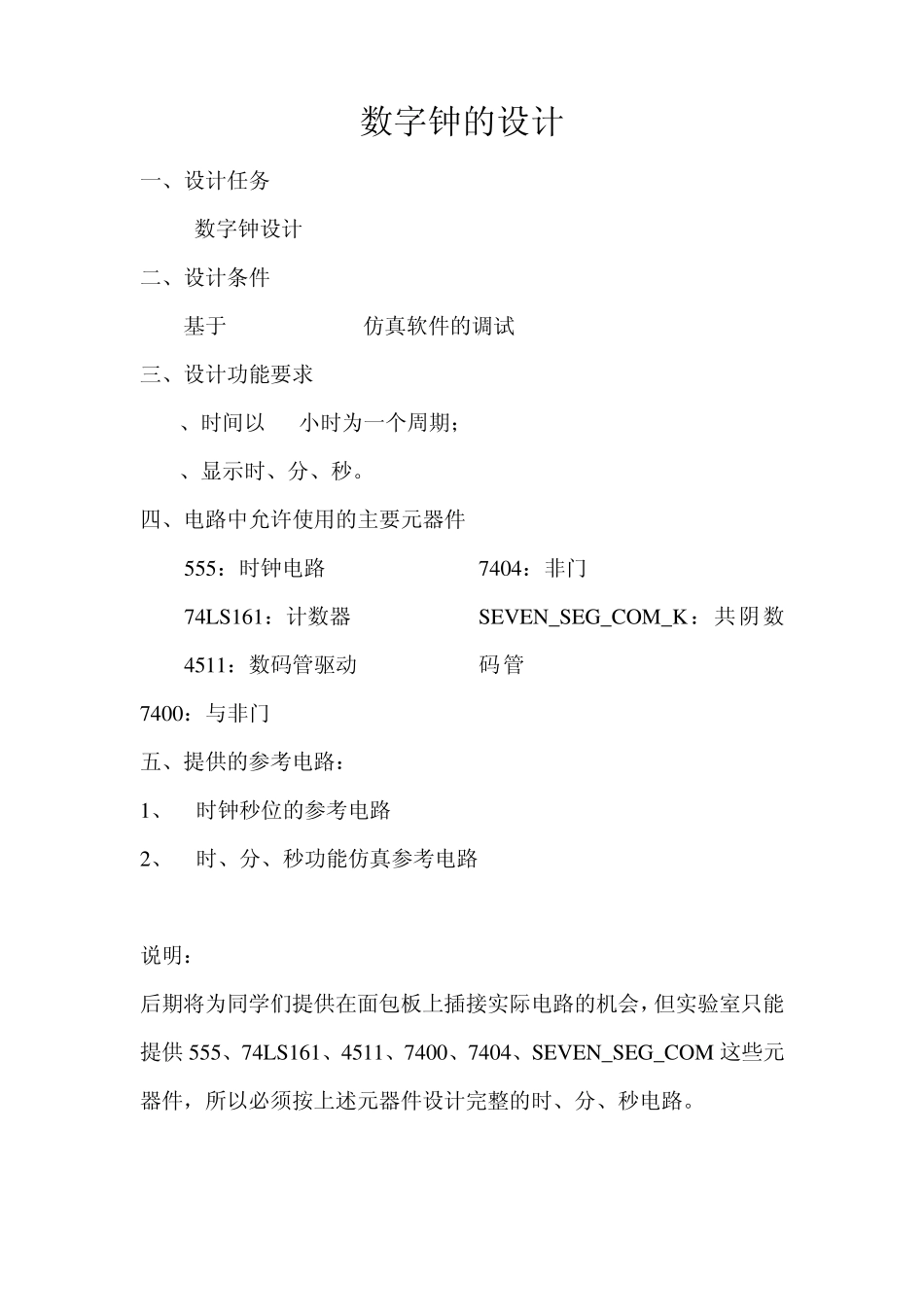

数字钟的设计 一、设计任务 数字钟设计 二、设计条件 基于 Multisim 10 仿真软件的调试 三、设计功能要求 1、时间以 12小时为一个周期； 2、显示时、分、秒。 四、电路中允许使用的主要元器件 555：时钟电路 74LS161：计数器 4511：数码管驱动 7400：与非门 7404：非门 SEVEN_SEG_COM_K：共阴数码管 五、提供的参考电路： 1、 时钟秒位的参考电路 2、 时、分、秒功能仿真参考电路 说明： 后期将为同学们提供在面包板上插接实际电路的机会，但实验室只能提供 555、74LS161、4511、7400、7404、SEVEN_SEG_COM 这些元器件，所以必须按上述元器件设计完整的时、分、秒电路。U34511BD_5VDA7DB1DC2DD6OA13OD10OE9OF15OC11OB12OG14~EL5~BI4~LT3U44511BD_5VDA7DB1DC2DD6OA13OD10OE9OF15OC11OB12OG14~EL5~BI4~LT3U774LS161NQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2U874LS161NQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2U5LMC555CMGND1DIS7OUT3RST4VCC8THR6CON5TRI2U6A7400NU9A7404NR111¦¸R211¦¸R310k¦¸R5470k¦¸R450k¦¸Key=A 50%C110nFC210nF1234567891011121314151618 202425232628313000VCC5VVCCVCC5VVCC000VCC5VVCC5VVCC0029VCC00U2A B C D E F GCKU1A B C D E F GCKU6B7400NU6C7400NU9B7404N1921172227343233 3 .1 时钟秒位的参考电路（1 0 进制和 6 进制计数器及数码管显示）电路说明： 先画以555芯片为中心的时钟电路部分，然后再画74LS161、4511、数码管为中心的显示电路部分。 ①按照电路图选择放置元器件：点击中的放置电阻、电容和电感；点击放置电源和地。 ②点击中的放置LM555CM时钟元件。 ③点击中的放置共阴极数码管。 ④点击中的放置计数器 74LS161N、与非门 7400N（一个芯片中含 4 个与非门资源）、非门 7404N（一个芯片中含 6 个非门资源）。 ⑤点击中的放置数码管驱动4511BD_5V。 ⑥点击元器件的管脚按照电路图进行连线。 ⑦点击仿真按钮进行仿真。 U1874LS161NQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2U174LS161NQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2VCC5VVCC5VGNDGNDU4A7400NU5A7400NU6A7400NU8A7404NU9A7404NU10A B C D E F GCKU7A B C D E F GCKVCC5VU34511BD_5VDA7DB1DC2DD6OA13OD10OE9OF15OC11OB12OG14~EL5~BI4~LT3U24511BD_5VDA7DB1DC2DD6OA13OD10OE9OF15OC11OB12OG14~EL5~BI4...
