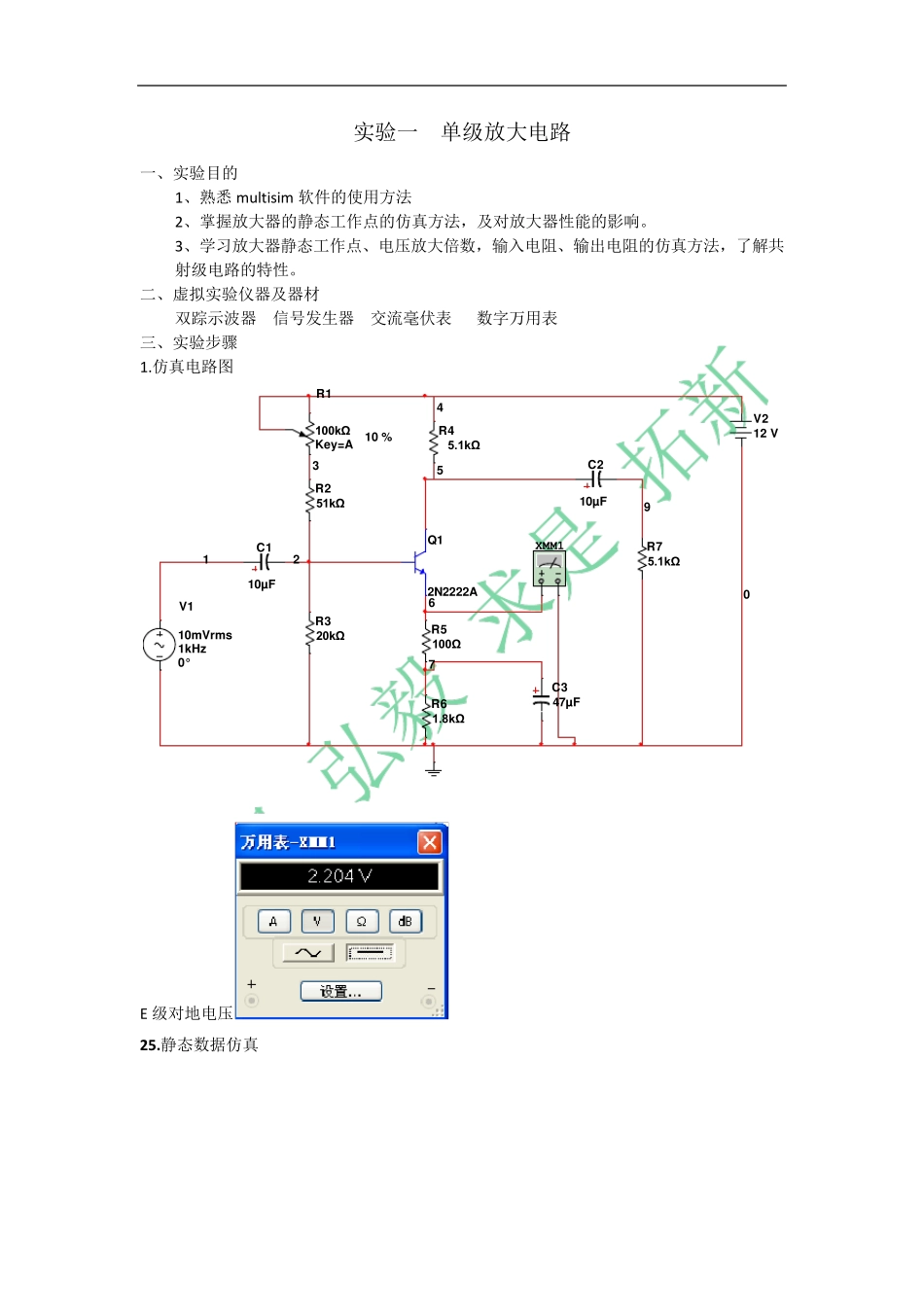

实验一 单级放大电路 一、实验目的 1、熟悉 mu ltisim 软件的使用方法 2、掌握放大器的静态工作点的仿真方法，及对放大器性能的影响。 3、学习放大器静态工作点、电压放大倍数，输入电阻、输出电阻的仿真方法，了解共射级电路的特性。 二、虚拟实验仪器及器材 双踪示波器 信号发生器 交流毫伏表 数字万用表 三、实验步骤 1.仿真电路图 E 级对地电压 25.静态数据仿真 V110mVrms 1kHz 0° R1100kΩKey=A10 %R251kΩR320kΩR45.1kΩQ12N2222AR5100ΩR61.8kΩC110µFC210µFC347µF37V212 V 4521R75.1kΩ9XMM160 记录数据，填入下表 仿真数据（对地数据）单位；V 计算数据 单位；V 基级 集电极 发射级 Vbe Vce RP 2.834 6.126 2.204 0.63 3.922 10k 26.动态仿真一 1.单击仪表工具栏的第四个，放置如图，并连接电路。 V110mVrms 1kHz 0° R1100kΩKey=A10 %R251kΩR320kΩR45.1kΩQ12N2222AR5100ΩR61.8kΩC110µFC210µFC347µF37V212 V 452R75.1kΩXSC1ABEx t Trig++__+_6019 2.双击示波器，得到如下波形 5.他们的相位相差180 度。 27.动态仿真二 1.删除负载电阻 R6 2.重启仿真。 V110mVrms 1kHz 0° R1100kΩKey=A10 %R251kΩR320kΩR45.1kΩQ12N2222AR5100ΩR61.8kΩC110µFC210µFC347µF37V212 V 452XSC1ABEx t Trig++__+_6109 记录数据. 仿真数据（注意 填写单位） 计算 Vi 有效值 Vo 有效值 Av 10mv 370.68mv 37 3.分别加上 5.1k,300 欧的电阻，并填表 填表. 仿真数据（注意 填写单位） 计算 RL VI VO AV 5.1K 10mv 193.708mv 19 300 10mv 24.4mv 2.4 4.其他不变，增大和减少滑动变阻器的值，观察 VO 的变化，并记录波形 VB VC VE 画出波形 RP 增大 减小 增大 减小 RP 减小 增大 减小 增大 V110mVrms 1kHz 0° R1100kΩKey=A10 %R251kΩR320kΩR45.1kΩQ12N2222AR5100ΩR61.8kΩC110µFC210µFC347µF37V212 V 452XSC1ABEx t Trig++__+_61R75.1kΩ90 28.仿真动态三 1.测量输入端电阻。 在输入端串联一个 5.1k 的电阻，并连接一个万用表，启动仿真，记录数据，填入表格。 仿真数据（注意 填写单位） 计算 信号发生器有效电压值 万用表的有效数据 RI 7.07mv 6.02mv 30k 2.测量输出电阻RO 数据为 VL 测量数据为 VO V110mVrms 1kHz 0° R1100kΩKey=A10 %R251kΩR320kΩR45.1kΩQ12N2222AR...
