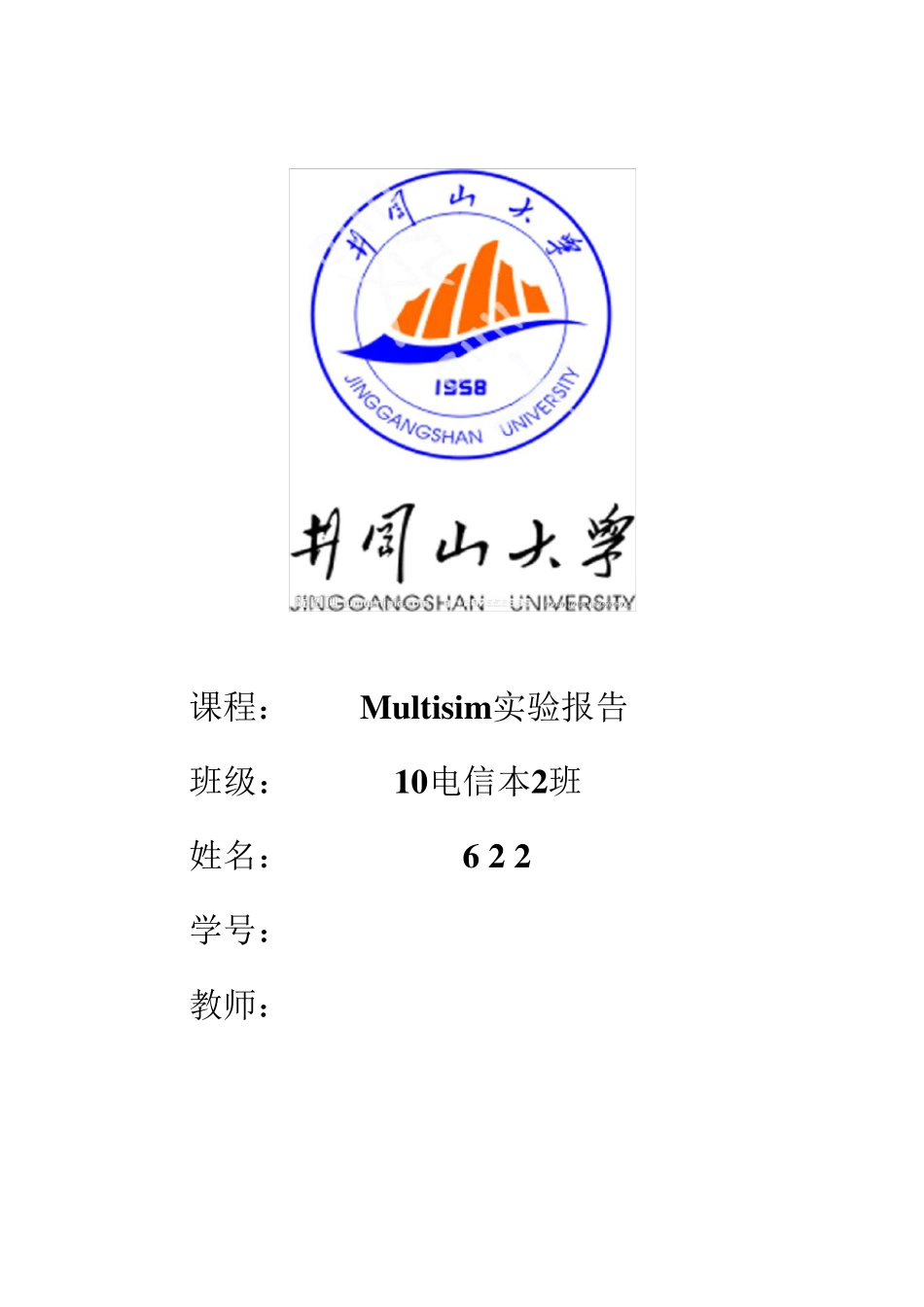

课程： Mu ltisim实验报告 班级： 10电信本2班 姓名： 6 2 2 学号： ********* 教师： * * * 实验一 负反馈放大器电路 一． 负反馈放大器电路工作原理 图1 带有电压串联负反馈的两级阻容耦合放大器 图1 所示为带有负反馈的两级阻容耦合放大电路，在电路中通过R13 把输出电压引回到输入端，加在晶体管Q1 的发射极上，在发射极电阻R6 上形成反馈电压。根据反馈的判断法可知，它属于电压串联负反馈。 1 . 闭环电压放大倍数 056211243122(/ /)/71201010 100%ffDSoXYRfRRR CCCRCRRRRRr VuDivR UKU UmAVV 其中 u f1uuuAAA F  式中，uA 为基本放大器（无反馈）的电压放大倍数，既开环电压放大倍数；1uuA F为反馈深度，其大小决定了负反馈对放大器性能改善的程度。 2 . 反馈系数 6u136FRRR 3 . 输入电阻 (1)ifuuiRA F R 式中，iR 为基本放大器的输入电阻。 4 . 输出电阻 1oo fu ouRRA F  式中，oR 为基本放大器的输出电阻；u oA为基本放大器LR   时的电压放大倍数。 二． 实验现象 （a）无负反馈 （b）有负反馈 图 2 负反馈对放大器失真的改善 （a）中示波器输出信号失真较严重，通过开关 Key=A 的闭合，（b）中输出波形失真得到很明显的改善。 图3 未加负反馈时放大电路的幅频特性 图4 加入负反馈放大电路的幅频特性 引入负反馈后，放大电路总得通频带得到了展宽。 实验二 射极跟随器 一． 射极跟随器工作原理 图1 射极跟随器原理图 1 . 输入电阻iR 43(1)()ibeRrRR 2 . 输出电阻oR / /bebeoErrRR 式中， 34ERRR。 3 . 电压放大倍数 图1 电路的仿真结果如图2 所示。且有 55(1)(/ /)1(1)(/ /)EubeERRArRR 4 . 电压跟随范围 电压跟随范是指射极跟随器输出电压ou 跟随输入电压iu 作线性变化的区域。当iu 超过一定范围时，ou 便不能随iu 作线性变化。电压跟随范围 22oPPoUU 图2 射极跟随器输入、输出波形 二． 电路分析 1 . 射极跟随器瞬态特性分析 图3 分析节点 4 和 6 的瞬态特性波形图 2 . 电路灵敏度分析 （a）直流电压灵敏度仿真 （b）交流电压灵敏度仿真 图4 电路灵敏度仿真 灵敏度分析是分析电路特性对电路中元器件参数的敏感程度。灵敏度分析包括直流灵敏度分析和交流灵敏度分析功能。直流灵敏度分析的仿真...
