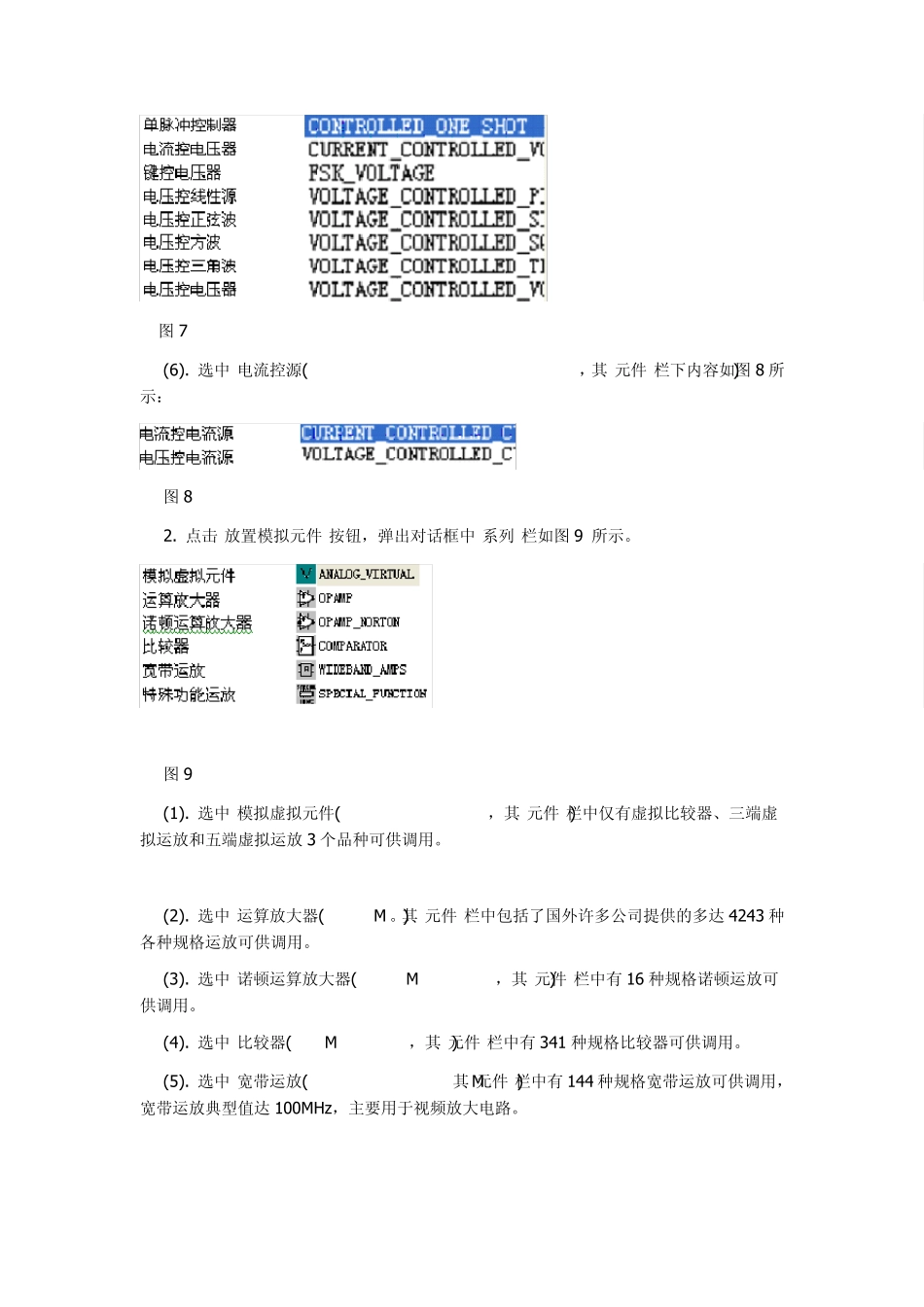

multisim 元件库 1.点击“放置信号源”按钮,弹出对话框中的“系列”栏如图2 所示。 图 2 (1). 选中“电源(POWER_SOURCES)”,其“元件”栏下内容如图3 所示: 图 3 (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”,其“元件”栏下内容如图4 所示: 图4 (3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”,其“元件”栏下内容如图5 所示: 图5 (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”,其“元件”栏下内容如图6 所示: 图6 (5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”,其“元件”栏下内容如图7 所示: 图7 (6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”,其“元件”栏下内容如图8 所示: 图8 2. 点击“放置模拟元件”按钮,弹出对话框中“系列”栏如图9 所示。 图9 (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”,其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3 个品种可供调用。 (2). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达 4243 种各种规格运放可供调用。 (3). 选中“诺顿运算放大器(OPAMP_NORTON)”,其“元件”栏中有16 种规格诺顿运放可供调用。 (4). 选中“比较器(COMPARATOR)”,其“元件”栏中有341 种规格比较器可供调用。 (5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144 种规格宽带运放可供调用,宽带运放典型值达 100MHz,主要用于视频放大电路。 (6). 选中“特殊功能运放(SPECIAL_FUNCTION)”,其“元件”栏中有165 种规格特殊功能运放可供调用,主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。 3.点击“放置基础元件”按钮,弹出对话框中“系列”栏如图 10 所示。 图 10 (1). 选中“基本虚拟元件库(BASIC_VIRTUAL)”,其“元件”栏中如图 11 所示。 图11 (2). 选中“额定虚拟元件(RATED_VIRTUAL)”,其“元件”栏中如图12 所示。 图12 (3). 选中“三维虚拟元件(3D_VIRTUAL)”,其“元件”栏中如图13 所示。 图13 (4). 选中“电阻(RESISTOR)”,其“元件”栏中有从“1.0Ω到22MΩ”全系列电阻可供调用。 (5). 选中“贴片电阻(RESISTOR_SMT)”,其“元件”栏中有从“0.05Ω到20.00MΩ”系列电阻可供调用。 (6). 选中“排阻(RPACK)”,其“元件”栏中共有7 种排阻可供调用。 (7). 选中“电位器(POTENTIOMETER)”,其“元件”栏中共有...
