Multisim的基本分析方法1VIP免费

Multisim的基本分析方法1_第1页
1/17
Multisim的基本分析方法1_第2页
2/17
Multisim的基本分析方法1_第3页
3/17
28 第2 章 Mu ltisim9 的基本分析方法 主 要 内 容  2.1 直流工作点分析(DC Operating Point Analysis )  2.2 交流分析(AC Analysis)  2.3 瞬态分析(Transient Analysis)  2.4 傅立叶分析(Fourier Analysis)  2.5 失真分析(Distortion Analysis)  2.6 噪声分析(Noise Analysis)  2.7 直流扫描分析(DC Sweep Analysis)  2.8 参数扫描分析(Parameter Sweep Analysis) 2.1 直流工作点分析 直流工作点分析也称静态工作点分析,电路的直流分析是在电路中电容开路、电感短路时,计算电路的直流工作点,即在恒定激励条件下求电路的稳态值。 在电路工作时,无论是大信号还是小信号,都必须给半导体器件以正确的偏置,以便使其工作在所需的区域,这就是直流分析要解决的问题。了解电路的直流工作点,才能进一步分析电路在交流信号作用下电路能否正常工作。求解电路的直流工作点在电路分析过程中是至关重要的。 2.1.1 构造电路 为了分析电路的交流信号是否能正常放大,必须了解电路的直流工作点设置得是否合理,所以首先应对电路得直流工作点进行分析。在Multisim9 工作区构造一个单管放大电路,电路中电源电压、各电阻和电容取值如图所示。 注意:图中的1,2,3,4,5 等编号可以从 Options---sheet properties—circuit—show all 调试出来。 执行菜单命令 Simulate/Analyses,在列出的可操作分析类型中选择 DC Operating Point,则出现直流工作点分析对话框,如图 A 所示。直流工作点分析对话框 B。 29 1. Output 选项 Ou tpu t 用于选定需要分析的节点。 左边 Variables in circu it 栏内列出电路中各节点电压变量和流过电源的电流变量。右边Selected v ariables for 栏用于存放需要分析的节点。 具体做法是先在左边 Variables in circu it 栏内中选中需要分析的变量(可以通过鼠标拖拉进行全选),再单击 Add 按钮,相应变量则会出现在 Selected v ariables for 栏中。如果 Selected v ariables for 栏中的某个变量不需要分析,则先选中它,然后点击 Remov e 按钮,该变量将会回到左边 Variables in circu it 栏中。 2.Analysis Options 和 Summary 选项表示:分析的参数设置和 Su mmary 页中排列了该分析所设置的所有参数和选项。用户通过检查可以确认这些参数的设置。 2.1.3 检查测试结...

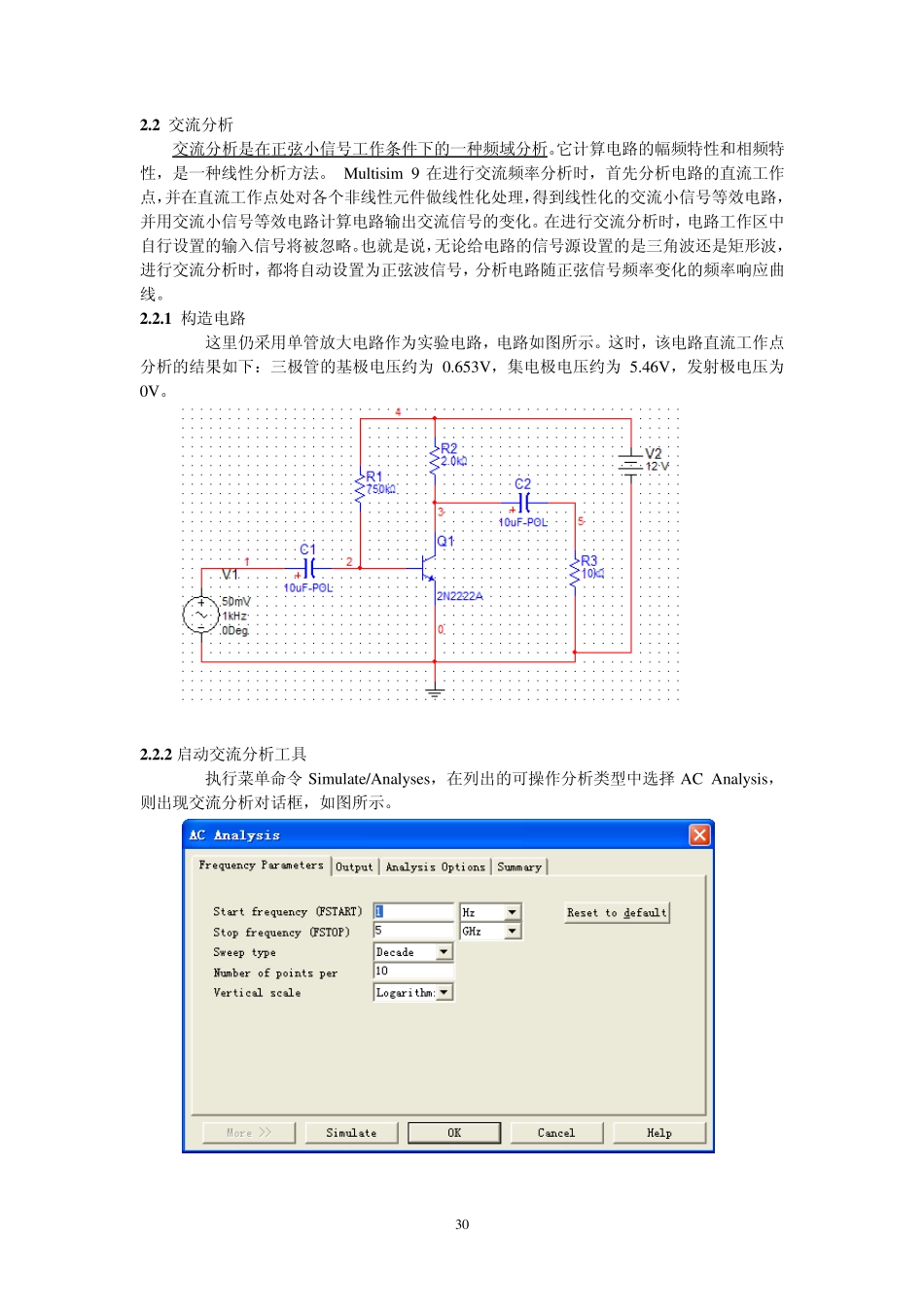

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

Multisim的基本分析方法1
