MVR蒸发系统理论培训和操作规程VIP免费

MVR蒸发系统理论培训和操作规程_第1页
1/7
MVR蒸发系统理论培训和操作规程_第2页
2/7
MVR蒸发系统理论培训和操作规程_第3页
3/7

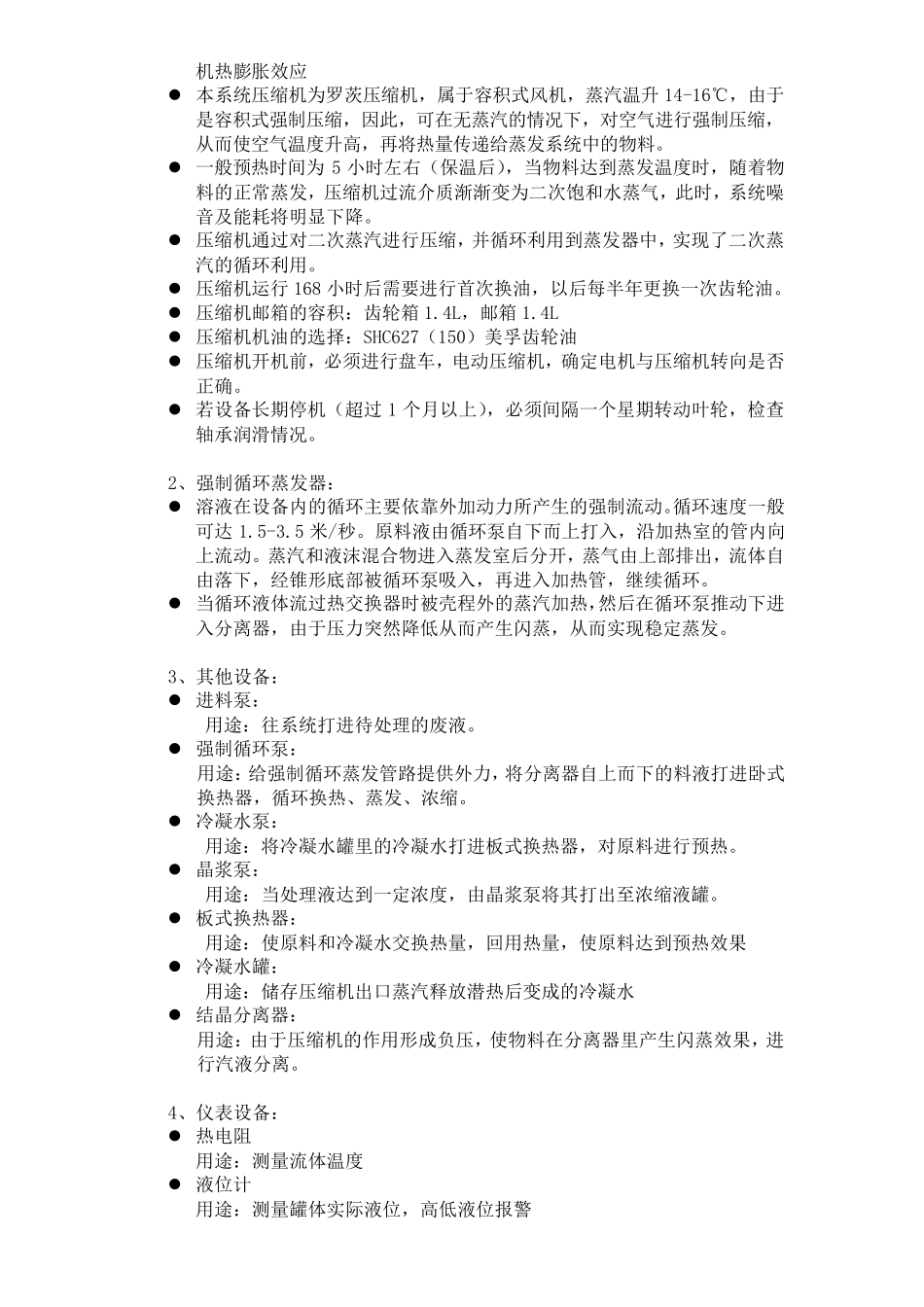

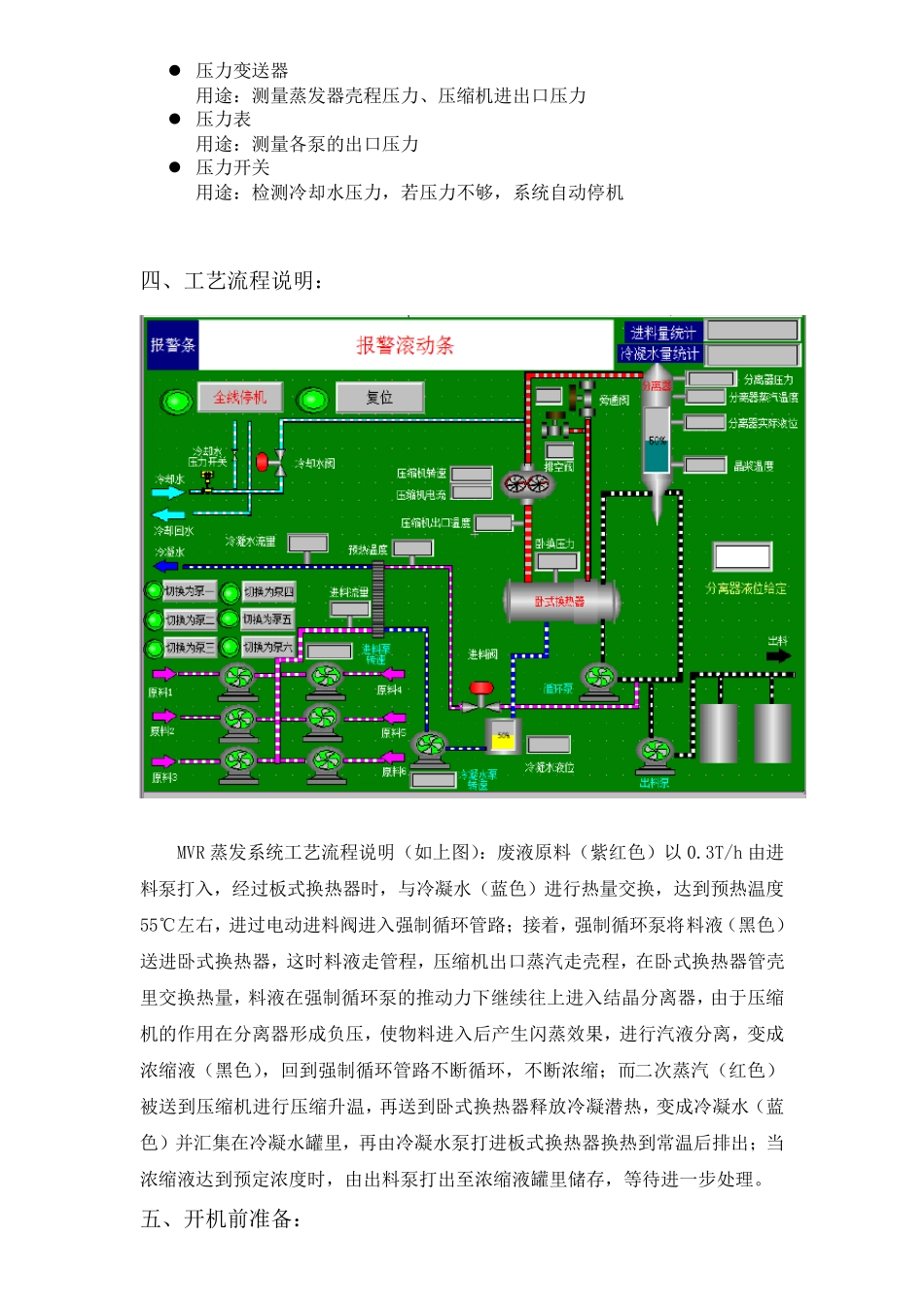

MVR 蒸 发 系 统 理 论 培 训 和 操 作 规 程 一 、 项 目 概 况 : 1、 处 理 量 : 0.3t/h 蒸 发 量 : 0.2t/h 2、 处 理 物 料 : 除 油 废 液 1、 除 油 废 液 2、 硫 酸 铜 废 液 。 3、 处 理 工 艺 : 强 制 循 环 蒸 发 , 浓 缩 液 出 料 。 4、 系 统 材 质 : 非 标 主 体 为 TA2, 与 物 料 接 触 部 分 管 道 为 TA2, 进 料 管 道 为 UPVC,蒸 汽 管 道 为 SUS304, 冷 凝 水 管 道 为 SUS304。 二 、 公 用 工 程 配 置 参 数 :  循 环 水 进 水 压 力 : 0.2-0.3MPa  安 装 环 境 : 室 内  噪 音 : 85dB( 正 常 蒸 发 状 态 下 )  隔 噪 后 : 75dB( 正 常 蒸 发 状 态 下 )  地 面 要 求 载 荷 : 1t/㎡ ( 含 动 载 荷 )  空 开 负 荷 : 45KVA  冷 凝 水 流 向 : 用 户 自 接  浓 缩 液 流 向 : 浓 缩 液 储 罐 三 、 主 要 设 备 介 绍 : 包 括 压 缩 机 、 强 制 循 环 蒸 发 器 、 结 晶 分离 器 、 冷 凝 水 罐 、 浓 缩 液 储 罐 、 板 式 换 热 器 、配 电 柜 , 以 及 传 动 设 备 : 压 缩 机 、 循 环 泵 、进 料 泵 、 冷 凝 水 泵 、 晶 浆 泵 1、 压 缩 机 参 数 、 运 行和 维护:  品牌: 美国Tuthill 型号4012  过流 介 质 : 饱和 水 蒸 气  介 质 摩尔质 量 : 18.016  介 质 质 量 流 量 : 300kg/h  入口压 力 : 55-70kpa  入口温度: 90±5℃  出 口压 力 : 101-125kpa  出 口温度: 100-106℃  压 缩 机 轴功率: 14.5kw  配 套电 机 功率: 18.5kw  电 机 品牌: 马拉松  电 机 转速: 2836RPM( 75% of Max)  压 缩 机 补水 温度: 常 温  补水 量 : 0.035m³/H  补水 用 途: 解 除 蒸 汽 过热 , 降 低 蒸 汽 出 口温度, 提 升 蒸 汽 热 焓 , 消 减 压 缩机热膨胀效应  本系统压缩机为罗茨压缩机,属于容积式风机,蒸汽温升14-16℃,由于是容积式强制压缩,因此,可在无蒸汽的情况下,对...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

MVR蒸发系统理论培训和操作规程
