proe5.0的装配动画制作详解2VIP免费

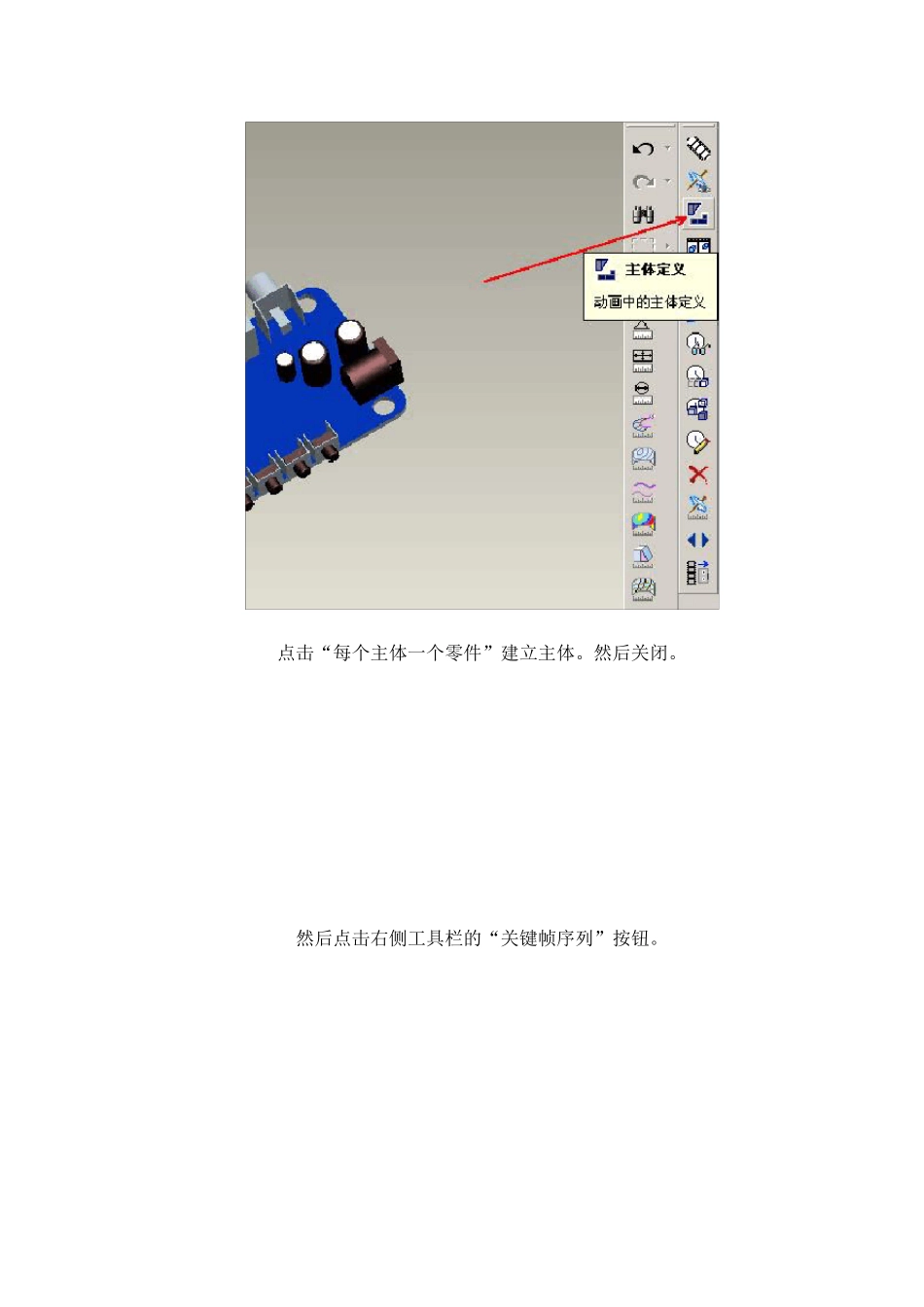

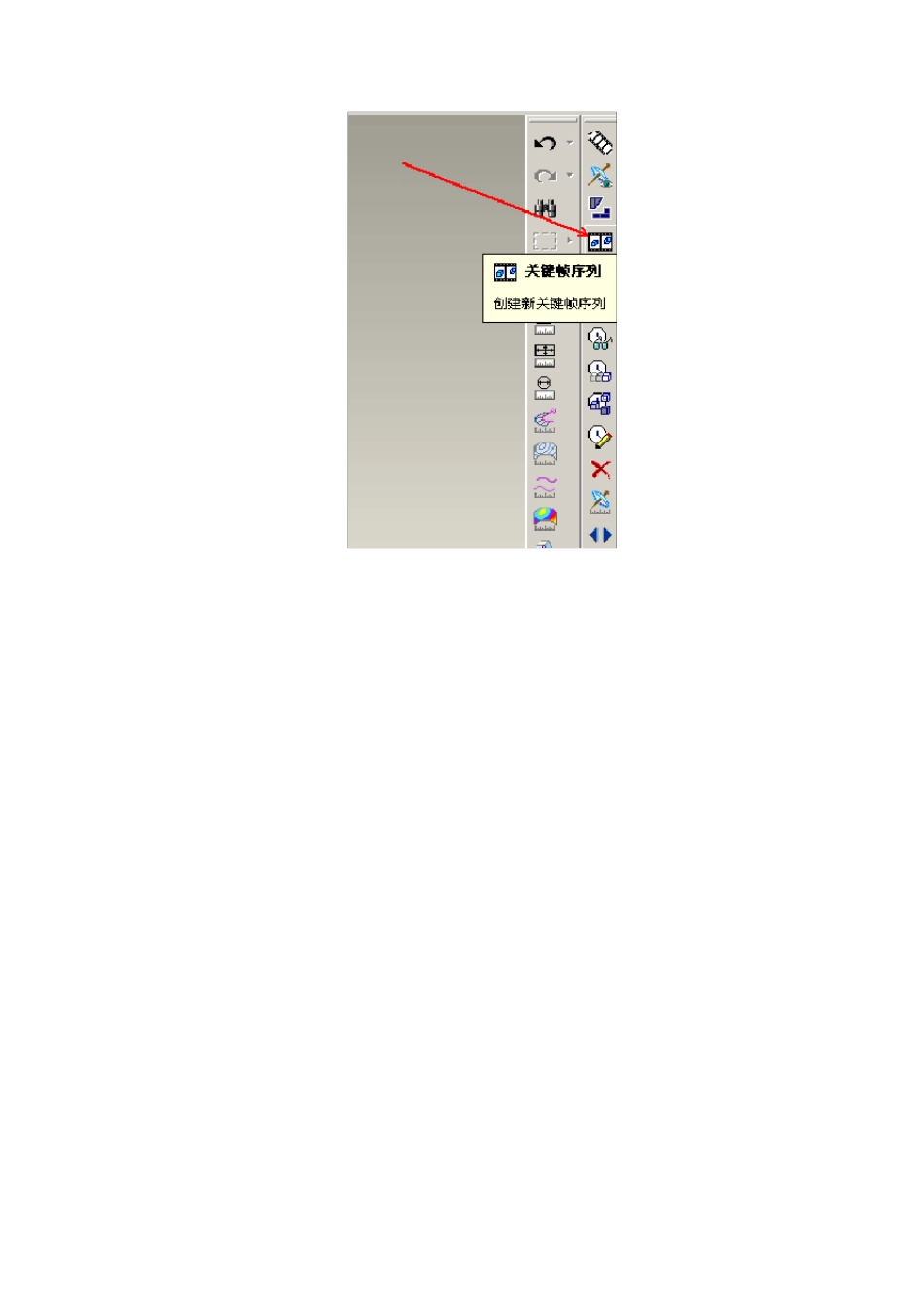

proe5.0 的装配动画制作详解2 先打开动画子程序 点击右侧图标，建立主体 点击“每个主体一个零件”建立主体。然后关闭。 然后点击右侧工具栏的“关键帧序列”按钮。 移动完成后再拍照 照片照完了以后就要定义关键帧序列了： 要反着建立，比如照片时顺序为：Snapshot1 Snapshot2 Snapshot3,那么反过来建的顺序为 Snapshot3 Snapshot2 Snapshot1 点击按钮开始运行动画 概述：本教程详细讲解了在ProE 动画制作过程中涉及到的有关术语以及他们在ProE 动画制作中所扮演的角色，帮助读者理解在Pro/E 动画制作中的关键技术和软件实现方法。 在ProE 中，动画的形式主要有下面的几种：伺服电动机驱动的动画（Servo Motor），关键帧动画（Key Frames），视图转换动画（View@Time），透明度变化（Transparency@Time）和显示方式变化（Display@Time）。 通过这几者的单独作用或组合作用就可以生成 ProE 的动画。 在讲解动画之前，我们需要了解一下在动画中要使用的关键术语： 主体（Body：也就是装配中没有相对运动的零件或子装配组合。一个主体可以有多个零件或子装配。 关键帧（Keyframes）：实际就上在动画过程中起到重要位置指示作用的快照（Snapshot）。在关键帧系列中通过在相邻的关键帧中进行插值计算得到其他帧。 回放（PlayBack）：就是制作完成的动画的重复播放。 主体锁定（Body-Body lock）：在拖动的过程中维持相对固定的多个主体间的约束关系，这时它们的行为和一个主体（Body）是一样的。 明白一些动画的关键动作，动画的制作就相对比较简单了。 主要的制作图标如右图所示。 在主体定义 中，你 可以定义 要和地 面相对运动的主体。 而拖动则是为关键帧系列中的关键帧作准备。快照可以构成序列中的关键帧。 在关键帧序列中我们可以通过关键帧和时间的搭配来生成一个关键帧序列动画。主体锁定是定义在拖动过程中不发生相对运动的主体的集合。 伺服电机中可以定义产生运动的伺服电机 视图转换动画利用不同的视角变化来产生动画 透明度变化利用模型颜色的透明度随时间的变化来产生动画 显示变化则利用模型的显示样式随时间的变化过程来生成动画。 下面我们就对各种形式的动画的具体实现进行讲解。首先是关键帧序列动画。关键帧序列的动画制作流程如下： 运行并回放创建关键帧序列（Keyframes）拖动并创建快照（Snapshot）主体定义 左边的列表框就是当前的主体。 New 用来创建一个新...
