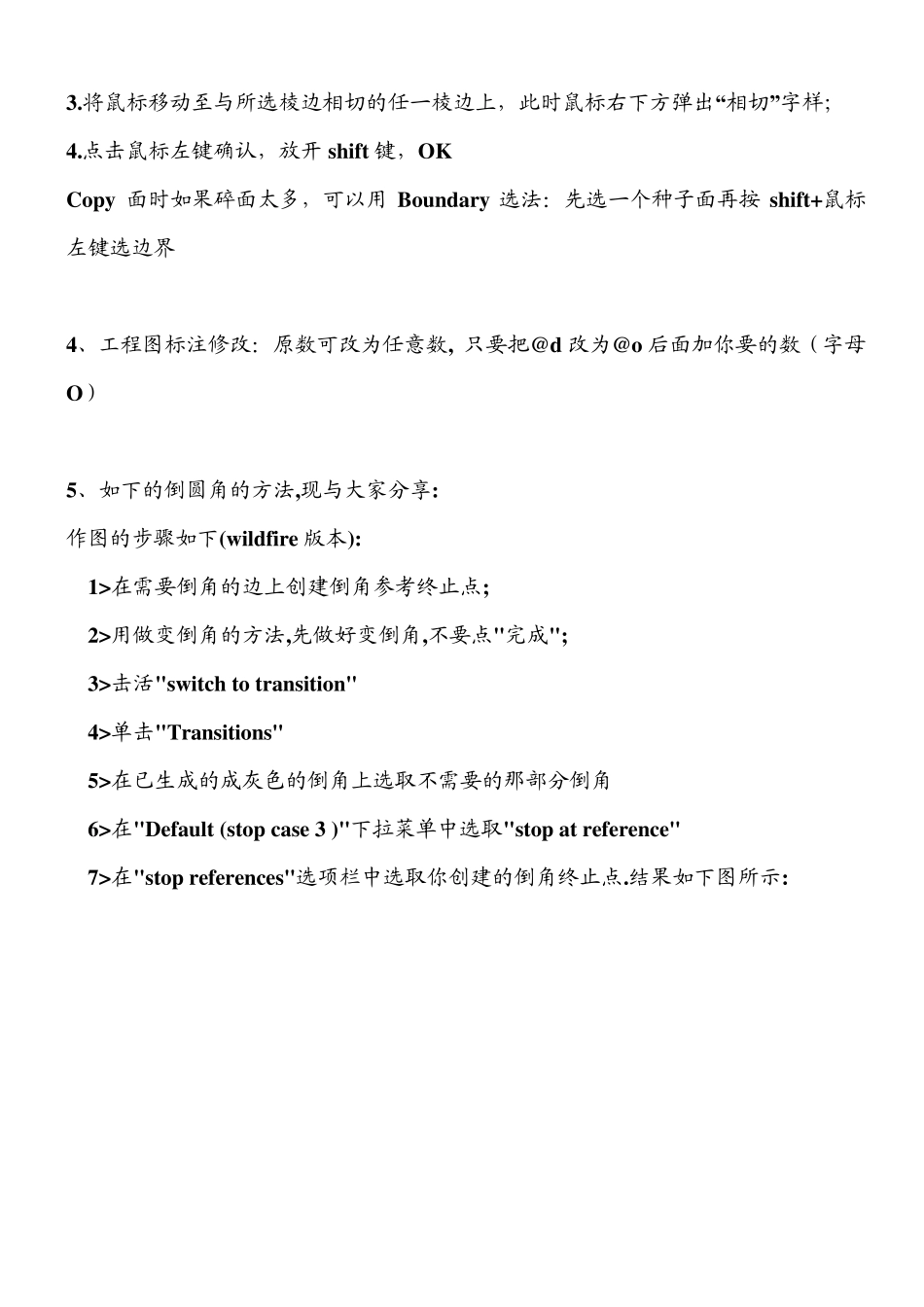

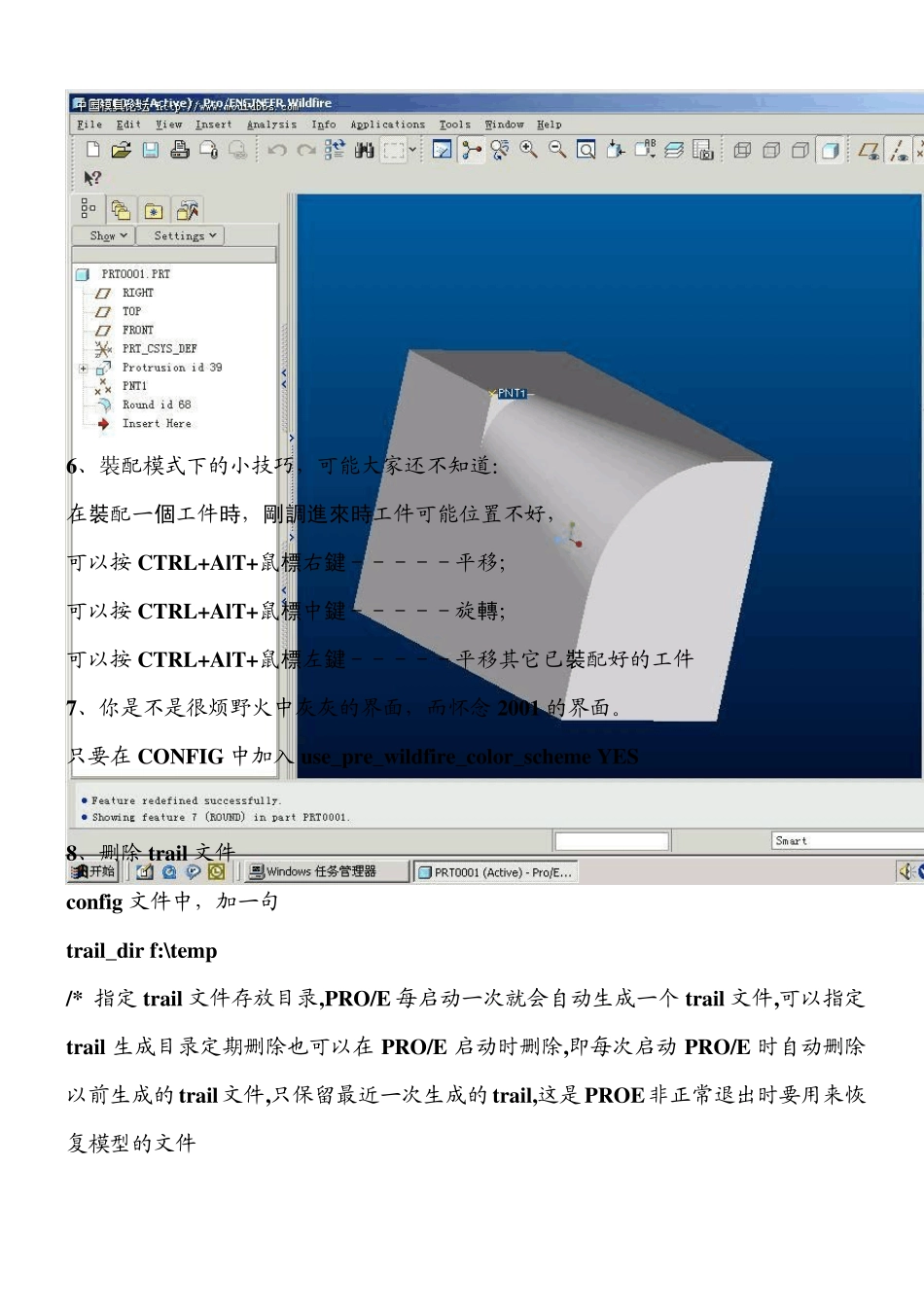

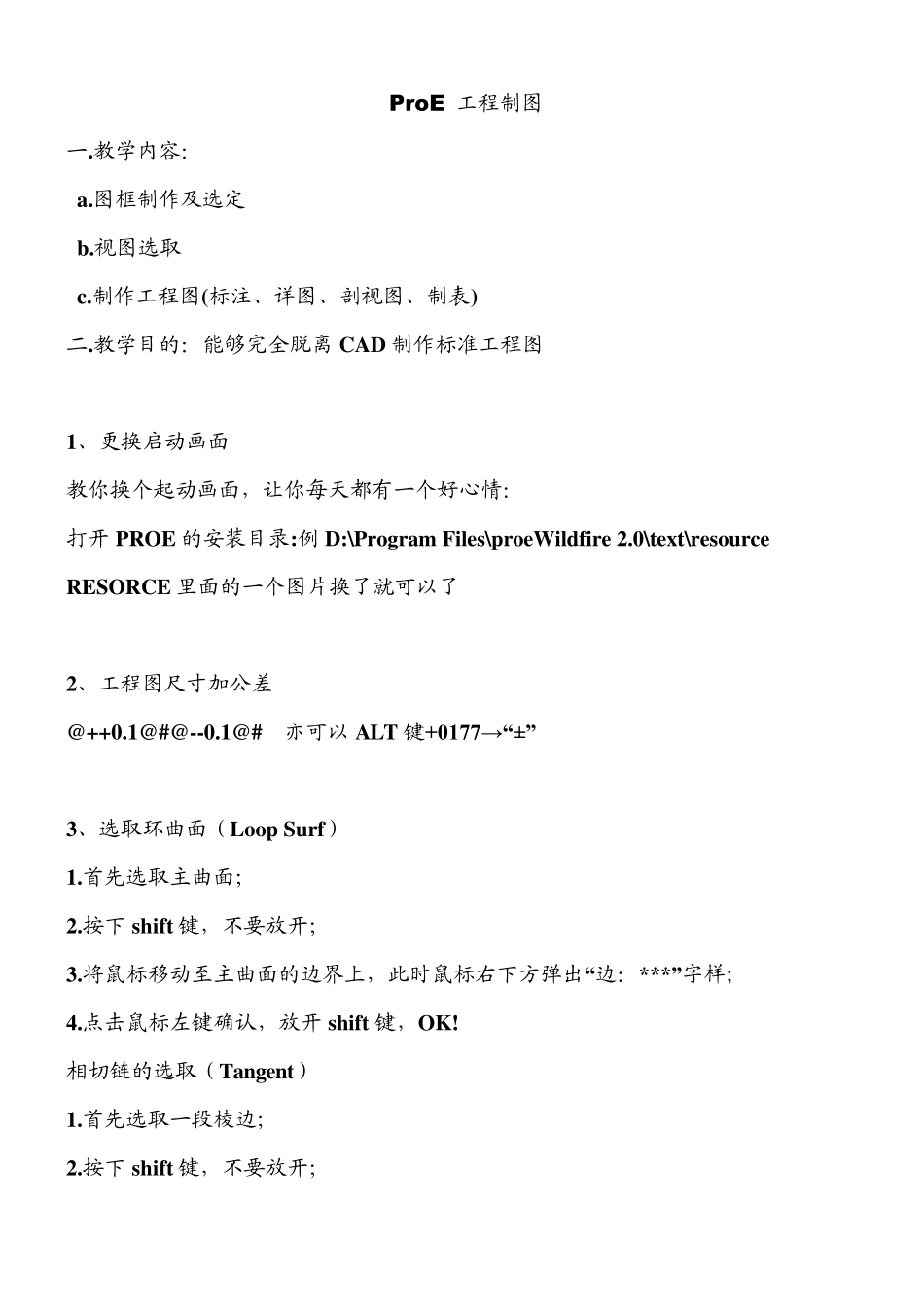

ProE 工程制图 一.教学内容： a.图框制作及选定 b.视图选取 c.制作工程图(标注、详图、剖视图、制表) 二.教学目的：能够完全脱离 CAD 制作标准工程图 1、更换启动画面 教你换个起动画面，让你每天都有一个好心情： 打开 PROE 的安装目录:例 D:\Program Files\proeWildfire 2.0\text\resource RESORCE 里面的一个图片换了就可以了 2、工程图尺寸加公差 @++0.1@#@--0.1@# 亦可以 ALT 键+0177→“±” 3、选取环曲面（Loop Surf） 1.首先选取主曲面； 2.按下 shift 键，不要放开； 3.将鼠标移动至主曲面的边界上，此时鼠标右下方弹出“边：***”字样； 4.点击鼠标左键确认，放开 shift 键，OK! 相切链的选取（Tangent） 1.首先选取一段棱边； 2.按下 shift 键，不要放开； 3.将鼠标移动至与所选棱边相切的任一棱边上，此时鼠标右下方弹出“相切”字样； 4.点击鼠标左键确认，放开shift 键，OK Copy 面时如果碎面太多，可以用Boundary 选法：先选一个种子面再按shift+鼠标左键选边界 4、工程图标注修改：原数可改为任意数, 只要把@d 改为@o 后面加你要的数（字母O） 5、如下的倒圆角的方法,现与大家分享: 作图的步骤如下(wildfire 版本): 1>在需要倒角的边上创建倒角参考终止点; 2>用做变倒角的方法,先做好变倒角,不要点"完成"; 3>击活"switch to transition" 4>单击"Transitions" 5>在已生成的成灰色的倒角上选取不需要的那部分倒角 6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference" 7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示: 6、裝配模式下的小技巧，可能大家还不知道： 在裝配一個工件時，剛調進來時工件可能位置不好， 可以按 CTRL+AlT+鼠標右鍵－－－－－平移； 可以按 CTRL+AlT+鼠標中鍵－－－－－旋轉； 可以按 CTRL+AlT+鼠標左鍵－－－－－平移其它已裝配好的工件 7、你是不是很烦野火中灰灰的界面，而怀念 2001 的界面。 只要在 CONFIG 中加入 use_pre_w ildfire_color_scheme YES 8、删除 trail 文件 config 文件中，加一句 trail_dir f:\temp /* 指定 trail 文件存放目录,PRO/E 每启动一次就会自动生成一个 trail 文件,可以指定trail 生成目录定期删除也可以在 PRO/E 启动时删除,即每次启动 PRO/E 时自动删除以前生成的 trail文件,只保留最近一次生成的 trail,这是 PROE非正常退出...
