proteus元件对照表amp;元件封装VIP免费

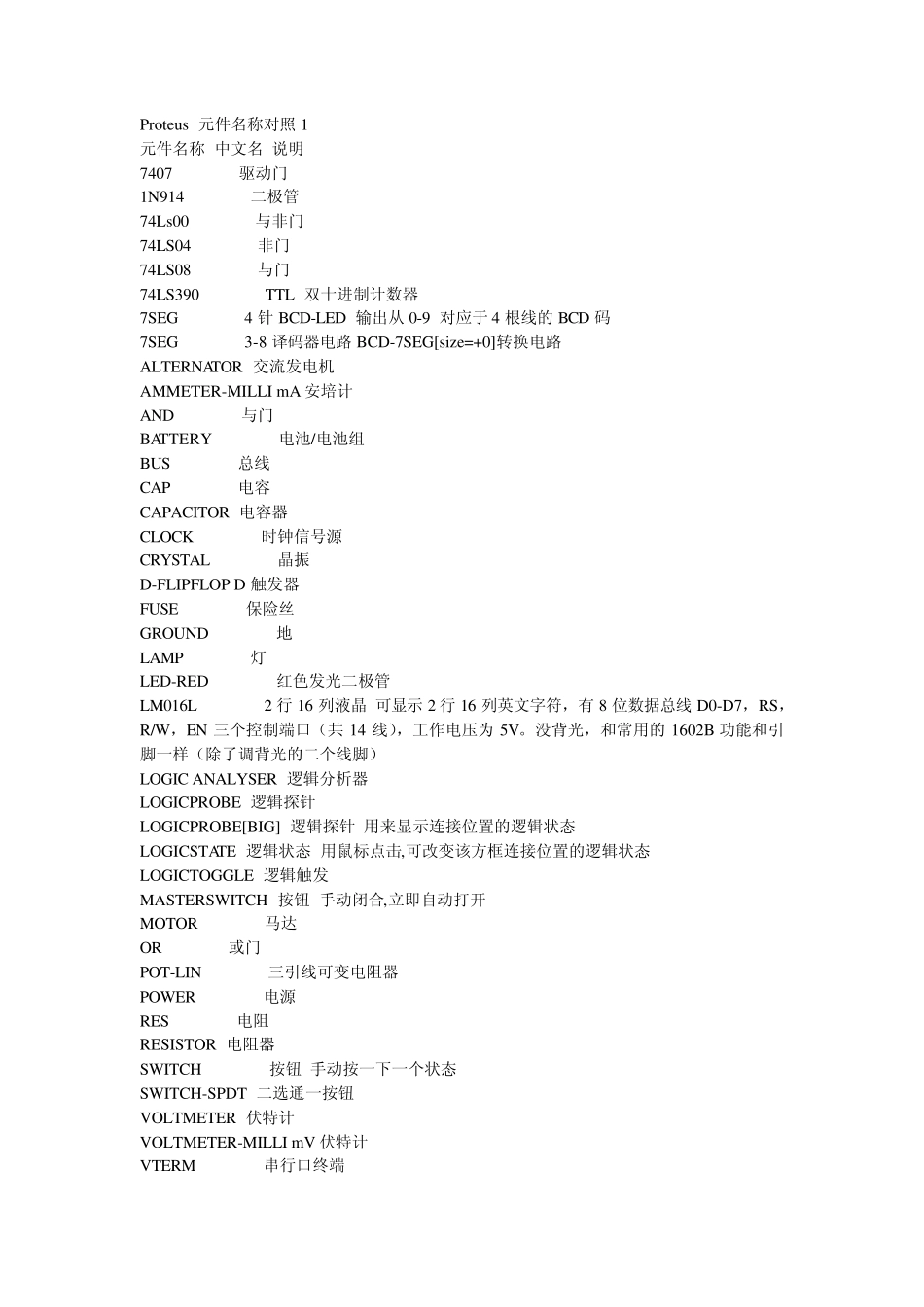

Proteus 元件名称对照1 元件名称 中文名 说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4 针BCD-LED 输出从0-9 对应于4 根线的BCD 码 7SEG 3-8 译码器电路BCD-7SEG[size=+0]转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA 安培计 AND 与门 BATTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D 触发器 FUSE 保险丝 GROUND 地 LAMP 灯 LED-RED 红色发光二极管 LM016L 2 行16 列液晶 可显示2 行16 列英文字符，有8 位数据总线D0-D7，RS，R/W，EN 三个控制端口（共14 线），工作电压为5V。没背光，和常用的1602B 功能和引脚一样（除了调背光的二个线脚） LOGIC ANALYSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针 用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态 用鼠标点击,可改变该方框连接位置的逻辑状态 LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮 手动闭合,立即自动打开 MOTOR 马达 OR 或门 POT-LIN 三引线可变电阻器 POWER 电源 RES 电阻 RESISTOR 电阻器 SWITCH 按钮 手动按一下一个状态 SWITCH-SPDT 二选通一按钮 VOLTMETER 伏特计 VOLTMETER-MILLI mV 伏特计 VTERM 串行口终端 Electromechanical 电机 Inductors 变压器 Laplace Primitives 拉普拉斯变换 Memory Ics Microprocessor Ics Miscellaneous 各种器件 AERIAL- 天线；ATAHDD；ATMEGA64 ；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表； Modelling Primitives 各种仿真器件 是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCB Optoelectronics 各种发光器件 发光二极管，LED，液晶等等 PLDs & FPGAs Resistors 各种电阻 Simulator Primitives 常用的器件 Speakers & Sounders Switches & Relays 开关，继电器，键盘 Switching Devices 晶阊管 Transistors 晶体管（三极管，场效应管） TTL 74 series TTL 74ALS series TTL 74AS series TTL 74F series TTL 74HC series TTL 74HCT series TTL 74LS series TTL 74S series Analog Ics 模拟电路集成芯片 Capacitors 电容集合 CMOS 4000 series Connectors 排座，排插 Data Converters ADC,DAC...
