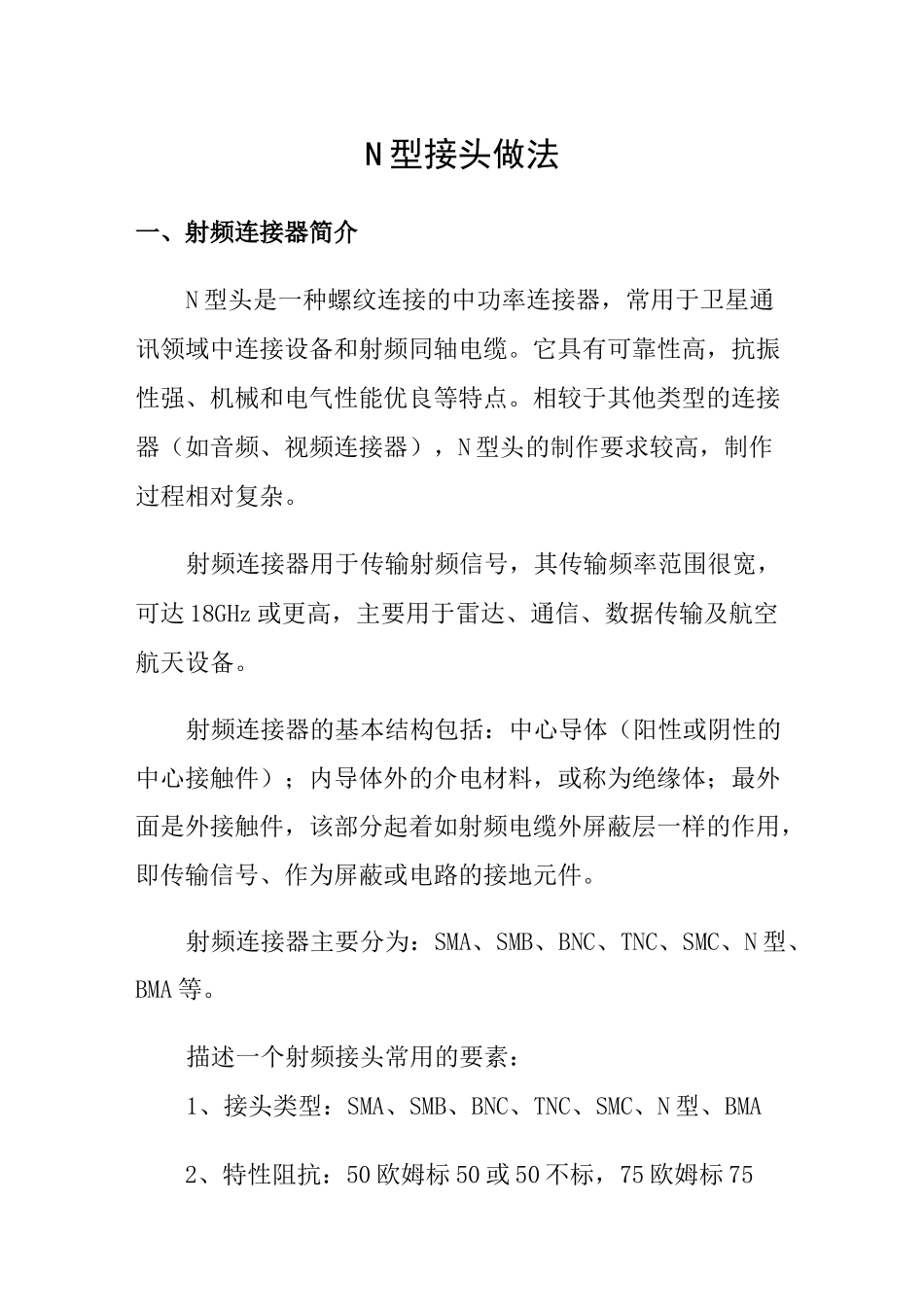

N 型接头做法一、射频连接器简介N 型头是一种螺纹连接的中功率连接器，常用于卫星通讯领域中连接设备和射频同轴电缆
它具有可靠性高，抗振性强、机械和电气性能优良等特点
相较于其他类型的连接器（如音频、视频连接器），N 型头的制作要求较高，制作过程相对复杂
射频连接器用于传输射频信号，其传输频率范围很宽，可达 18GHz 或更高，主要用于雷达、通信、数据传输及航空航天设备
射频连接器的基本结构包括：中心导体（阳性或阴性的中心接触件）；内导体外的介电材料，或称为绝缘体；最外面是外接触件，该部分起着如射频电缆外屏蔽层一样的作用，即传输信号、作为屏蔽或电路的接地元件
射频连接器主要分为：SMA、SMB、BNC、TNC、SMC、N 型、BMA 等
描述一个射频接头常用的要素：1、接头类型：SMA、SMB、BNC、TNC、SMC、N 型、BMA2、特性阻抗：50 欧姆标 50 或 50 不标，75 欧姆标 753、接触键方式：公头（Male）,母头（Female）4、外壳形式：直式：不标；弯式：W5、安装形式：法兰盘：F 螺母：Y 焊接：H6、接线种类：适配的电缆型号，内径外径的要求等7、衰减：对应不同频段的射频信号通过引起的信号强度衰减8、螺纹类型：外螺纹、内螺纹备注：通常设备侧接头都为母头外螺纹，线缆侧的多为公头内螺纹
二、常见传输线缆接头1
BNC 型射频连接器BNC 型射频连接器是一种卡口式射频射频连接器，具有连接迅速、接触可靠等特点，广泛用于无线电设备和电子仪器领域连接射频射频电缆
在无线上常用于无线测试仪表或微波传输设备上的线缆接头

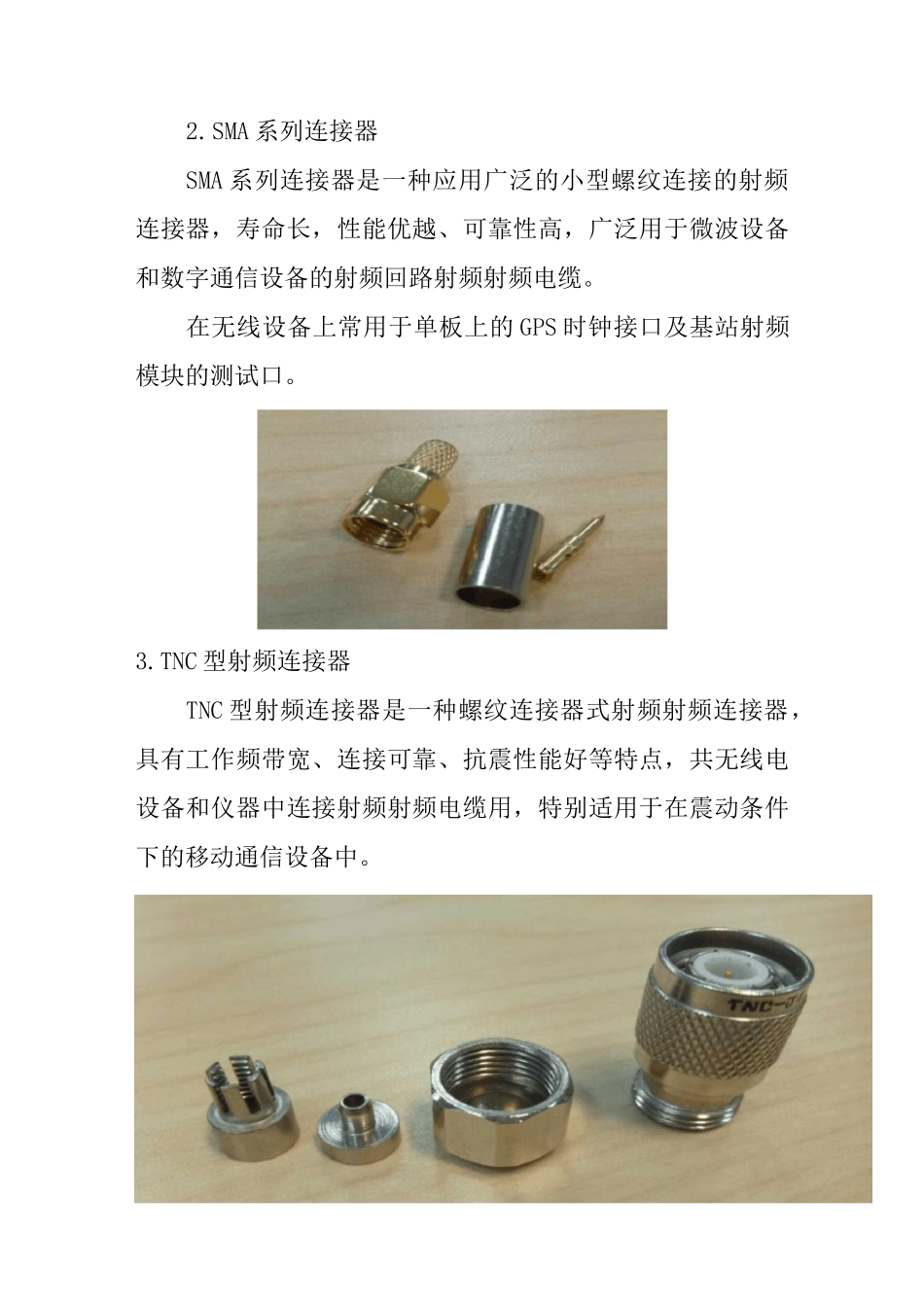

SMA 系列连接器SMA 系列连接器是一种应用广泛的小型螺纹连接的射频连接器，寿命长，性能优越、可靠性高，广泛用于微波设备和数字通信设备的射频回路射频射频电缆
在无线设备上常用于单板上的 GPS 时钟接口及基站射频模块的测试口
