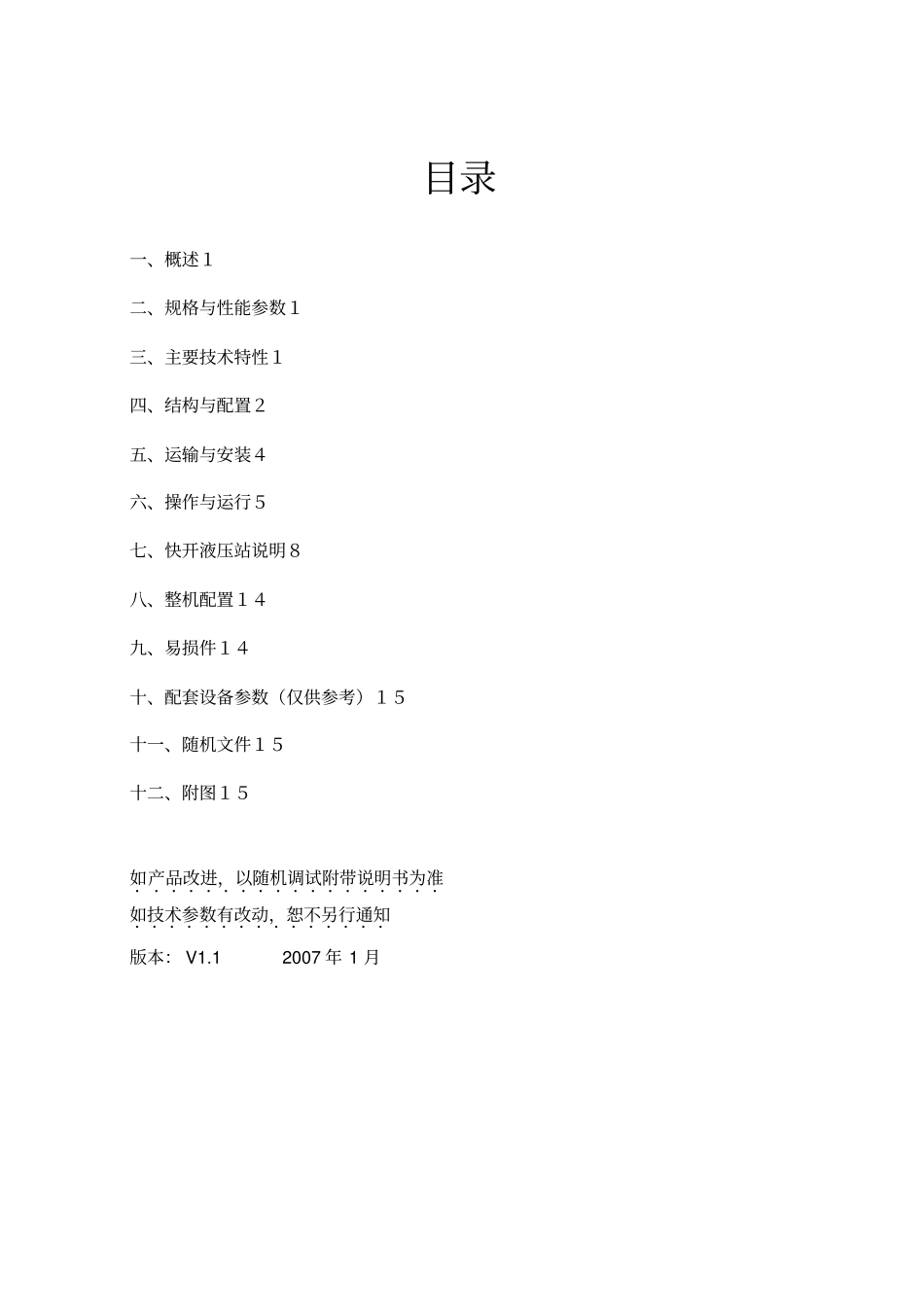

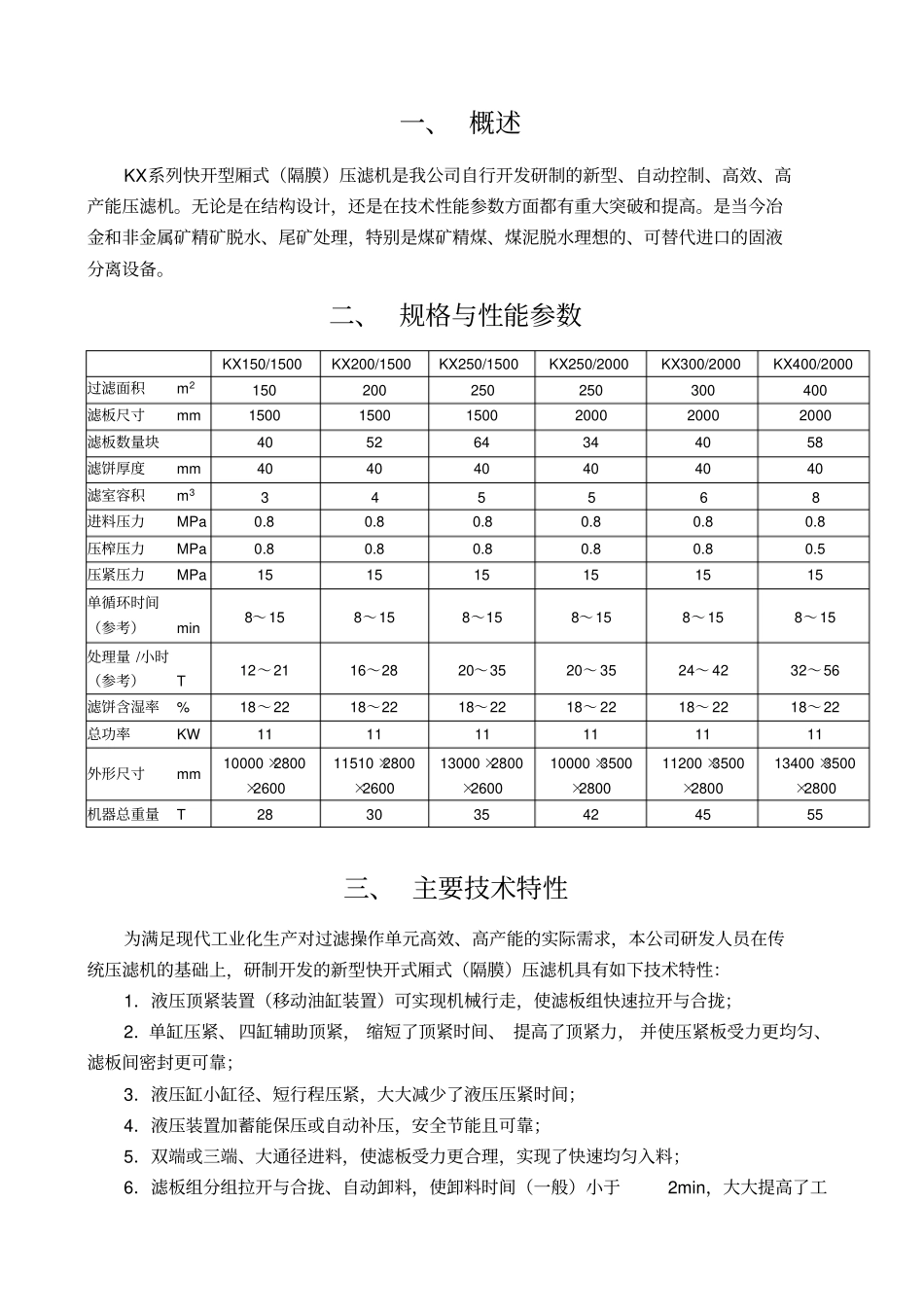

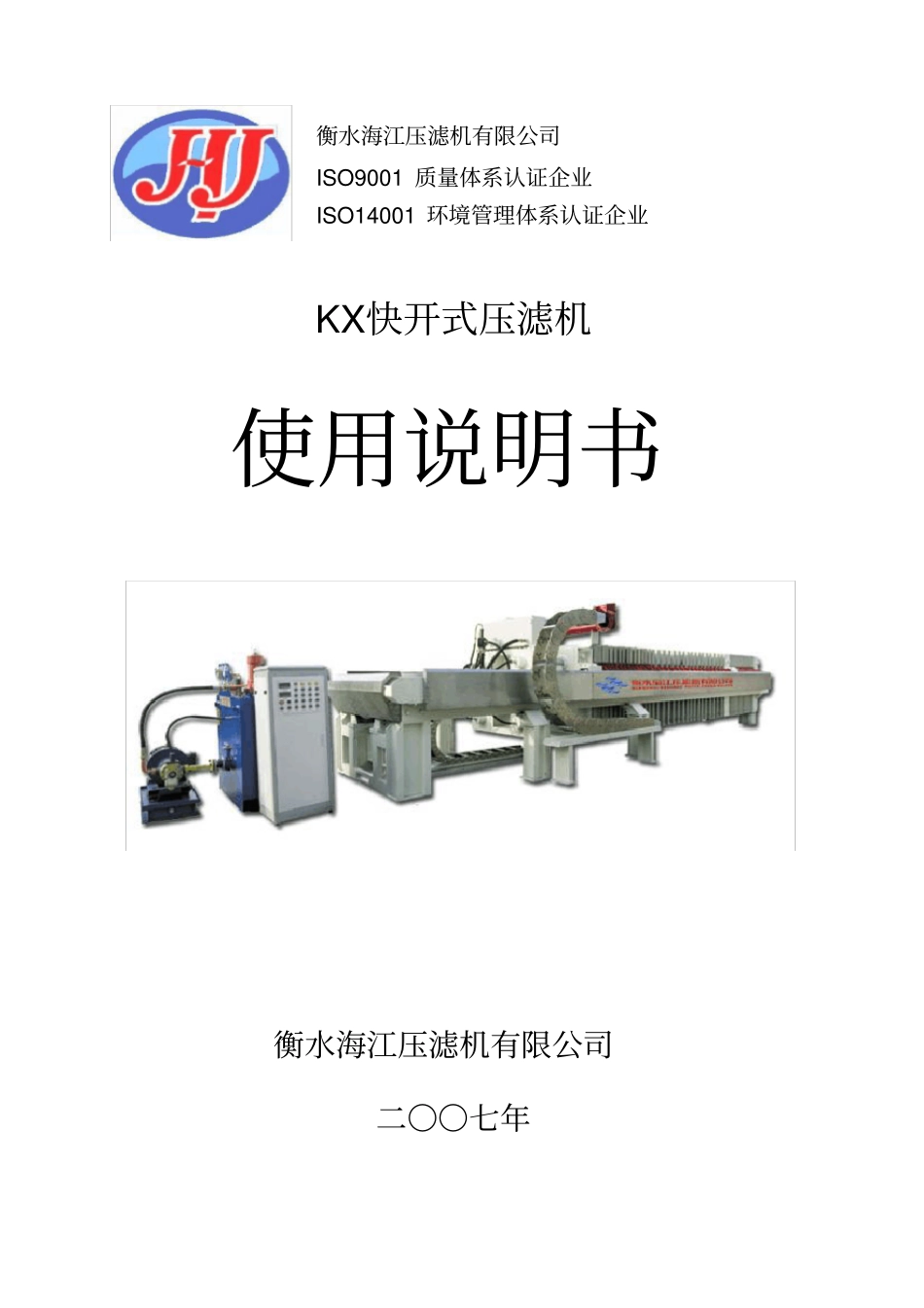

衡水海江压滤机有限公司ISO9001 质量体系认证企业ISO14001 环境管理体系认证企业KX快开式压滤机使用说明书衡水海江压滤机有限公司二〇〇七年目录一、概述1二、规格与性能参数1三、主要技术特性1四、结构与配置2五、运输与安装4六、操作与运行5七、快开液压站说明8八、整机配置14九、易损件14十、配套设备参数(仅供参考)15十一、随机文件15十二、附图15如.产品改进,以随机调试附带说明书为准.................如技术参数有改动,恕不另行通知...............版本: V1.1 2007 年 1 月一、 概述KX系列快开型厢式(隔膜)压滤机是我公司自行开发研制的新型、自动控制、高效、高产能压滤机。无论是在结构设计,还是在技术性能参数方面都有重大突破和提高。是当今冶金和非金属矿精矿脱水、尾矿处理,特别是煤矿精煤、煤泥脱水理想的、可替代进口的固液分离设备。二、 规格与性能参数KX150/1500 KX200/1500 KX250/1500 KX250/2000 KX300/2000 KX400/2000 过滤面积m2 150 200 250 250 300 400 滤板尺寸mm 1500 1500 1500 2000 2000 2000 滤板数量块40 52 64 34 40 58 滤饼厚度mm 40 40 40 40 40 40 滤室容积m33 4 5 5 6 8 进料压力MPa 0.8 0.8 0.8 0.8 0.8 0.8 压榨压力MPa 0.8 0.8 0.8 0.8 0.8 0.5 压紧压力MPa 15 15 15 15 15 15 单循环时间(参考)min 8~15 8~15 8~15 8~15 8~15 8~15 处理量 /小时(参考)T 12~21 16~28 20~35 20~ 35 24~ 42 32~56 滤饼含湿率% 18~22 18~22 18~22 18~ 22 18~ 22 18~22 总功率KW 11 11 11 11 11 11 外形尺寸mm 10000 ×2800 ×2600 11510 ×2800 ×2600 13000 ×2800 ×2600 10000 ×3500 ×2800 11200 ×3500 ×2800 13400 ×3500 ×2800 机器总重量T 28 30 35 42 45 55 三、 主要技术特性为满足现代工业化生产对过滤操作单元高效、高产能的实际需求,本公司研发人员在传统压滤机的基础上,研制开发的新型快开式厢式(隔膜)压滤机具有如下技术特性:1.液压顶紧装置(移动油缸装置)可实现机械行走,使滤板组快速拉开与合拢;2.单缸压紧、 四缸辅助顶紧, 缩短了顶紧时间、 提高了顶紧力, 并使压紧板受力更均匀、滤板间密封更可靠;3.液压缸小缸径、短行程压紧,大大减少了液压压紧时间;4.液...
