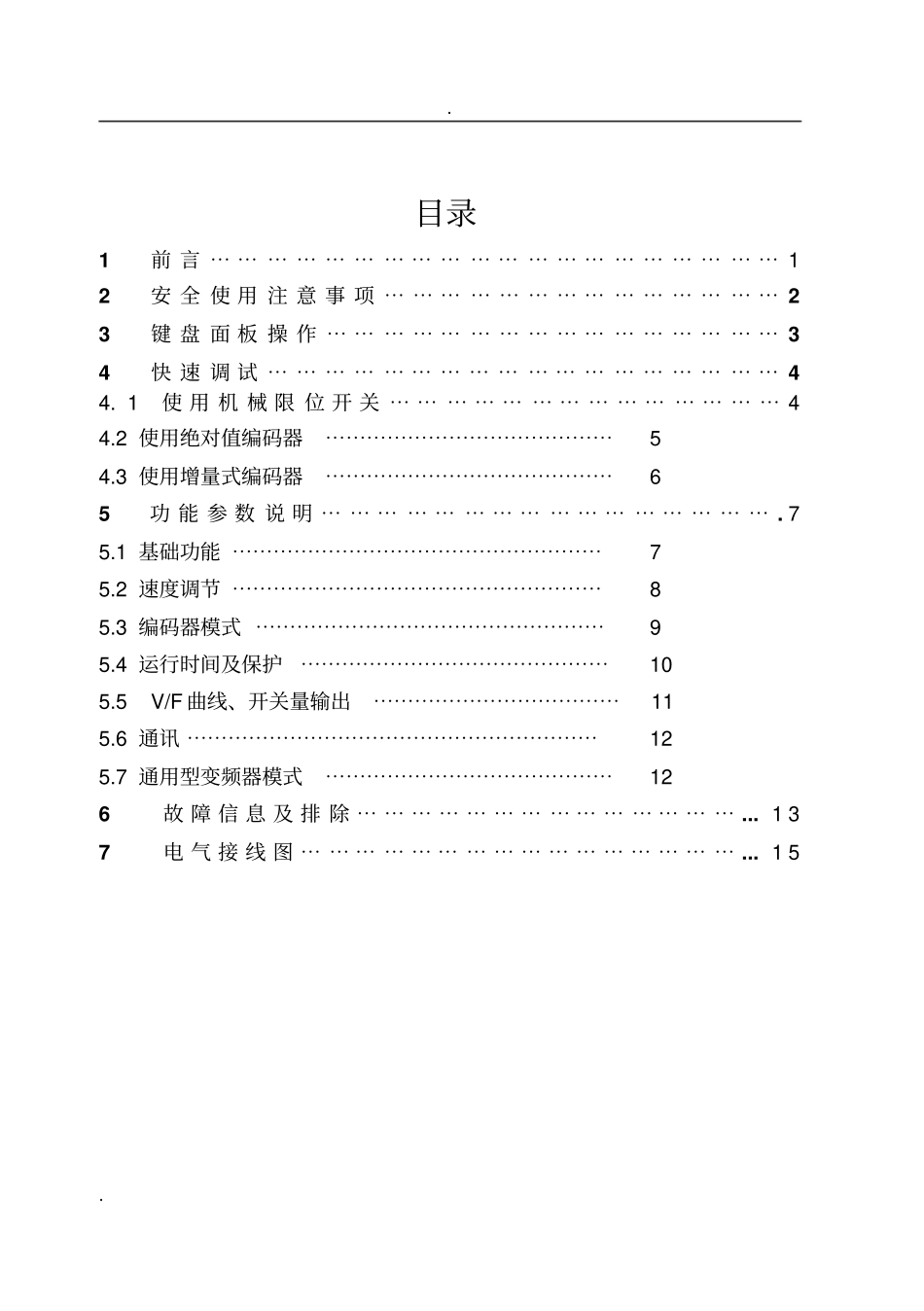

. . . . 目录1前 言 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 12安 全 使 用 注 意 事 项 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 23键 盘 面 板 操 作 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 34快 速 调 试 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 44. 1使 用 机 械 限 位 开 关 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 4 4.2 使用绝对值编码器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 4.3 使用增量式编码器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 5功 能 参 数 说 明 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ . 7 5.1 基础功能 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 5.2 速度调节 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 5.3 编码器模式 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 5.4 运行时间及保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 5.5 V/F 曲线、开关量输出⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 5.6 通讯 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 5.7 通用型变频器模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 6故 障 信 息 及 排 除 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ... 1 3 7电 气 接 线 图 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ... 1 5 . . . . 1 前言感谢您选用多功能、高性能的研和C102双核 (双 CPU）快速门控制系统。本产品性能稳定、控制参数界面友好、功能强大、方便调试和维护。可配套控制PVC快速卷帘门、堆积门、硬质快卷门等工业门类。产品特点：1、可选择机械限位开关、绝对值编码器、增量式编码器控制模式。2、内置卷帘门控制的核心芯片；双CPU。3、体积更小，功能更强；380V/2.2KW-220V/1.5KW统一安装尺寸。4、具备双门互锁且自动开门、风帘机控制、 门上升到位、 门下降到位、手动不联锁 /自动联锁功能。5、具备编码器控制模式下全开/半开功能、拉绳开关功能。6、可直接显示编码器位置数据。7、恢复出厂值、密码保护、电机双重保护功能。8、设定及故障均有提示或报警代码，方便调试及维护。9、全部输入信号均可参数实时监控。10、变频器、 PLC合二为一，高度集成。. . 2 安全使用注意事项1、实施配线前，请务必关闭电源。2...
