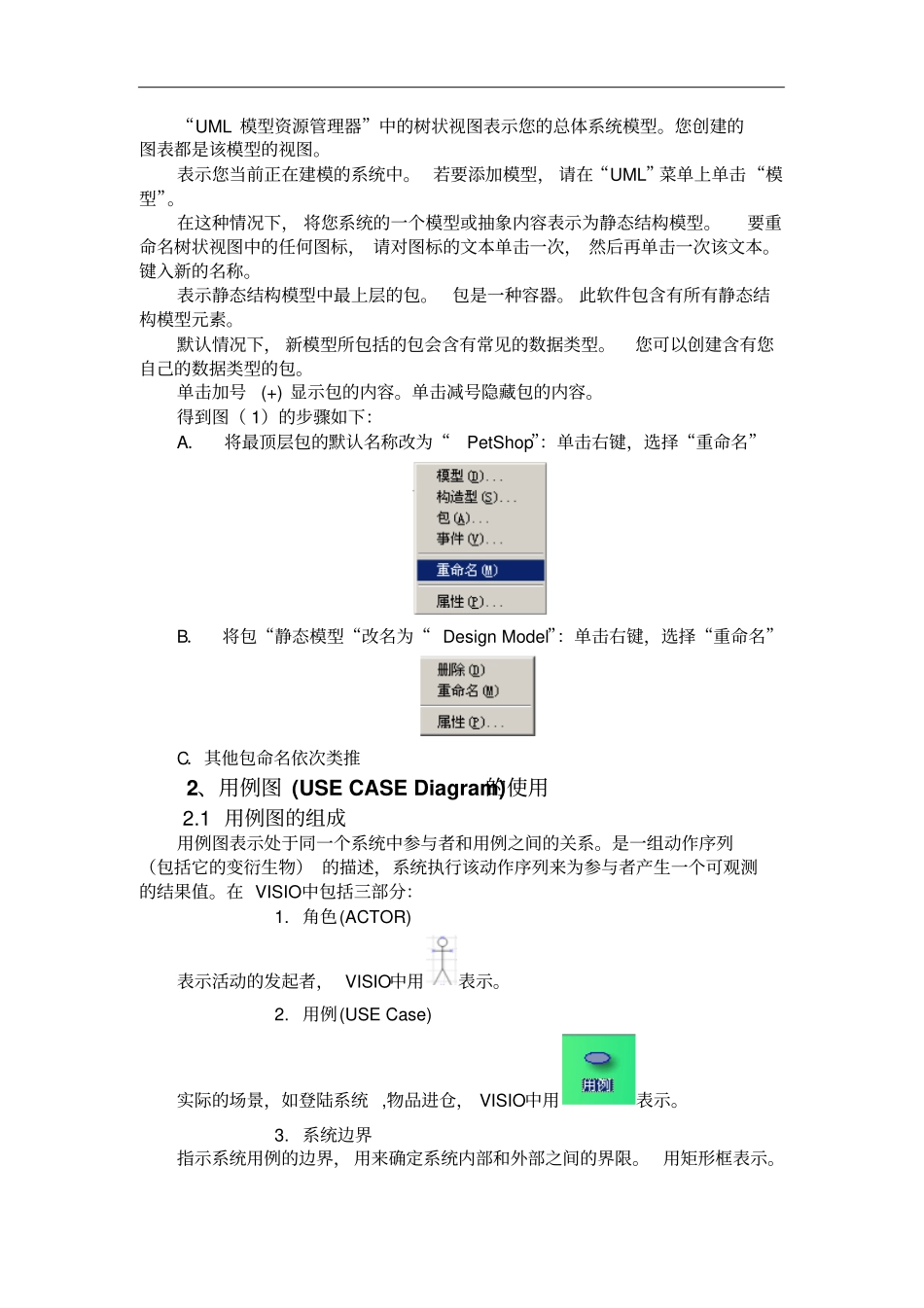

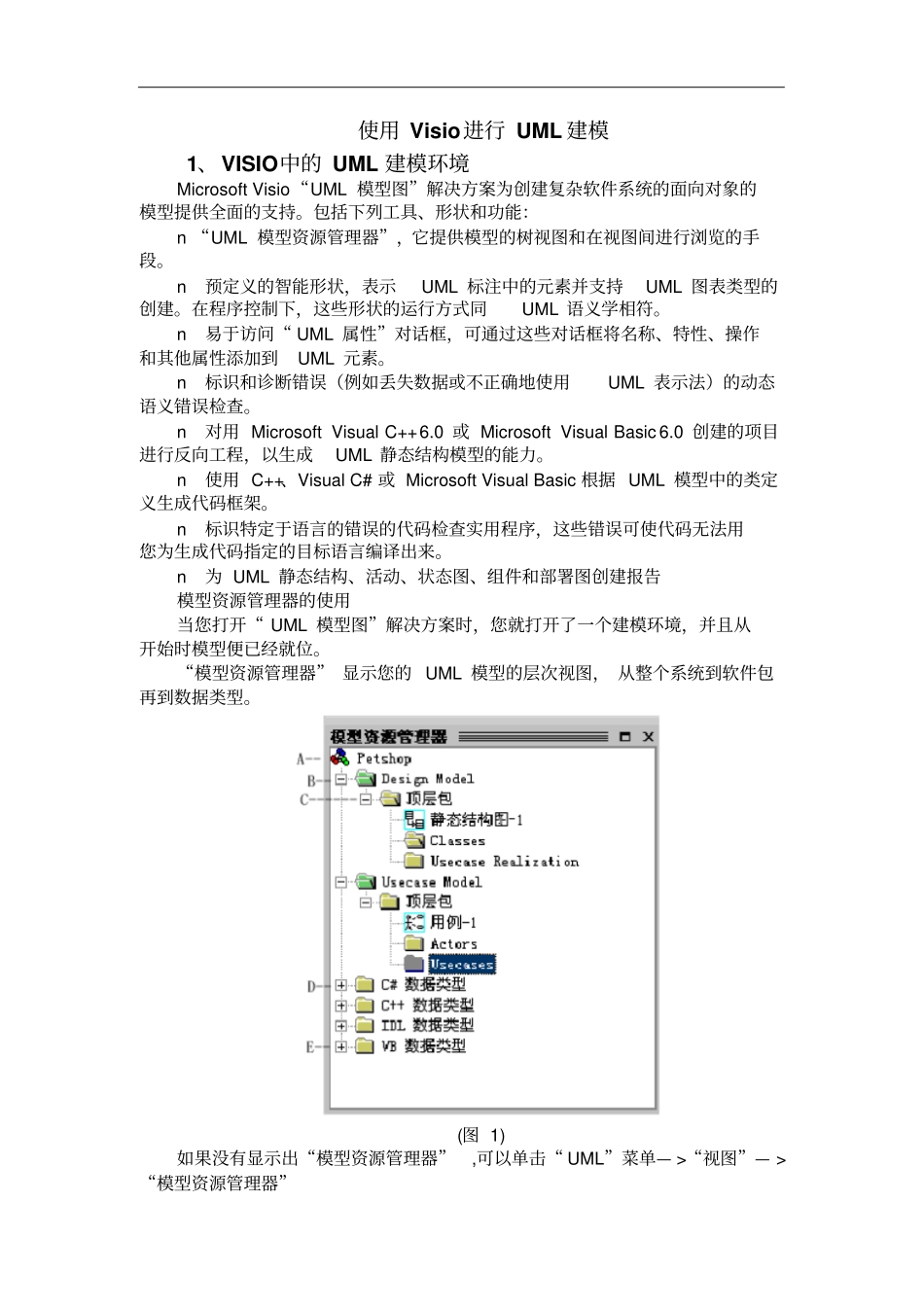

怎样使用Visio进行UML建模概论_第1页
1/13
怎样使用Visio进行UML建模概论_第2页
2/13

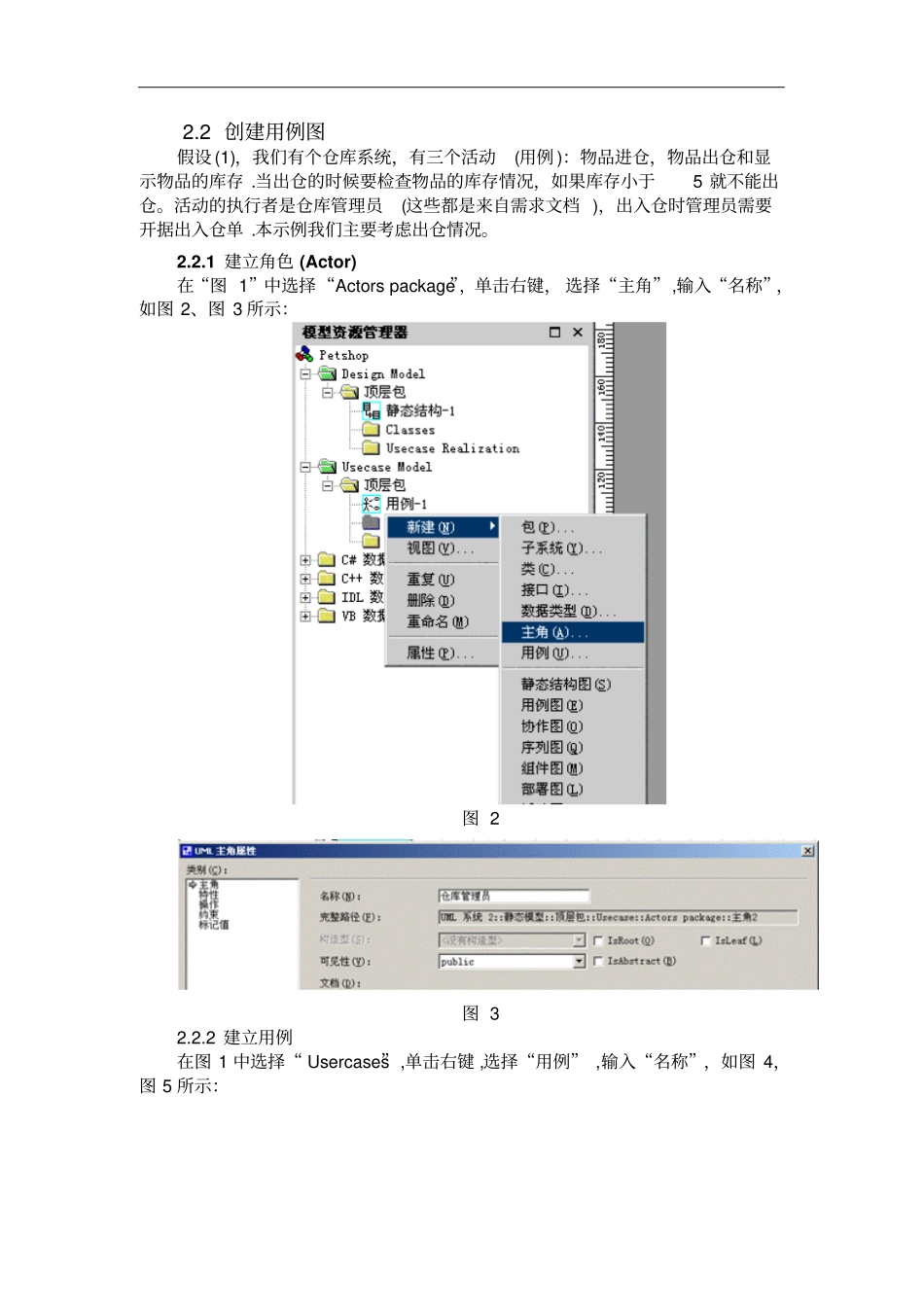

怎样使用Visio进行UML建模概论_第3页
3/13
使用 Visio进行 UML 建模1、VISIO中的 UML 建模环境Microsoft Visio“UML 模型图”解决方案为创建复杂软件系统的面向对象的模型提供全面的支持。包括下列工具、形状和功能:n “UML 模型资源管理器”,它提供模型的树视图和在视图间进行浏览的手段。n 预定义的智能形状,表示UML 标注中的元素并支持UML 图表类型的创建。在程序控制下,这些形状的运行方式同UML 语义学相符。n 易于访问“ UML 属性”对话框,可通过这些对话框将名称、特性、操作和其他属性添加到UML 元素。n 标识和诊断错误(例如丢失数据或不正确地使用UML 表示法)的动态语义错误检查。n 对用 Microsoft Visual C++ 6.0 或 Microsoft Visual Basic 6.0 创建的项目进行反向工程,以生成UML 静态结构模型的能力。n 使用 C++、Visual C# 或 Microsoft Visual Basic 根据 UML 模型中的类定义生成代码框架。n 标识特定于语言的错误的代码检查实用程序,这些错误可使代码无法用您为生成代码指定的目标语言编译出来。n 为 UML 静态结构、活动、状态图、组件和部署图创建报告模型资源管理器的使用当您打开“ UML 模型图”解决方案时,您就打开了一个建模环境,并且从开始时模型便已经就位。“模型资源管理器” 显示您的 UML 模型的层次视图, 从整个系统到软件包再到数据类型。(图 1) 如果没有显示出“模型资源管理器”,可以单击“ UML”菜单— >“视图”— >“模型资源管理器”“UML 模型资源管理器”中的树状视图表示您的总体系统模型。您创建的图表都是该模型的视图。表示您当前正在建模的系统中。 若要添加模型, 请在“UML”菜单上单击“模型”。在这种情况下, 将您系统的一个模型或抽象内容表示为静态结构模型。要重命名树状视图中的任何图标, 请对图标的文本单击一次, 然后再单击一次该文本。键入新的名称。表示静态结构模型中最上层的包。包是一种容器。 此软件包含有所有静态结构模型元素。默认情况下, 新模型所包括的包会含有常见的数据类型。您可以创建含有您自己的数据类型的包。单击加号(+) 显示包的内容。单击减号隐藏包的内容。得到图( 1)的步骤如下:A.将最顶层包的默认名称改为“PetShop”:单击右键,选择“重命名”B.将包“静态模型“改名为“ Design Model”:单击右键,选择“重命名”C.其他包命名依次类推2、用例图 (USE CASE Diagram)的使用2.1 用例图的组成用例图表示处于同一...
