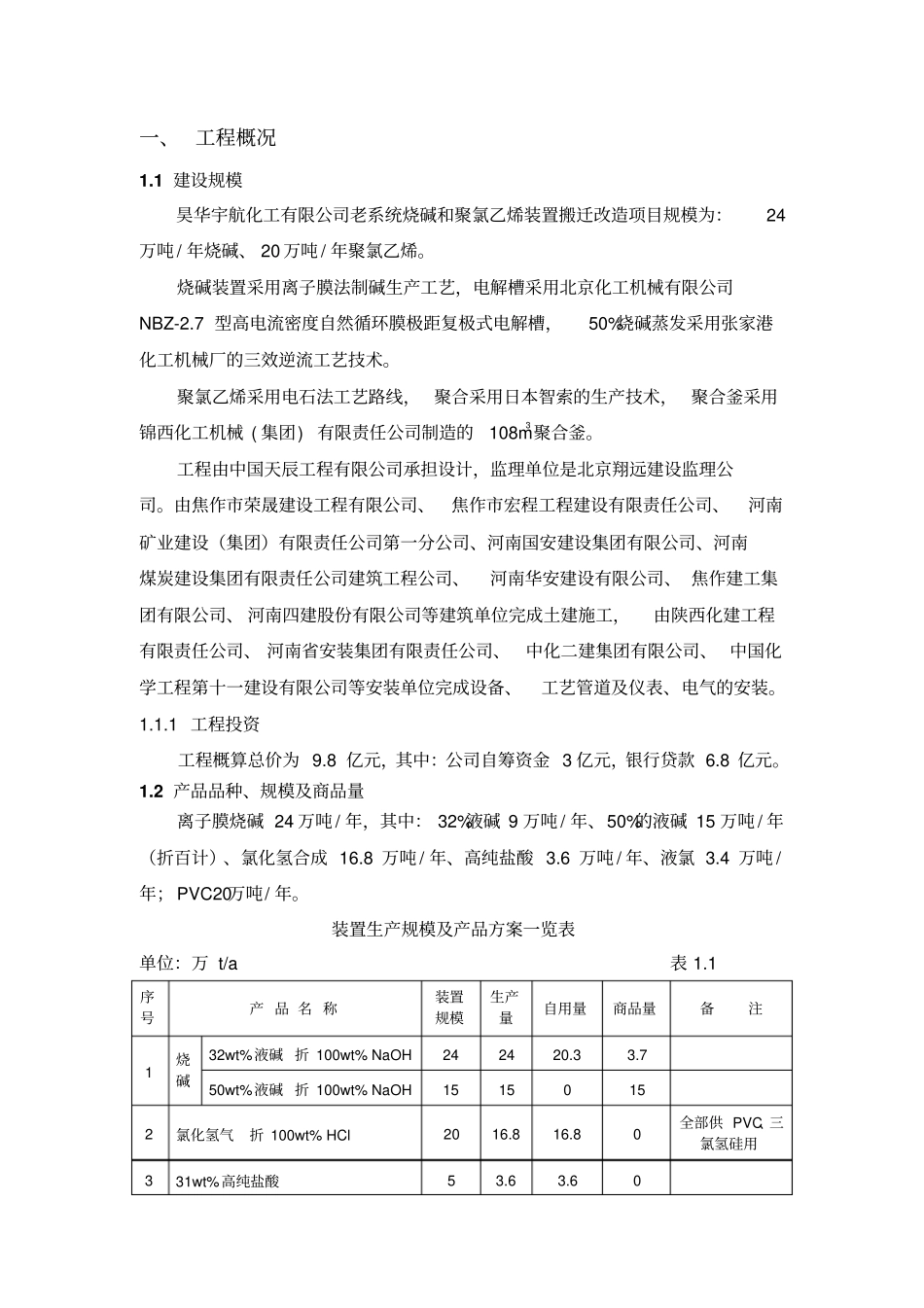

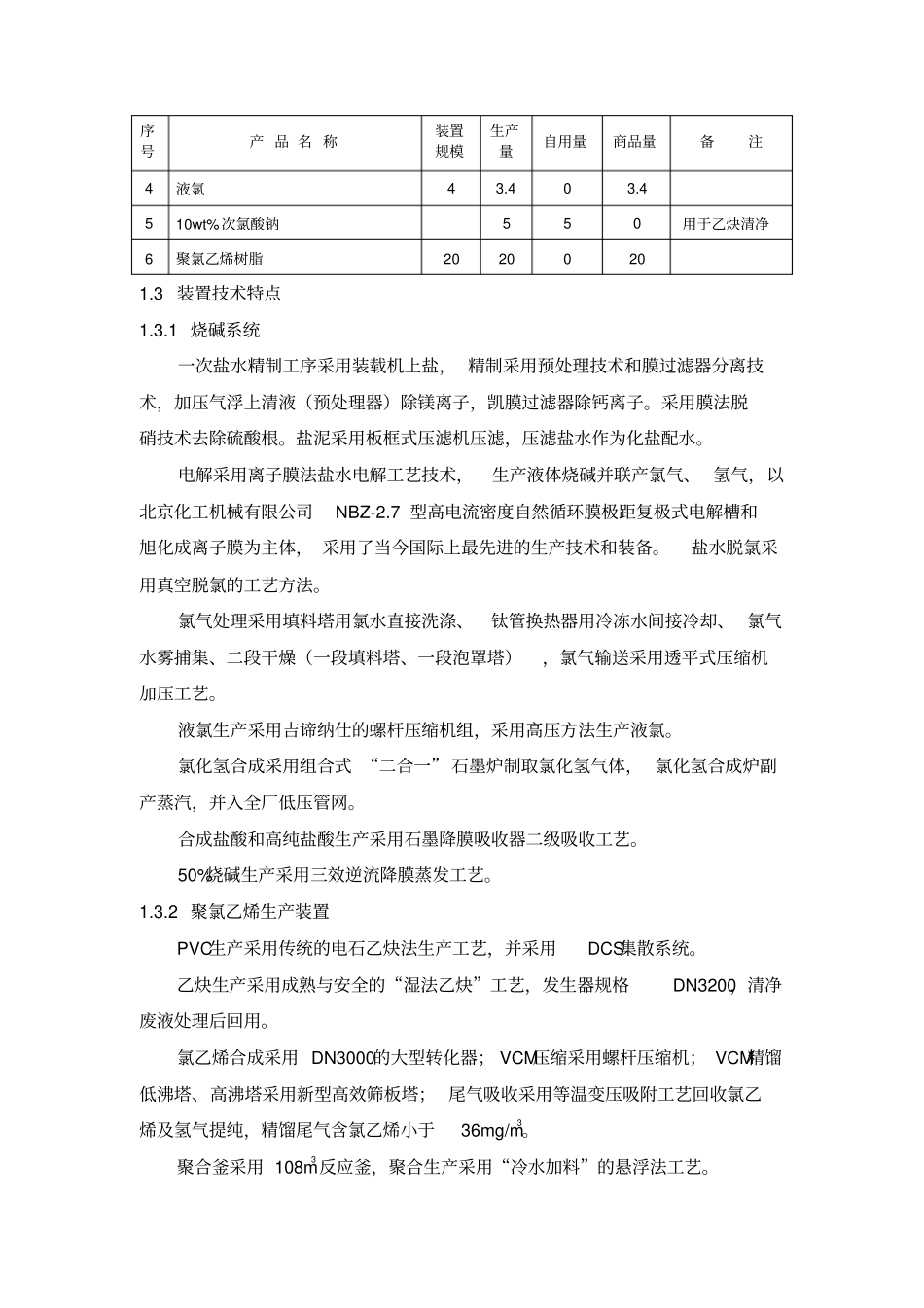

老系统烧碱和聚氯乙烯装置搬迁改造项目（24 万吨 / 年烧碱、 20 万吨/年 PVC）总体试车方案昊华宇航化工有限责任公司2010 年 11 月 20 日一、 工程概况1.1 建设规模昊华宇航化工有限公司老系统烧碱和聚氯乙烯装置搬迁改造项目规模为：24万吨 / 年烧碱、 20 万吨 / 年聚氯乙烯。烧碱装置采用离子膜法制碱生产工艺，电解槽采用北京化工机械有限公司NBZ-2.7 型高电流密度自然循环膜极距复极式电解槽，50%烧碱蒸发采用张家港化工机械厂的三效逆流工艺技术。聚氯乙烯采用电石法工艺路线， 聚合采用日本智索的生产技术， 聚合釜采用锦西化工机械 ( 集团) 有限责任公司制造的108m3 聚合釜。工程由中国天辰工程有限公司承担设计，监理单位是北京翔远建设监理公司。由焦作市荣晟建设工程有限公司、焦作市宏程工程建设有限责任公司、河南矿业建设（集团）有限责任公司第一分公司、河南国安建设集团有限公司、河南煤炭建设集团有限责任公司建筑工程公司、河南华安建设有限公司、 焦作建工集团有限公司、 河南四建股份有限公司等建筑单位完成土建施工，由陕西化建工程有限责任公司、 河南省安装集团有限责任公司、中化二建集团有限公司、 中国化学工程第十一建设有限公司等安装单位完成设备、工艺管道及仪表、电气的安装。1.1.1 工程投资工程概算总价为 9.8 亿元，其中：公司自筹资金 3 亿元，银行贷款 6.8 亿元。1.2 产品品种、规模及商品量离子膜烧碱 24 万吨 / 年，其中： 32%液碱 9 万吨 / 年、50%的液碱 15 万吨 / 年（折百计）、氯化氢合成 16.8 万吨 / 年、高纯盐酸 3.6 万吨 / 年、液氯 3.4 万吨 /年； PVC20万吨/ 年。装置生产规模及产品方案一览表单位：万 t/a 表 1.1 序号产 品 名 称装置规模生产量自用量商品量备注1 烧碱32wt%液碱 折 100wt% NaOH 24 24 20.3 3.7 50wt%液碱 折 100wt% NaOH 15 15 0 15 2 氯化氢气折 100wt% HCl 20 16.8 16.8 0 全部供 PVC、三氯氢硅用3 31wt%高纯盐酸5 3.6 3.6 0 序号产 品 名 称装置规模生产量自用量商品量备注4 液氯4 3.4 0 3.4 5 10wt%次氯酸钠5 5 0 用于乙炔清净6 聚氯乙烯树脂20 20 0 20 1.3 装置技术特点1.3.1 烧碱系统一次盐水精制工序采用装载机上盐， 精制采用预处理技术和膜过滤器分离技术，加压气浮上清液（预处理器）除镁离子，凯膜过滤器除钙离子。采用膜法脱硝技术去...
